High Temperature Furnace COD Gages (1200 °C or 1600 °C) – Model 3548COD
Epsilon 3548COD 고온용 COD 게이지
모델 3548COD는 세라믹 로드를 위한 슬롯이 있는 분할형 재료 시험로에서 사용하도록 설계된 고온용 COD 게이지입니다.
액체 냉각 방식으로 1200 °C(2200 °F)까지 사용 가능하며, 고온 옵션은 최대 1600 °C(2900 °F)까지 지원합니다. 파괴 역학 시험에 특화되어 있습니다.
MODEL 3548COD 데이터시트
기본 정보
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률, 균열 개구 변위
모델명
고온 시험로용 COD 게이지
모델번호
3548COD
사양 및 기능
표점 거리
5 – 20 mm
측정 범위
2.5 mm – 12.5 mm
온도 범위
표준형(-ST): 최대 1200 °C (2200 °F)
고온형(-HT) 옵션: 최대 1600 °C (2900 °F)
케이블
일체형 초유연 케이블
길이: 2.5 m (8 ft) 표준
냉각 인터페이스
1/8" (3.2 mm) 내경 호스용 바브 피팅 2개
작동 힘
일반적으로 30 g
정확도 및 성능
정확도
ASTM E1820 정확도 요건 충족
시험 성적서 포함
※ 로드 길이 >250 mm (10″)일 경우 최종 등급에 영향 가능
선형성
전체 측정 범위의 ≤0.15% (모델에 따라 다름)
데이터 및 출력
출력
공칭 2 ~ 4 mV/V (모델에 따라 다름)
전원 및 시스템
인가 전압
권장: 5 ~ 10 VDC
최대: 12 VDC 또는 VAC
Epsilon 신율계용 나이프엣지
아래의 모든 나이프엣지는 나이프엣지를 사용하는 Epsilon 신율계 전 모델에 호환됩니다. 단, 세라믹 로드를 사용하는 고온 신율계, 콘 포인트 접촉이 필요한 특수 신율계, 아스팔트 신율계, 클립온 게이지 및 디플렉토미터는 제외됩니다.
표준 나이프엣지
경화 공구강으로 제작되어 다양한 용도에 사용되며, 원형 및 직사각형 시편 모두에 적용할 수 있습니다. 대부분의 Epsilon 신율계에 기본 제공되는 표준 나이프엣지입니다.
3점 접촉식 나이프엣지
평판 시편에 권장됩니다. 3점 접촉 구조로 평판 시편에서 안정적인 접촉을 보장합니다. 너비가 10 mm 미만인 평판 시편의 경우 표준형 1개와 단일점(single-point) 나이프엣지 1개를 함께 사용할 수 있습니다.
내마모성 카바이드 나이프엣지
경질 재료 시험에서 표준 나이프엣지의 미끄럼 또는 급마모가 발생하는 경우를 위한 대안으로 설계된 초경질, 이중 베벨 나이프엣지입니다. 날 유지성이 뛰어나며 수명이 길어집니다. 철근에는 사용하지 마십시오. 매우 예리하여 응력 집중에 민감한 적용에는 부적합합니다. 사용 온도 등급 540 °C.
노치 민감 재료용 나이프엣지
이 나이프엣지는 이중 베벨 설계와 견고한 공구강 구조로, 파단 시 표준형 또는 내마모형 나이프엣지에서 흔히 발생하는 칩핑 손상을 줄여야 하는 용도에 적합합니다. 또한 날이 지나치게 예리하지 않아, 노치 민감한 적용에도 잘 맞습니다.
V형 나이프엣지
원형 시편용으로 설계되어 신율계를 시편 중심에 자동 정렬합니다. 지름이 다른 시편 사이에서 접촉점이 달라질 수 있으므로, 이 나이프엣지를 쓰는 장비는 동일 지름의 교정용 포스트로 교정해야 합니다. 암이 긴 신율계에서는 이로 인한 오차가 크지 않지만, 암이 짧은 장비에서는 반드시 고려해야 합니다.
연장형 나이프엣지
그립 사이가 매우 가까운 등 추가 길이가 필요한 용도를 위한 나이프엣지입니다. 특별 주문으로만 제공됩니다. 기존 신율계에 후장착할 경우 재교정이 필요합니다.
내식성 스테인리스 나이프엣지
부식 저항이 요구되는 환경에서 사용하도록 설계된 경화 처리 나이프엣지입니다. 주요 적용 분야는 생체의료 시험이며, 염수 용액에 노출될 수 있는 조건에서 사용됩니다.
라운드형 나이프엣지
횡방향 신율계, 및 무딘 날이 필요한 적용을 위해 설계된 나이프엣지입니다. 주로 모델 3575와 같은 횡방향/지름 방향 신율계에서 사용됩니다.
세라믹 나이프엣지
금속 나이프엣지가 과도하게 마모되기 쉬운 경질 금속의 저사이클 피로 적용에서 주로 사용됩니다. 또한 침수형 모델 4030 신율계에서 신율계와 시험편 사이의 갈바닉 부식을 방지하기 위해 사용됩니다.
파괴 역학용 볼트온 나이프엣지
COD 게이지를 파괴 역학 및 피로 균열 성장 시편에 부착하기 위한 재사용 가능한 볼트 고정식 나이프엣지입니다. 2개 1세트로 판매되며, 나이프엣지 각도는 30°입니다. 니켈 도금 공구강으로 제작되었습니다. 2-56 규격, 길이 1/4인치 나사 4개 및 육각 렌치가 포함되며, 나사 구멍은 M2 나사와도 호환됩니다. 사용 온도 등급 500 °C(932 °F)입니다.
여기에 제목 텍스트 추가
여기에 제목 텍스트 추가
조금 더 궁금하신가요? MODEL 3548COD FAQ
3548COD는 어떤 시험과 환경에 적합한가요?
스플릿 타입 퍼니스의 로드 슬롯을 통해 세라믹 로드를 시편에 접촉시키는 고온 파괴역학 시험에 적합합니다. JIC, KIC, R-curve, da/dN 등 평가에 쓰이며, 표준형은 1200°C까지, 고온 옵션은 1600°C까지 사용합니다. 대부분의 응용에서 파단까지 장착 상태로 운용할 수 있습니다.
3548COD와 7641의 선택 기준은 무엇인가요?
3548COD는 1200°C 또는 1600°C 고온 퍼니스에서 액체 냉각 매니폴드와 세라믹 로드를 사용하는 모델입니다. 7641은 냉각 없이 700°C까지 가능한 환경 챔버용 고온 클립온 COD 게이지입니다. 퍼니스 슬롯 사용 여부, 목표 온도, 장착 방식에 따라 선택합니다.
3548COD와 3541의 차이는 무엇인가요?
3541은 상온 중심 스트레인 게이지식 클립온 COD 게이지입니다. 3548COD는 퍼니스 내부 고온에서 사용하는 액체 냉각식 구조로, 세라믹 로드와 매니폴드를 통해 고온 파괴역학을 수행합니다.
COD는 무엇인가요?
균열 개구 변위로, 균열 양쪽 면의 상대 변위를 측정해 KIC, JIC, R-curve, da/dN 등 파괴역학 파라미터 산출에 사용합니다.
냉각 매니폴드의 역할은 무엇인가요?
센서 본체를 실온 근처로 유지하고 열 변형 및 드리프트를 줄입니다. 퍼니스 측면 슬롯을 통해 로드만 고온에 노출됩니다.
접촉 에지를 둥글게 하는 이유는 무엇인가요?
과도한 집중 응력과 미끄럼을 줄여 신호 안정성을 높이고 반복 장착 재현성을 개선합니다.

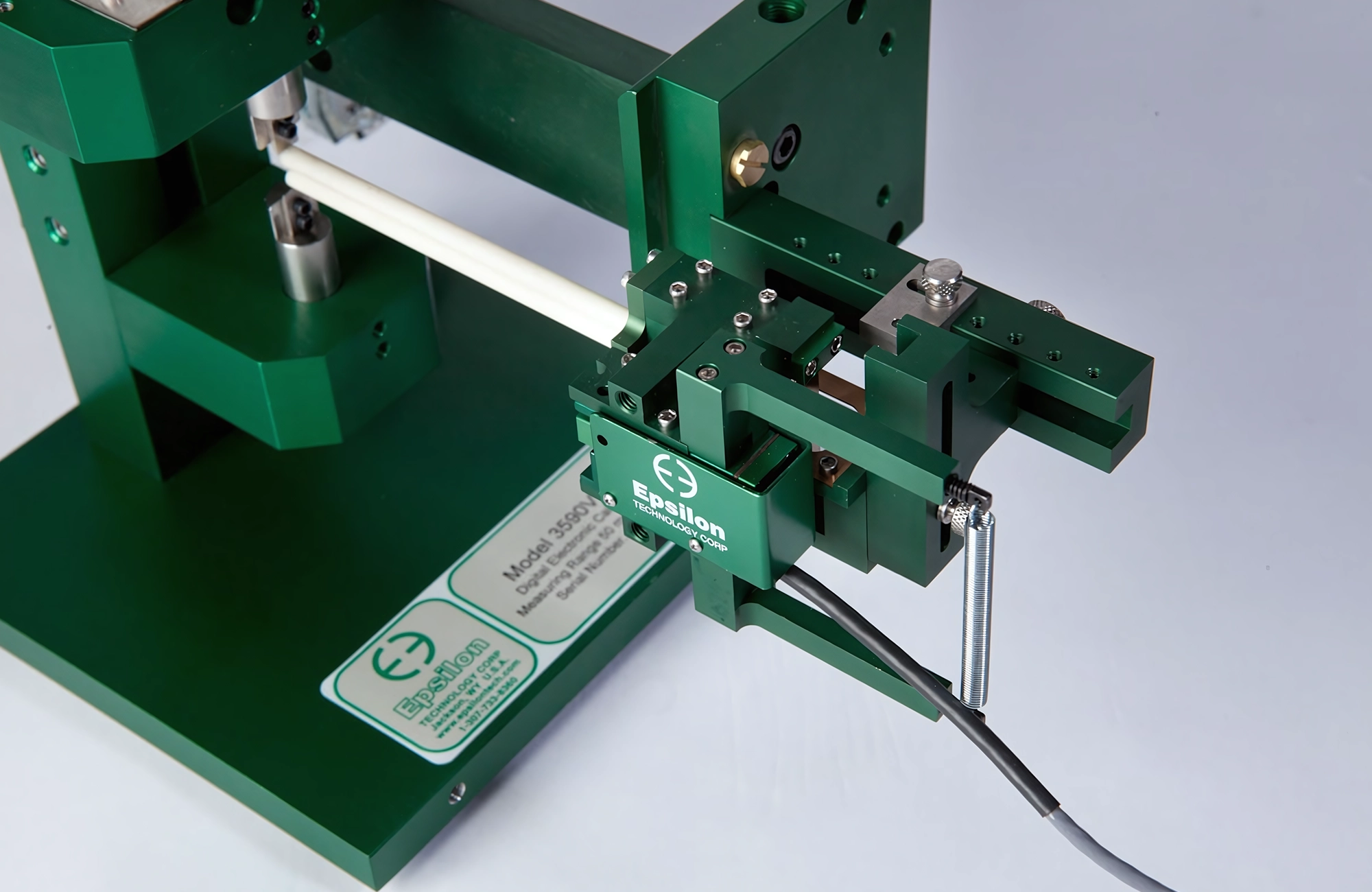

Epsilon 3548COD 고온용 COD 게이지는 냉각 매니폴드에 장착되며, 시험기 프레임 또는 시험로 측면 컷아웃에 설치됩니다. 1200 °C용은 고순도 알루미나 로드, 1600 °C 옵션은 실리콘 카바이드 로드를 사용하며, 로드 길이는 시험로에 맞춰 제작됩니다. 스트레인 게이지 방식으로 다양한 시스템과 호환됩니다.
