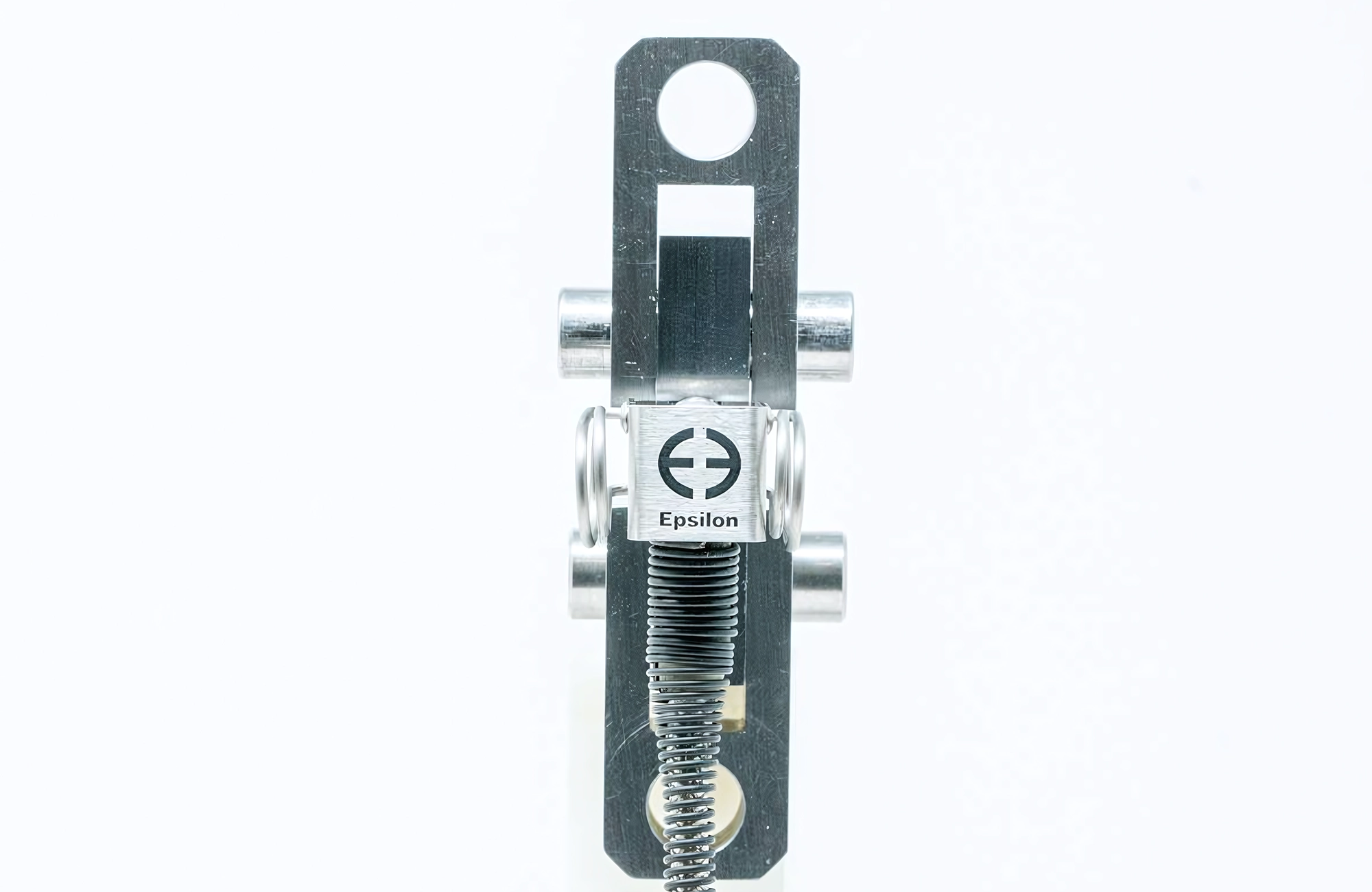

High Temperature Clip-On Gages (700 °C) – Model 7641
Epsilon 7641 고온용 클립온 게이지

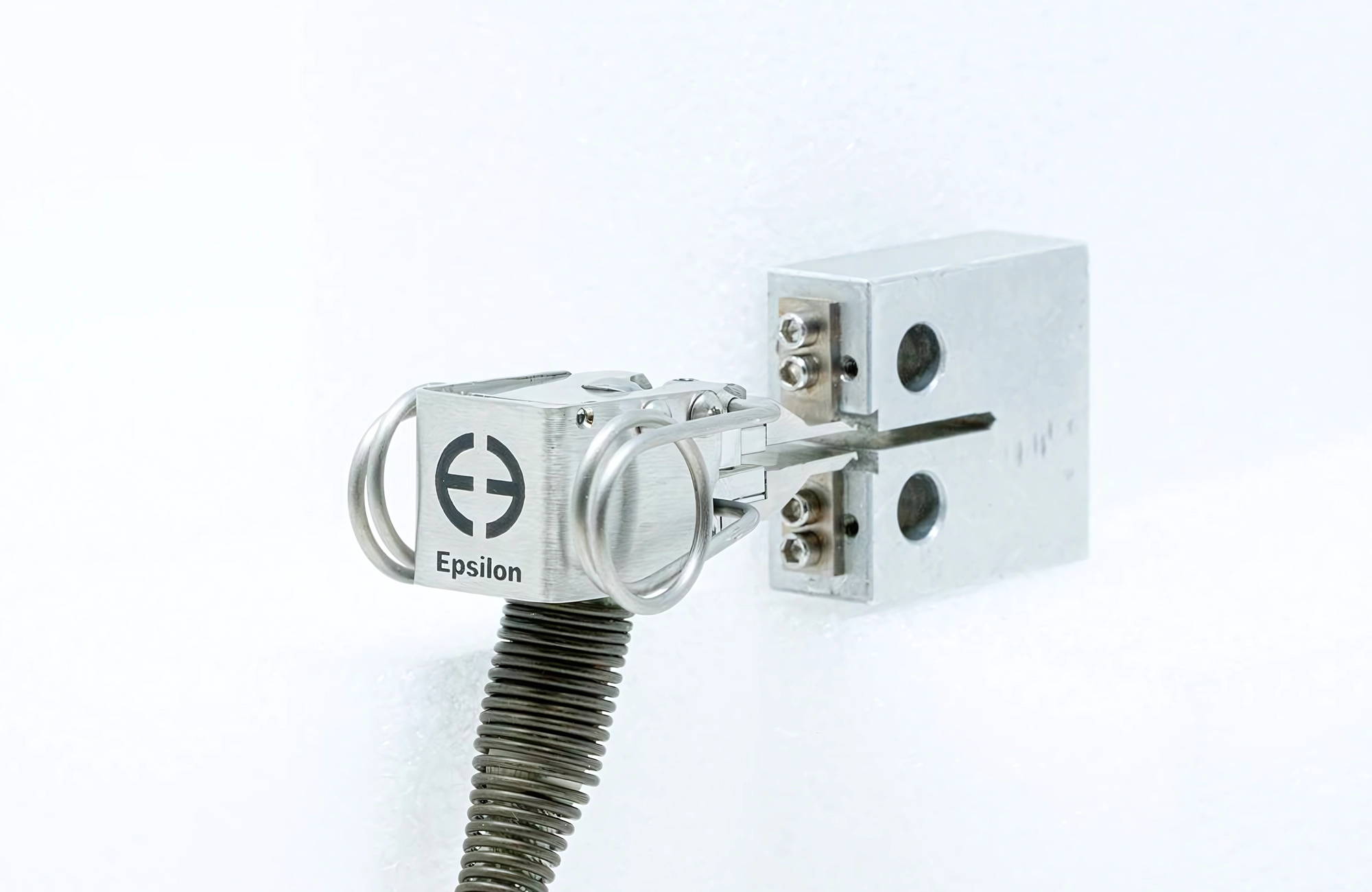

모델 7641은 게이지 전체가 고온에 노출되는 환경 챔버 내에서의 파괴 역학 시험을 위해 설계된 제품으로,
냉각 없이 최대 700 °C(1300 °F)까지 사용 가능한 정전용량식 센서를 탑재하고 있습니다.
MODEL 7641 데이터시트
기본 정보
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
고온용 클립온 게이지
모델번호
7641
사양 및 기능
표점 거리
3 – 12 mm
측정 범위
2.5 mm to 12.5 mm
온도 범위
실온 ~ 700 °C (1300 °F)
최대 800 °C 사용 가능 (자세한 내용은 Epsilon 문의)
약 600 °C 이상에서 장시간 시험 시 스프링 조정 또는 교체 필요
센서 케이블
고온용 삼축 케이블 0.7 m (2.5 ft)
실온용 연장 케이블 1.5 m (5 ft)
출력 케이블
유연한 아날로그 출력 케이블 2.4 m (8 ft)
작동 힘
모델에 따라 일반적으로 10 ~ 50 N
사용 환경
고온 시험용
건조 공기 또는 불활성 / 비부식성 가스 환경 권장
정확도 및 성능
정확도
ASTM E1820
ISO 12135
ISO 9513 Class 0.5
ASTM E399 (3 mm 이하 측정 범위 모델에 적용)
선형성
11점 선형화
전 측정 범위의 ≤0.15% FS (typical)
해상도
@ 4 kHz: <55 PPM (0.006%FS) RMS
@ 100 Hz: <6 PPM (0.0006%FS) RMS
온도 감도
<100 PPM / °C (0.01%FS/°C) typical
※ 온도 보상 기능 관련 내용 참조
데이터 및 출력
아날로그 출력
사용자 지정
±10 V typical, 최대 ±10.8 V
디지털 출력
24비트 고속 이더넷 출력
내장 웹 인터페이스 포함
필터
아날로그: 100 Hz
디지털: 2 Hz ~ 3 kHz 선택 가능
시험 지원
사이클 시험
10 ~ 50 Hz 시험용 모델 제공
자세한 정보는 모델 선택표(Model Selection Table) 참고
전원 및 시스템
전원
전원 공급 장치 포함
Epsilon 신율계용 나이프엣지
아래의 모든 나이프엣지는 나이프엣지를 사용하는 Epsilon 신율계 전 모델에 호환됩니다. 단, 세라믹 로드를 사용하는 고온 신율계, 콘 포인트 접촉이 필요한 특수 신율계, 아스팔트 신율계, 클립온 게이지 및 디플렉토미터는 제외됩니다.
표준 나이프엣지
경화 공구강으로 제작되어 다양한 용도에 사용되며, 원형 및 직사각형 시편 모두에 적용할 수 있습니다. 대부분의 Epsilon 신율계에 기본 제공되는 표준 나이프엣지입니다.
3점 접촉식 나이프엣지
평판 시편에 권장됩니다. 3점 접촉 구조로 평판 시편에서 안정적인 접촉을 보장합니다. 너비가 10 mm 미만인 평판 시편의 경우 표준형 1개와 단일점(single-point) 나이프엣지 1개를 함께 사용할 수 있습니다.
내마모성 카바이드 나이프엣지
경질 재료 시험에서 표준 나이프엣지의 미끄럼 또는 급마모가 발생하는 경우를 위한 대안으로 설계된 초경질, 이중 베벨 나이프엣지입니다. 날 유지성이 뛰어나며 수명이 길어집니다. 철근에는 사용하지 마십시오. 매우 예리하여 응력 집중에 민감한 적용에는 부적합합니다. 사용 온도 등급 540 °C.
노치 민감 재료용 나이프엣지
이 나이프엣지는 이중 베벨 설계와 견고한 공구강 구조로, 파단 시 표준형 또는 내마모형 나이프엣지에서 흔히 발생하는 칩핑 손상을 줄여야 하는 용도에 적합합니다. 또한 날이 지나치게 예리하지 않아, 노치 민감한 적용에도 잘 맞습니다.
V형 나이프엣지
원형 시편용으로 설계되어 신율계를 시편 중심에 자동 정렬합니다. 지름이 다른 시편 사이에서 접촉점이 달라질 수 있으므로, 이 나이프엣지를 쓰는 장비는 동일 지름의 교정용 포스트로 교정해야 합니다. 암이 긴 신율계에서는 이로 인한 오차가 크지 않지만, 암이 짧은 장비에서는 반드시 고려해야 합니다.
연장형 나이프엣지
그립 사이가 매우 가까운 등 추가 길이가 필요한 용도를 위한 나이프엣지입니다. 특별 주문으로만 제공됩니다. 기존 신율계에 후장착할 경우 재교정이 필요합니다.
내식성 스테인리스 나이프엣지
부식 저항이 요구되는 환경에서 사용하도록 설계된 경화 처리 나이프엣지입니다. 주요 적용 분야는 생체의료 시험이며, 염수 용액에 노출될 수 있는 조건에서 사용됩니다.
라운드형 나이프엣지
횡방향 신율계, 및 무딘 날이 필요한 적용을 위해 설계된 나이프엣지입니다. 주로 모델 3575와 같은 횡방향/지름 방향 신율계에서 사용됩니다.
세라믹 나이프엣지
금속 나이프엣지가 과도하게 마모되기 쉬운 경질 금속의 저사이클 피로 적용에서 주로 사용됩니다. 또한 침수형 모델 4030 신율계에서 신율계와 시험편 사이의 갈바닉 부식을 방지하기 위해 사용됩니다.
파괴 역학용 볼트온 나이프엣지
COD 게이지를 파괴 역학 및 피로 균열 성장 시편에 부착하기 위한 재사용 가능한 볼트 고정식 나이프엣지입니다. 2개 1세트로 판매되며, 나이프엣지 각도는 30°입니다. 니켈 도금 공구강으로 제작되었습니다. 2-56 규격, 길이 1/4인치 나사 4개 및 육각 렌치가 포함되며, 나사 구멍은 M2 나사와도 호환됩니다. 사용 온도 등급 500 °C(932 °F)입니다.
여기에 제목 텍스트 추가
여기에 제목 텍스트 추가
조금 더 궁금하신가요? MODEL 7641 FAQ
Model 7641은 어떤 시험과 환경에 적합한가요?

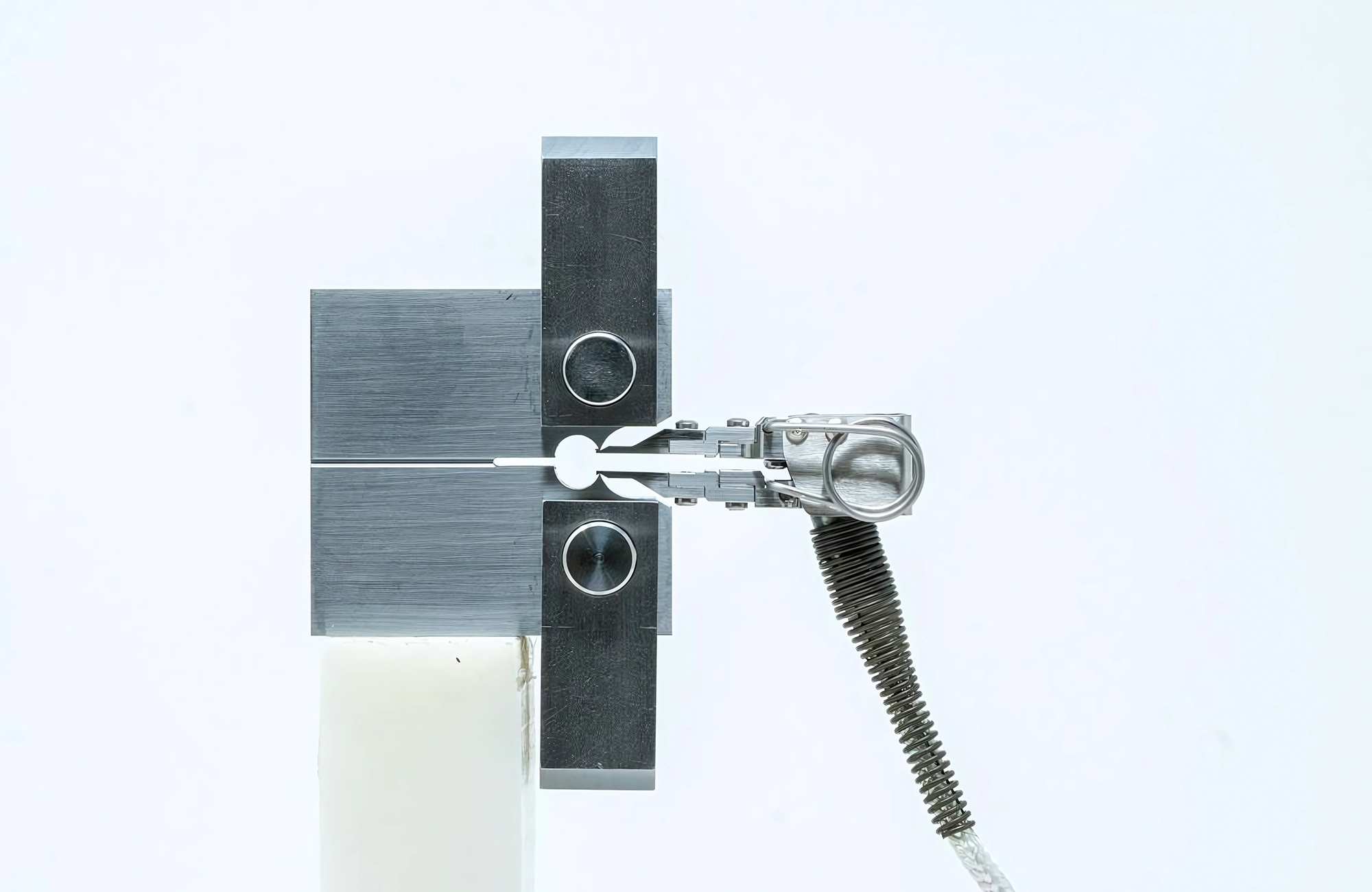

환경 챔버 내부에서 게이지 전체가 고온에 노출되는 파괴역학 시험에 적합합니다. 냉각 없이 700°C까지 사용 가능하며 ISO 12135, ASTM E1820 / E399 / E647 등에 맞춘 JIC / KIC / R-curve / da/dN 평가에 사용할 수 있습니다. 모델에 따라 10–50 Hz 범위의 사이클 시험도 가능하며, 실제 주파수 한계는 시험기, 시편, 시험 방법에 의해 결정됩니다.
설치와 운용은 어떻게 이루어지나요?

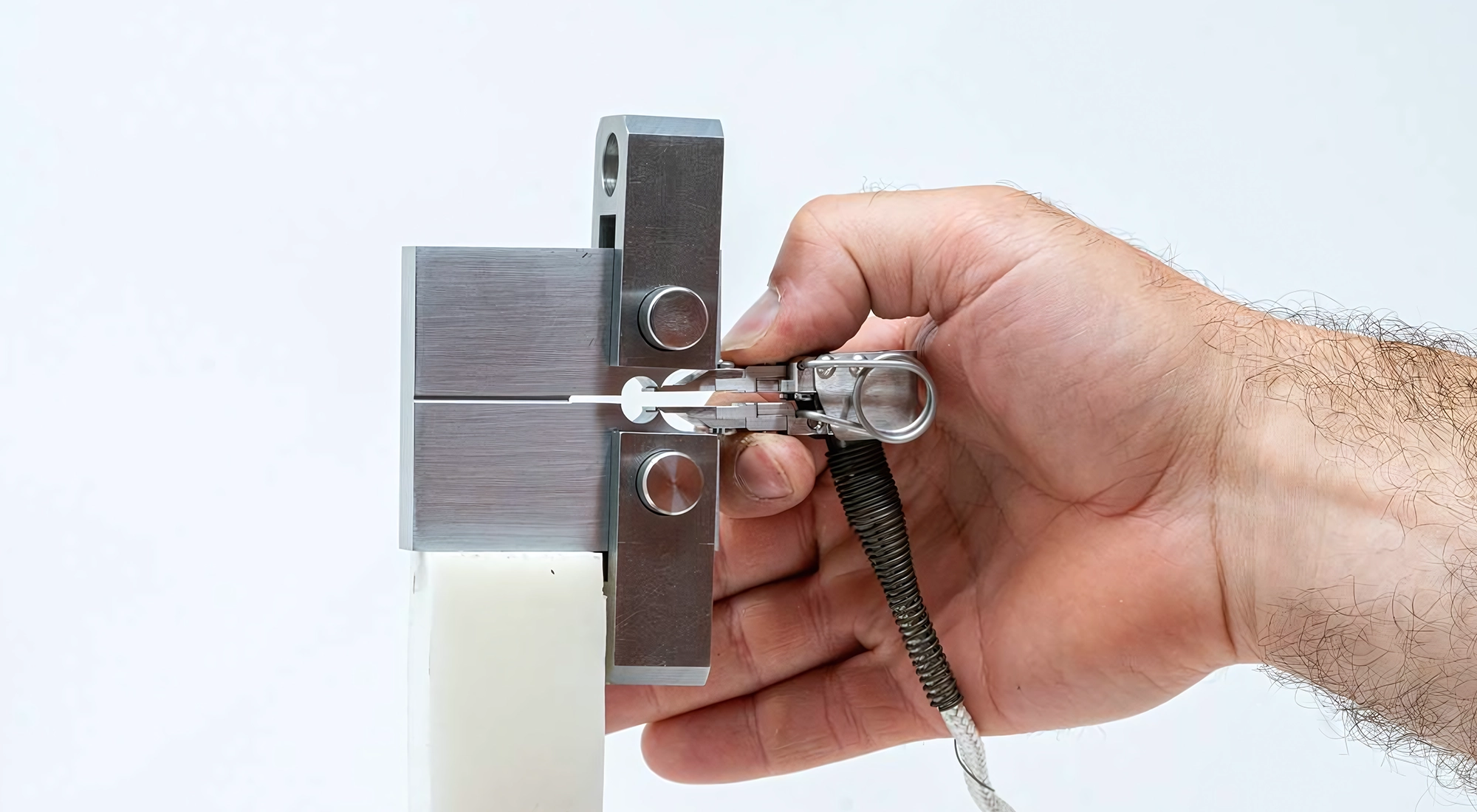

클립온 방식이며 장착 편의를 위해 소량의 압축 방향 변위를 허용합니다. Gen2 설계는 오버트래블 보호 강화, 장착 팁 개선, 테더/카운터밸런스 연결점 추가로 인체공학과 설치성, 안전성을 높였습니다. 표점 길이는 3–12 mm의 정수 mm 단계로 선택 가능하며 여러 측정 범위가 제공됩니다.
7641과 3541의 선택 기준은 무엇인가요?
7641은 캐패시티브 센서 기반, 냉각 없이 700°C 운용, 전용 컨트롤러 포함, 고온 파괴역학에 최적입니다. 3541은 스트레인 게이지 기반, 상온에서 중저온 범위 중심, 전자부 일체형이 아닌 구성으로 표준 파괴역학 시험에 폭넓게 사용됩니다. 고온 환경이면 7641, 상온 중심이면 3541을 우선 검토합니다.
오버트래블 보호가 하는 일은 무엇인가요?
과도한 인장/압축 이동을 기계적으로 제한해 센서 및 링크 손상을 방지합니다. 파괴역학 시험의 급격한 균열 성장 상황에서 장비 보호에 효과적입니다.
Epsilon 7641 고온용 클립온 게이지는 최대 700 °C까지 냉각 없이 사용 가능한 고온 정전용량식 COD 게이지로, JIC, KIC, R-커브, da/dN 등 파괴 역학 시험과 ISO 12135, ASTM E1820, E399, E647 규격에 적합합니다. Gen2는 오버트래블 보호 및 장착성, 인체공학이 개선되었으며, DT6229 컨트롤러가 기본 제공됩니다.
