Epsilon Extensometer 3442AVG 평균형 신율계
Epsilon

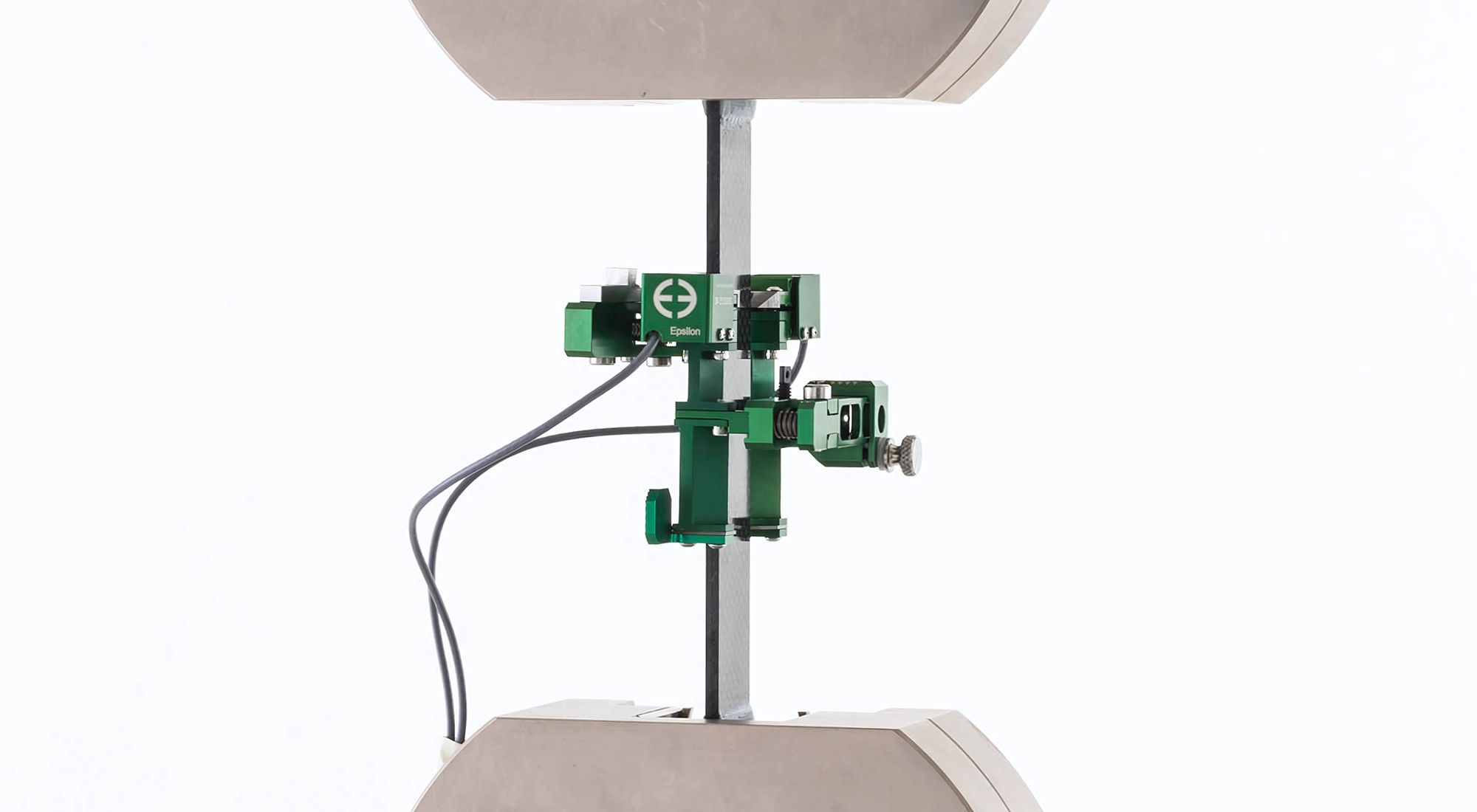

EXTENSOMETER 3442AVG
인장 및 압축 시험에서 영률, 오프셋 항복점, 파단 시 변형률 측정에 사용되는 범용 평균형 축 방향 신율계입니다.
컴팩트하고 가벼우며, 표점거리는 자동으로 설정되어 시편 장착이 빠르고 간편합니다.
Epsilon 신율계용 나이프엣지
아래의 모든 나이프엣지는 나이프엣지를 사용하는 Epsilon 신율계 전 모델에 호환됩니다. 단, 세라믹 로드를 사용하는 고온 신율계, 콘 포인트 접촉이 필요한 특수 신율계, 아스팔트 신율계, 클립온 게이지 및 디플렉토미터는 제외됩니다.
표준 나이프엣지
경화 공구강으로 제작되어 다양한 용도에 사용되며, 원형 및 직사각형 시편 모두에 적용할 수 있습니다. 대부분의 Epsilon 신율계에 기본 제공되는 표준 나이프엣지입니다.
3점 접촉식 나이프엣지
평판 시편에 권장됩니다. 3점 접촉 구조로 평판 시편에서 안정적인 접촉을 보장합니다. 너비가 10 mm 미만인 평판 시편의 경우 표준형 1개와 단일점(single-point) 나이프엣지 1개를 함께 사용할 수 있습니다.
내마모성 카바이드 나이프엣지
경질 재료 시험에서 표준 나이프엣지의 미끄럼 또는 급마모가 발생하는 경우를 위한 대안으로 설계된 초경질, 이중 베벨 나이프엣지입니다. 날 유지성이 뛰어나며 수명이 길어집니다. 철근에는 사용하지 마십시오. 매우 예리하여 응력 집중에 민감한 적용에는 부적합합니다. 사용 온도 등급 540 °C.
노치 민감 재료용 나이프엣지
이 나이프엣지는 이중 베벨 설계와 견고한 공구강 구조로, 파단 시 표준형 또는 내마모형 나이프엣지에서 흔히 발생하는 칩핑 손상을 줄여야 하는 용도에 적합합니다. 또한 날이 지나치게 예리하지 않아, 노치 민감한 적용에도 잘 맞습니다.
V형 나이프엣지
원형 시편용으로 설계되어 신율계를 시편 중심에 자동 정렬합니다. 지름이 다른 시편 사이에서 접촉점이 달라질 수 있으므로, 이 나이프엣지를 쓰는 장비는 동일 지름의 교정용 포스트로 교정해야 합니다. 암이 긴 신율계에서는 이로 인한 오차가 크지 않지만, 암이 짧은 장비에서는 반드시 고려해야 합니다.
연장형 나이프엣지
그립 사이가 매우 가까운 등 추가 길이가 필요한 용도를 위한 나이프엣지입니다. 특별 주문으로만 제공됩니다. 기존 신율계에 후장착할 경우 재교정이 필요합니다.
내식성 스테인리스 나이프엣지
부식 저항이 요구되는 환경에서 사용하도록 설계된 경화 처리 나이프엣지입니다. 주요 적용 분야는 생체의료 시험이며, 염수 용액에 노출될 수 있는 조건에서 사용됩니다.
라운드형 나이프엣지

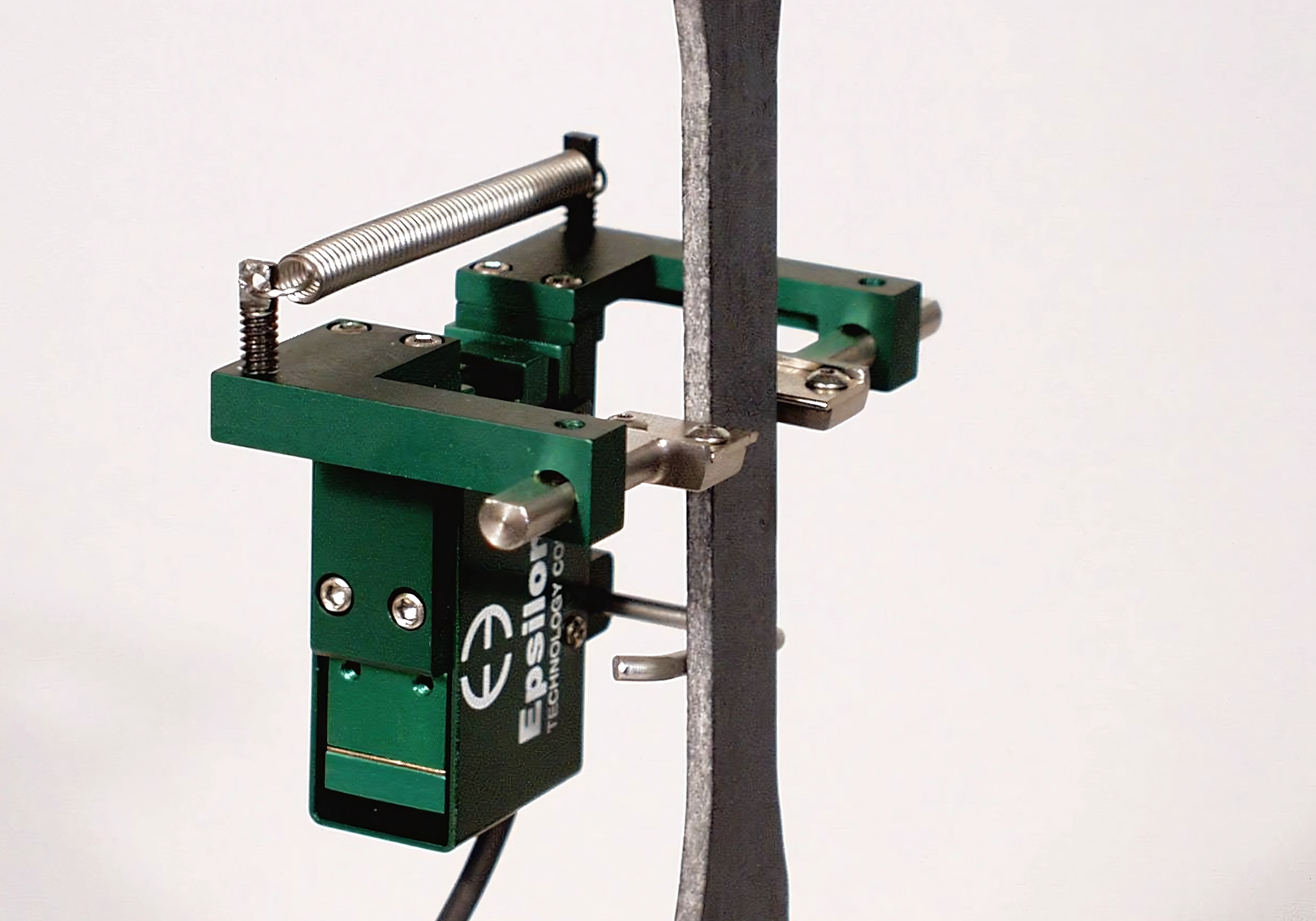

횡방향 신율계, 및 무딘 날이 필요한 적용을 위해 설계된 나이프엣지입니다. 주로 모델 3575와 같은 횡방향/지름 방향 신율계에서 사용됩니다.
세라믹 나이프엣지
금속 나이프엣지가 과도하게 마모되기 쉬운 경질 금속의 저사이클 피로 적용에서 주로 사용됩니다. 또한 침수형 모델 4030 신율계에서 신율계와 시험편 사이의 갈바닉 부식을 방지하기 위해 사용됩니다.
파괴 역학용 볼트온 나이프엣지
COD 게이지를 파괴 역학 및 피로 균열 성장 시편에 부착하기 위한 재사용 가능한 볼트 고정식 나이프엣지입니다. 2개 1세트로 판매되며, 나이프엣지 각도는 30°입니다. 니켈 도금 공구강으로 제작되었습니다. 2-56 규격, 길이 1/4인치 나사 4개 및 육각 렌치가 포함되며, 나사 구멍은 M2 나사와도 호환됩니다. 사용 온도 등급 500 °C(932 °F)입니다.
여기에 제목 텍스트 추가
여기에 제목 텍스트 추가
MODEL 3442AVG 데이터시트
기본 정보
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
범용 평균형 신율계
모델번호
3442AVG
사양 및 기능
표점 거리
10 - 50mm
측정 범위
±0.5 mm, ±1.0 mm, +2.5 mm
온도 범위
표준형(-ST): -40 °C ~ +100 °C (-40 °F ~ 210 °F)
작동 힘
일반적으로 30 ~ 50 g
시편 크기
폭 또는 직경 0.25 ~ 25 mm (0.01 ~ 1.0 inch) 시편과 호환
최대 작동 주파수
일반적으로 50 ~ 100 Hz
정확도 및 성능
정확도
ASTM E83 Class B-1
ISO 9513 Class 0.5
시험 성적서 포함
선형성
모델에 따라 다름
전체 측정 범위의 ±0.15% 이내
데이터 및 출력
출력
공칭 2 ~ 4 mV/V (모델에 따라 다름)
시험 지원
케이블
일체형, 초유연 케이블
길이: 2.5 m (8 ft) 표준
전원 및 시스템
인가 전압
권장: 5 ~ 10 VDC
최대: 12 VDC 또는 VAC
조금 더 궁금하신가요? MODEL 3442AVG FAQ
Model 3442AVG는 어떤 시험에 적합한가요?
인장 및 압축에서 영률, 옵셋 항복, 파단 연신을 정밀하게 측정합니다. 시편 양면의 변형을 동시에 측정해 평균을 내므로 미정렬에 따른 굽힘 영향을 줄일 수 있습니다. 대부분의 재료에서 파단까지 사용할 수 있고, 스트레인 제어 및 피로 시험에도 적합합니다.
평균형과 단일측정형 중 무엇을 고르면 좋나요?
시편 미세 굽힘이나 가공 편차가 우려되면 평균형인 3442AVG가 재현성이 좋습니다. 정렬이 매우 우수하고 한 면만 모니터링해도 되는 경우에는 단일측정형도 가능합니다.
왜 평균형이 미정렬에 유리한가요?
양면 변형을 평균하면 1차 굽힘 성분이 상쇄되므로, 순수 축방향 변형률 추정의 편향이 줄어듭니다.
출력은 한 채널인가요, 두 채널인가요?
두 방식 중 선택합니다. 한 채널은 양면 평균 변형률을 바로 출력합니다. 두 채널 구성은 양면을 개별 출력해 평균 변형률과 굽힘률(% bending)을 계산하거나, 세팅 중 시편 굽힘을 점검할 때 유용합니다.
굽힘률(% bending)은 어떻게 계산하나요?
두 채널 구성에서 굽힘률(%) ≈ 100 × |ε1 - ε2| / (ε1 + ε2). 평균 변형률은 (ε1 + ε2) / 2로 계산합니다. ε1, ε2는 양면 변형률입니다.
Epsilon 3442AVG 평균형 신율계는 시편 양면의 변형률을 동시에 측정해 평균값을 산출하는 고정밀 인장·압축 시험용 신율계입니다. 영률(ASTM E111), 복합재 물성(ISO 527, ASTM D3039), 금속 압축(ASTM E9) 시험에 적합하며, 자동 표점 설정 기능으로 반복성 향상과 조작 시간 절감이 가능합니다.

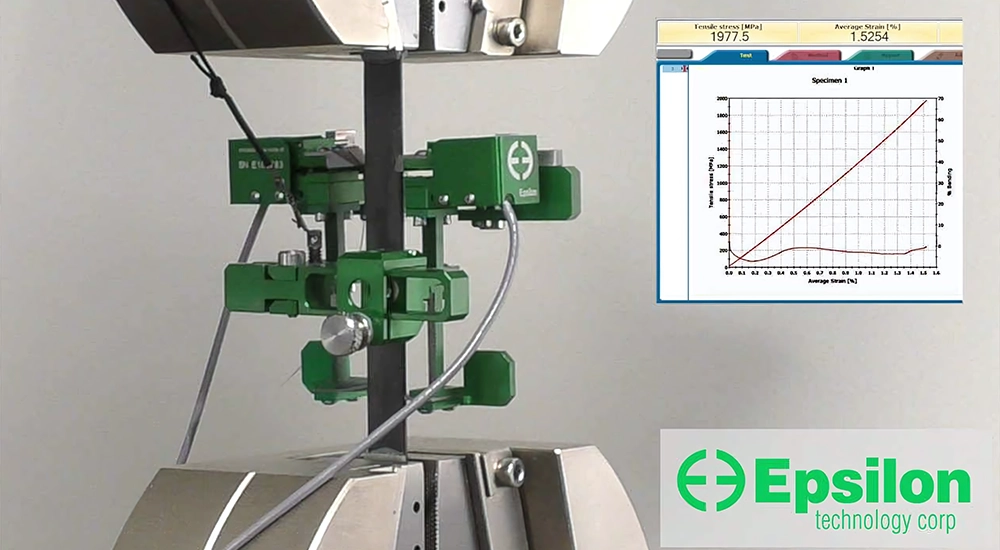

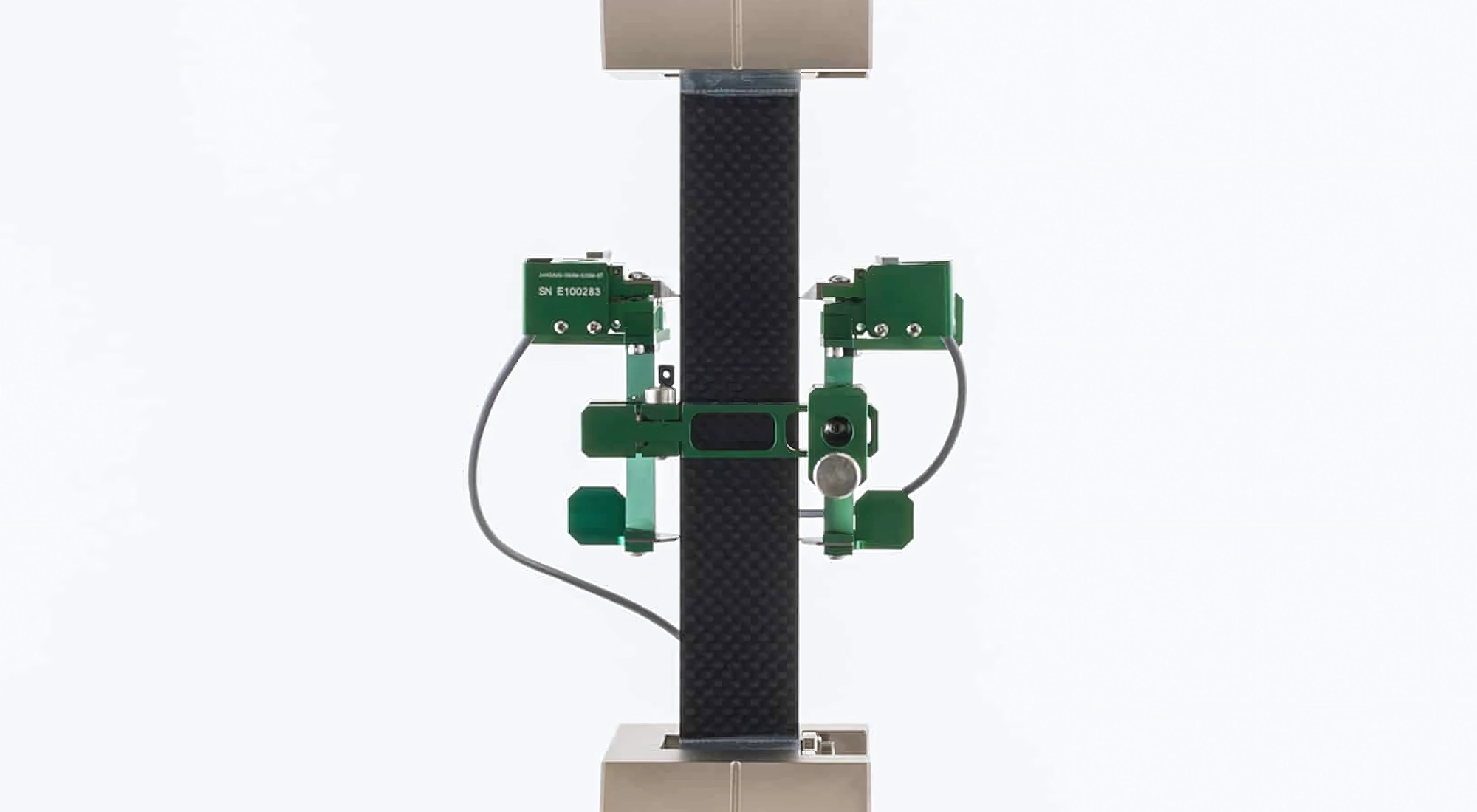

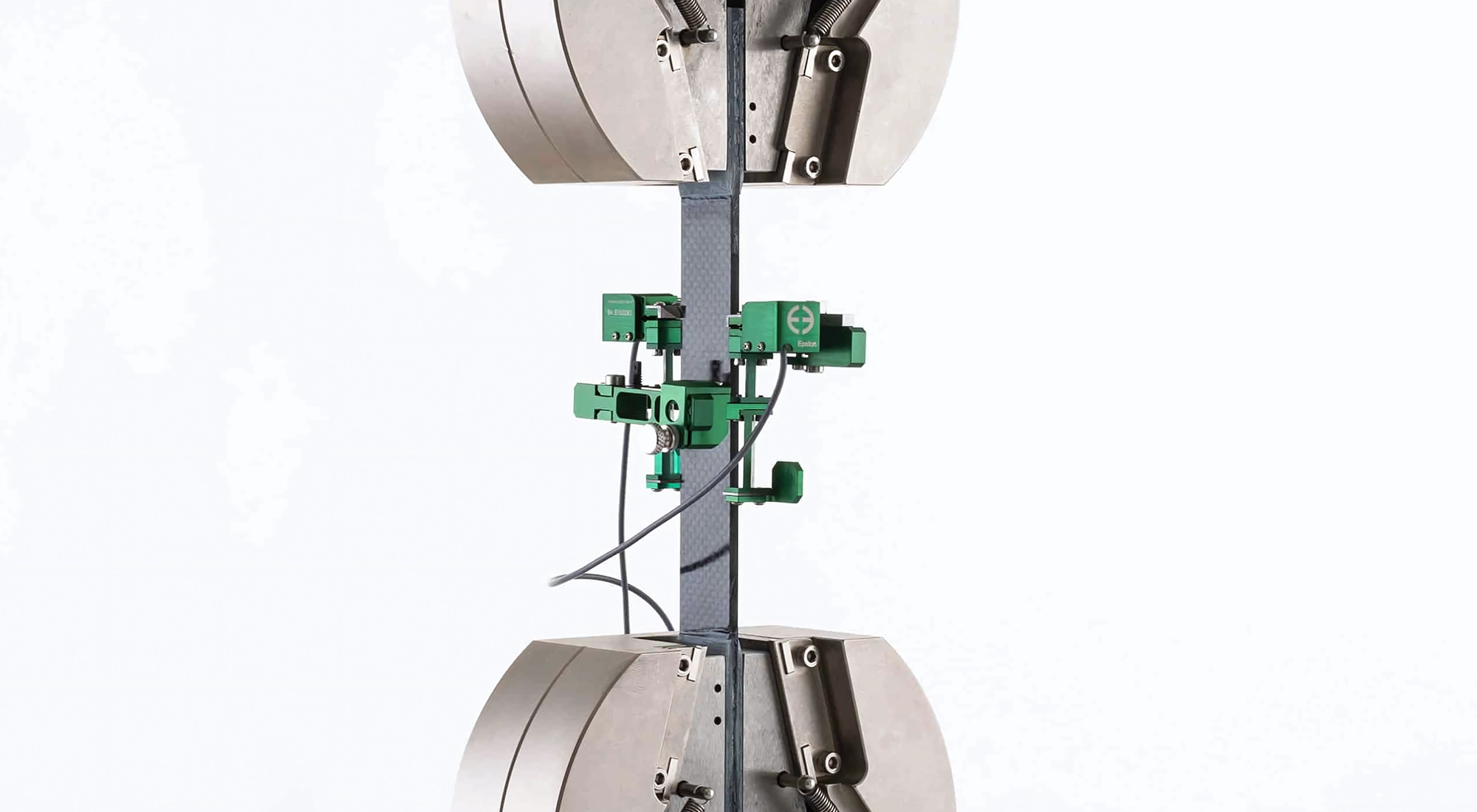

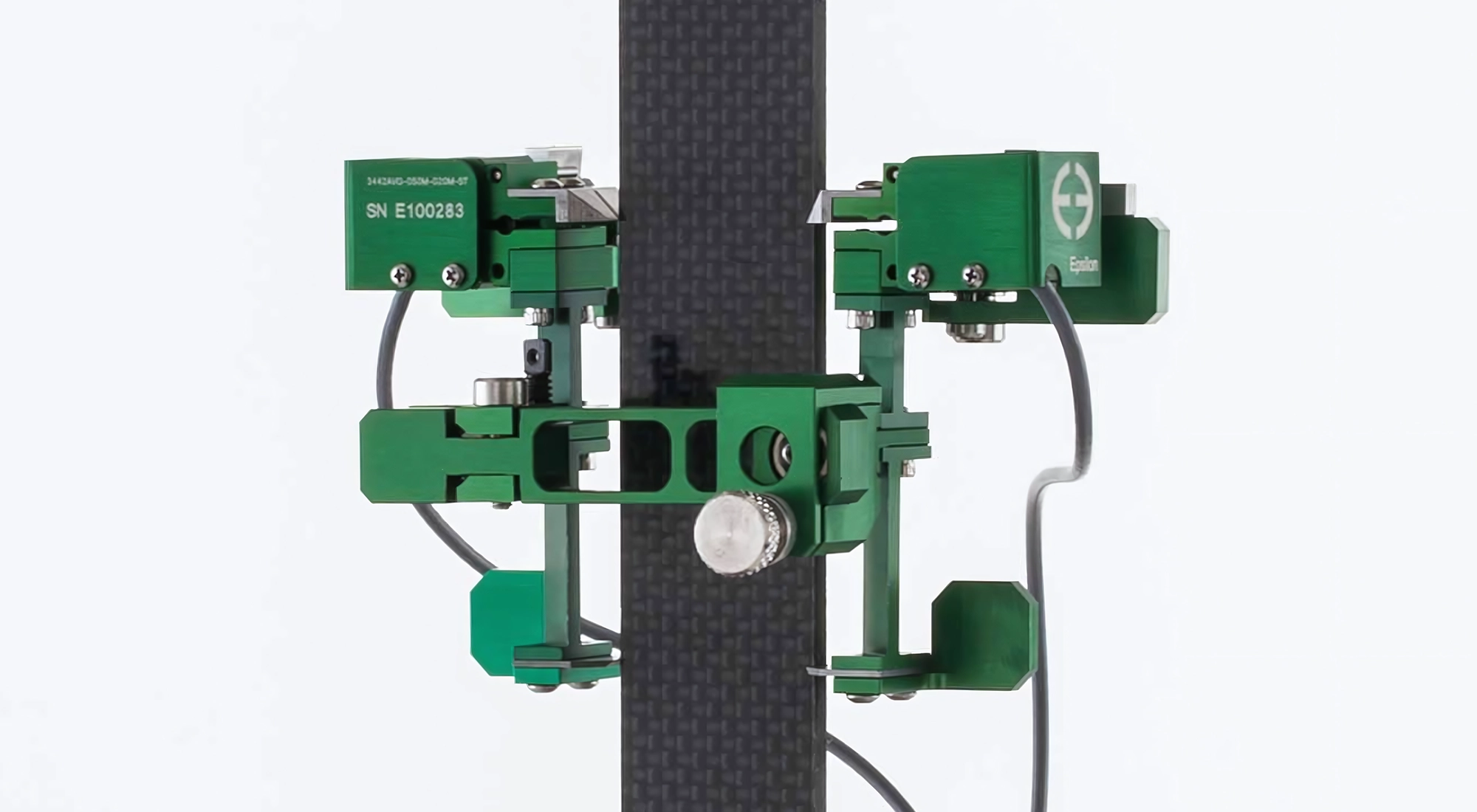

단방향 복합재 파괴 인장 시험

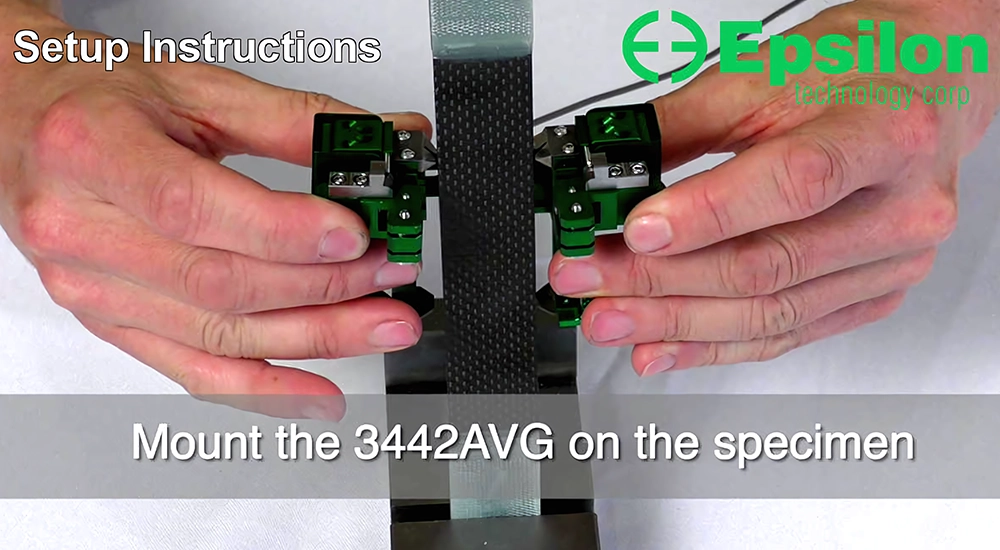

모델 3442AVG 신율계 설정 지침
