Epsilon Extensometer 3542L 긴 표점 거리 신율계

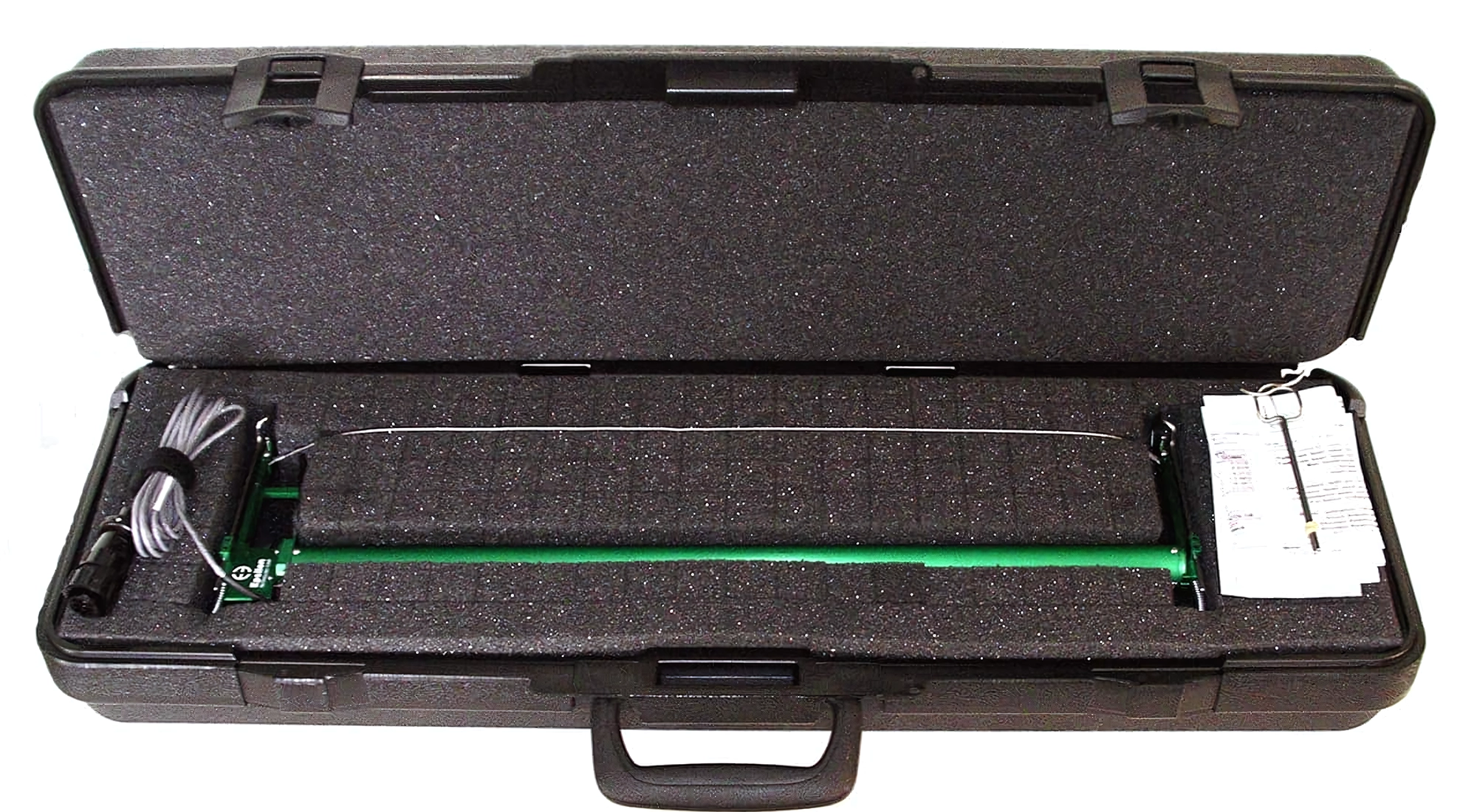

Epsilon
EXTENSOMETER 3542L

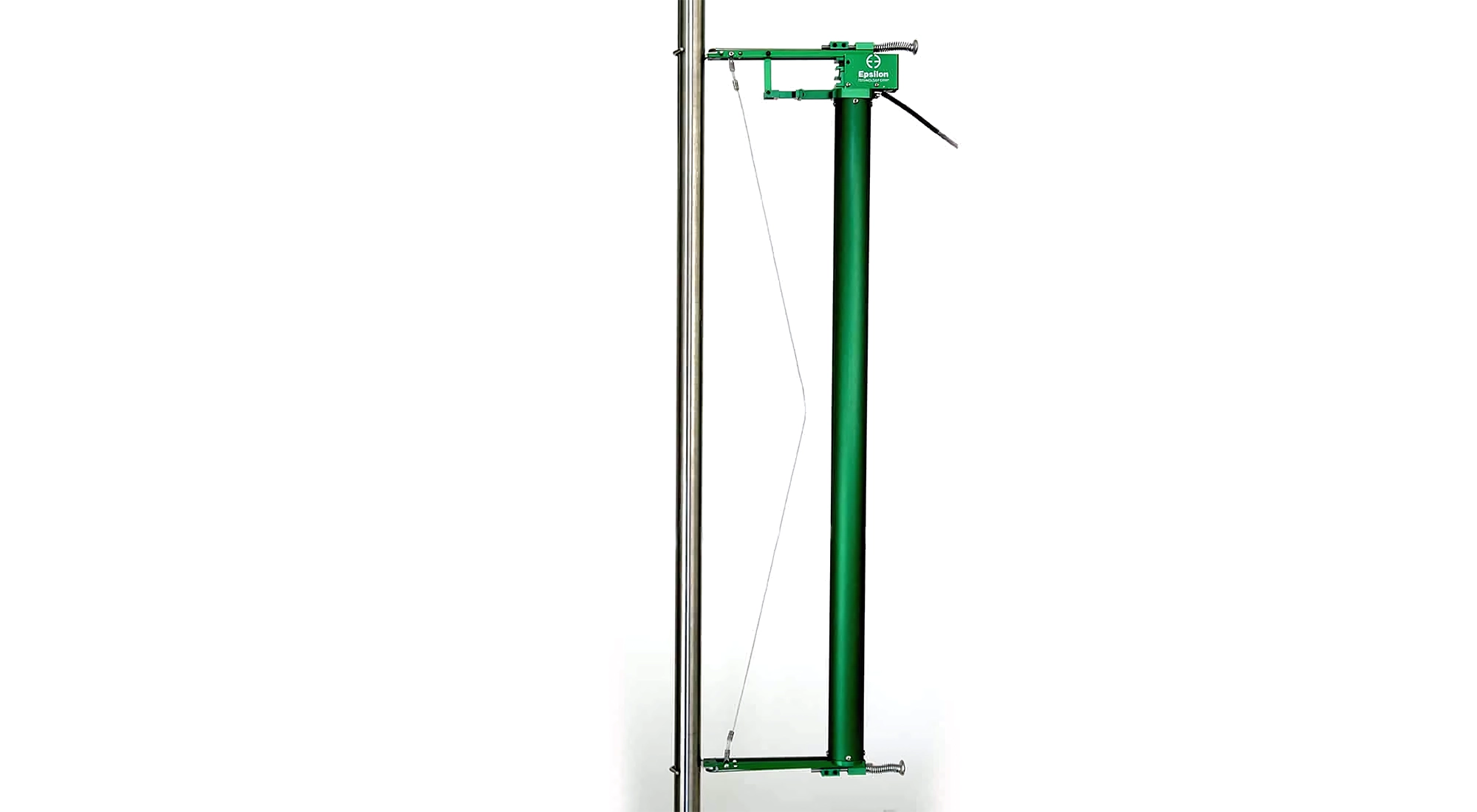

표점거리 100 mm(4인치) 이상용 장표점거리 신율계로, 인장 및 압축 시험에 적합합니다.
오프셋 항복점 등 미세 변형률 측정이 필요한 장표점거리 시험에 사용됩니다.
MODEL 3542L 데이터시트
기본 정보
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
긴 표점 거리 신율계
모델번호
3542L
사양 및 기능
표점 거리
100 - 600mm
측정 범위
±2.5 mm up to +25.0 mm / -6.0 mm
온도 범위
표준형(-ST): -40°C ~ +100°C (-40°F ~ 210°F)
작동 힘
모델 구성에 따라 다름
일반적으로 30g 미만
정확도 및 성능
정확도
ASTM E83 Class B-1
ISO 9513 Class 0.5
시험 성적서 포함
선형성
전체 측정 범위의 ±0.15% 이내
데이터 및 출력
출력
공칭 2 ~ 4 mV/V (모델에 따라 다름)
시험 지원
케이블
일체형, 초유연 케이블
길이: 2.5 m (8 ft) 표준
표준 퀵 어태치 키트
원형 시편: 최대 직경 25 mm (1.0 인치)
평판 시편: 두께 최대 12 mm, 폭 최대 31 mm (0.5 × 1.25 인치)
전원 및 시스템
인가 전압
권장: 5 ~ 10 VDC
최대: 12 VDC 또는 VAC
신율계를 시편 파단 전에 제거해야 하는 경우:
다음 경우에는 모델 3542 및 3442 신율계를 파단 전에 제거하거나 Epsilon ONE 비접촉식 신율계를 사용하세요.
• 철근 및 기타 거친 표면 재료. 참고, 철근을 파단까지 시험하려면 모델 3543 또는 Epsilon ONE 권장.

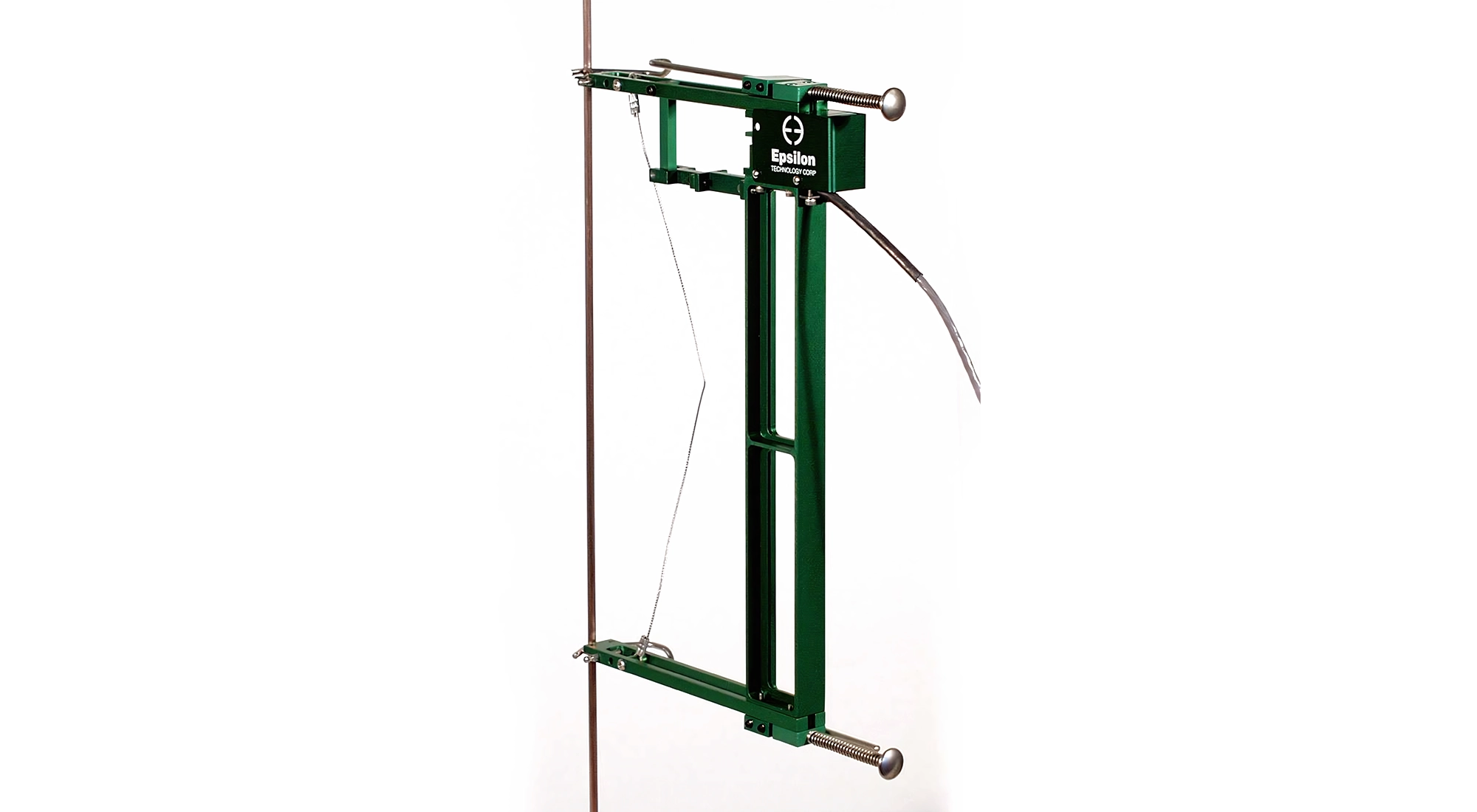

• 와이어 케이블.
• 일방향 복합재 및 파단 시 폭발 또는 파쇄되는 유사 재료.
• 레버형 웨지 그립의 가동 그립면, 구좌식 그립 등 비강성 그립 시스템.
• 탄성 재료의 장시편.
• 재료의 예상 연신이 신율계 측정 범위를 초과하는 경우. 예, 10% 신율계로 파단 연신 20% 금속 시편.
• 내부 가압 시편의 파열.
Epsilon 신율계용 나이프엣지
아래의 모든 나이프엣지는 나이프엣지를 사용하는 Epsilon 신율계 전 모델에 호환됩니다. 단, 세라믹 로드를 사용하는 고온 신율계, 콘 포인트 접촉이 필요한 특수 신율계, 아스팔트 신율계, 클립온 게이지 및 디플렉토미터는 제외됩니다.
표준 나이프엣지
경화 공구강으로 제작되어 다양한 용도에 사용되며, 원형 및 직사각형 시편 모두에 적용할 수 있습니다. 대부분의 Epsilon 신율계에 기본 제공되는 표준 나이프엣지입니다.
3점 접촉식 나이프엣지
평판 시편에 권장됩니다. 3점 접촉 구조로 평판 시편에서 안정적인 접촉을 보장합니다. 너비가 10 mm 미만인 평판 시편의 경우 표준형 1개와 단일점(single-point) 나이프엣지 1개를 함께 사용할 수 있습니다.
내마모성 카바이드 나이프엣지
경질 재료 시험에서 표준 나이프엣지의 미끄럼 또는 급마모가 발생하는 경우를 위한 대안으로 설계된 초경질, 이중 베벨 나이프엣지입니다. 날 유지성이 뛰어나며 수명이 길어집니다. 철근에는 사용하지 마십시오. 매우 예리하여 응력 집중에 민감한 적용에는 부적합합니다. 사용 온도 등급 540 °C.
노치 민감 재료용 나이프엣지
이 나이프엣지는 이중 베벨 설계와 견고한 공구강 구조로, 파단 시 표준형 또는 내마모형 나이프엣지에서 흔히 발생하는 칩핑 손상을 줄여야 하는 용도에 적합합니다. 또한 날이 지나치게 예리하지 않아, 노치 민감한 적용에도 잘 맞습니다.
V형 나이프엣지
원형 시편용으로 설계되어 신율계를 시편 중심에 자동 정렬합니다. 지름이 다른 시편 사이에서 접촉점이 달라질 수 있으므로, 이 나이프엣지를 쓰는 장비는 동일 지름의 교정용 포스트로 교정해야 합니다. 암이 긴 신율계에서는 이로 인한 오차가 크지 않지만, 암이 짧은 장비에서는 반드시 고려해야 합니다.
연장형 나이프엣지
그립 사이가 매우 가까운 등 추가 길이가 필요한 용도를 위한 나이프엣지입니다. 특별 주문으로만 제공됩니다. 기존 신율계에 후장착할 경우 재교정이 필요합니다.
내식성 스테인리스 나이프엣지
부식 저항이 요구되는 환경에서 사용하도록 설계된 경화 처리 나이프엣지입니다. 주요 적용 분야는 생체의료 시험이며, 염수 용액에 노출될 수 있는 조건에서 사용됩니다.
라운드형 나이프엣지
횡방향 신율계, 및 무딘 날이 필요한 적용을 위해 설계된 나이프엣지입니다. 주로 모델 3575와 같은 횡방향/지름 방향 신율계에서 사용됩니다.
세라믹 나이프엣지
금속 나이프엣지가 과도하게 마모되기 쉬운 경질 금속의 저사이클 피로 적용에서 주로 사용됩니다. 또한 침수형 모델 4030 신율계에서 신율계와 시험편 사이의 갈바닉 부식을 방지하기 위해 사용됩니다.
파괴 역학용 볼트온 나이프엣지
COD 게이지를 파괴 역학 및 피로 균열 성장 시편에 부착하기 위한 재사용 가능한 볼트 고정식 나이프엣지입니다. 2개 1세트로 판매되며, 나이프엣지 각도는 30°입니다. 니켈 도금 공구강으로 제작되었습니다. 2-56 규격, 길이 1/4인치 나사 4개 및 육각 렌치가 포함되며, 나사 구멍은 M2 나사와도 호환됩니다. 사용 온도 등급 500 °C(932 °F)입니다.
여기에 제목 텍스트 추가
여기에 제목 텍스트 추가
조금 더 궁금하신가요? MODEL 3542L FAQ
Model 3542L은 어떤 시험에 적합한가요?
표점 거리 100 mm 이상이 필요한 인장 및 압축 시험에서 낮은 수준의 변형률 예 옵셋 항복 측정에 최적화되어 있습니다. 금속, 플라스틱, 복합재, 세라믹 등 폭넓은 재료에 적용할 수 있습니다.
더 긴 표점 거리와 더 큰 측정 범위가 모두 필요한 경우
동일한 장표점 거리 응용에서 더 큰 측정 범위를 원하면 Model 3543을 검토하세요.
표점 거리가 100 mm 미만일 경우

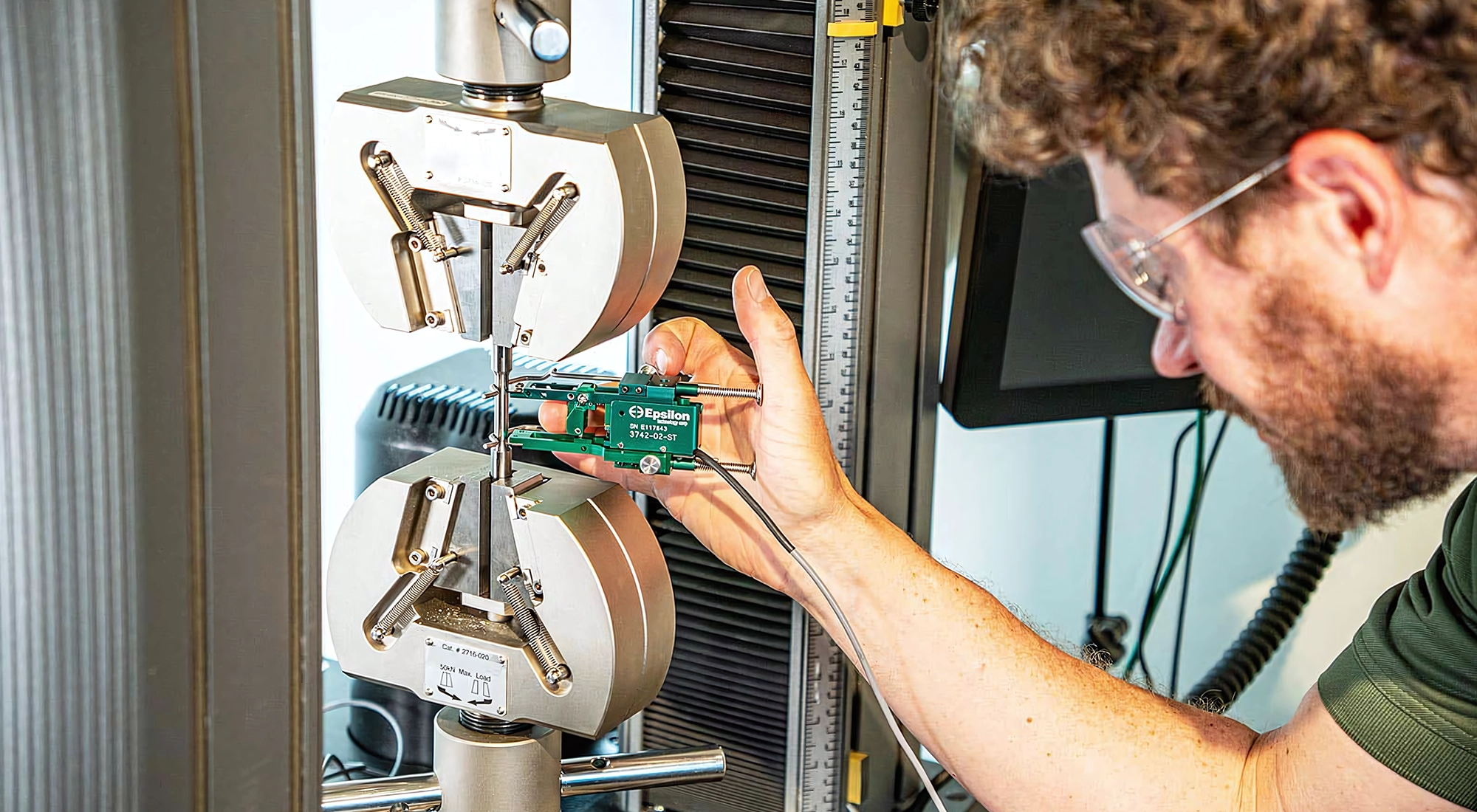

3742, 3542 또는 비접촉식 Epsilon ONE을 검토하세요.
장표점 거리의 장점은 무엇인가요?
표점 거리가 길수록 시편 국부 편차의 영향을 평균화해 낮은 수준 변형률 측정 예 영률, 옵셋 항복의 재현성을 높입니다.
비교 선택 가이드
장표점 거리, 저변형률 정밀 측정이 핵심이면 3542L 장표점 거리이면서 큰 측정 범위까지 필요하면 3543 자동 표점 거리와 빠른 전환이 중요하면 3742 비접촉식이 필요하거나 표면이 거친 시편이면 Epsilon ONE

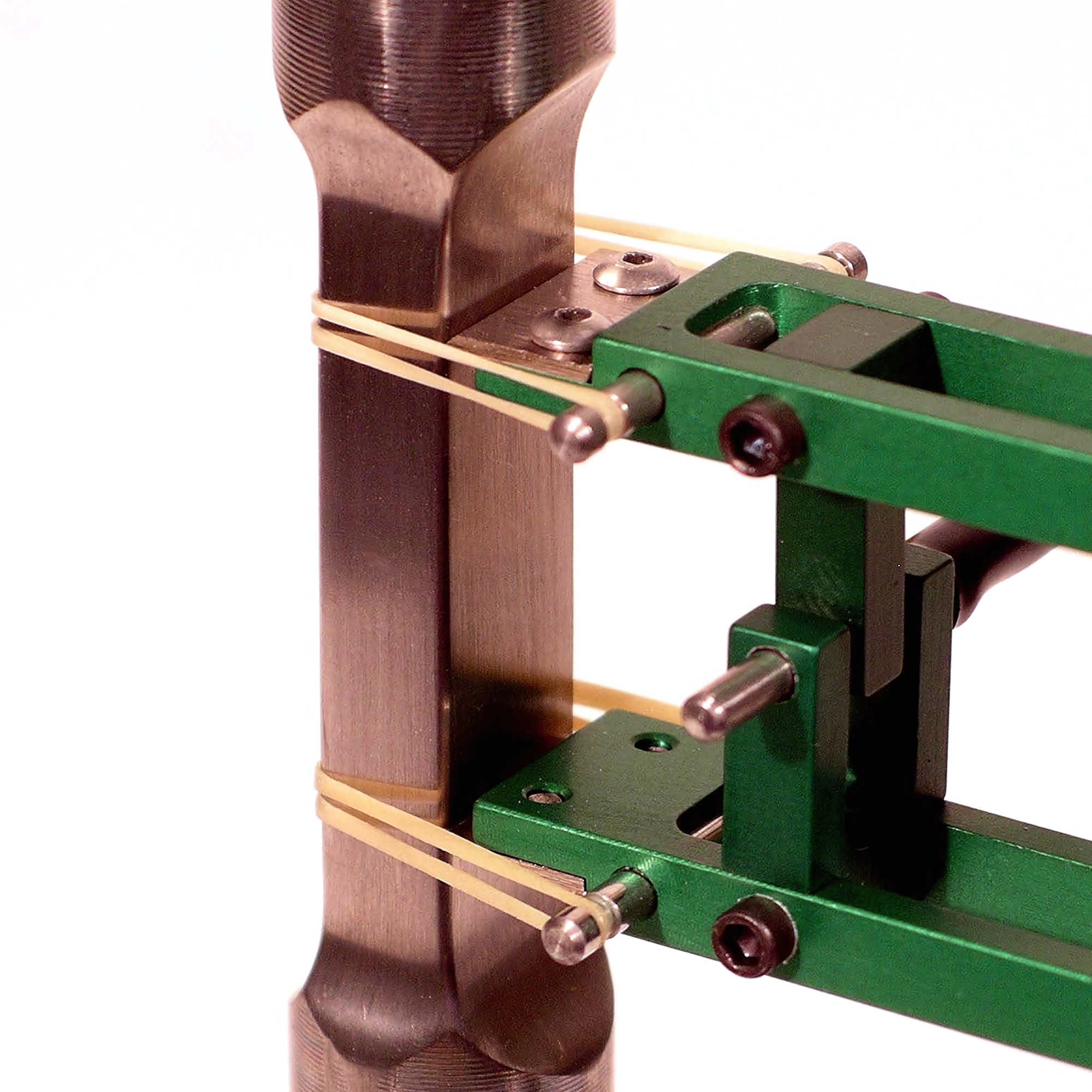

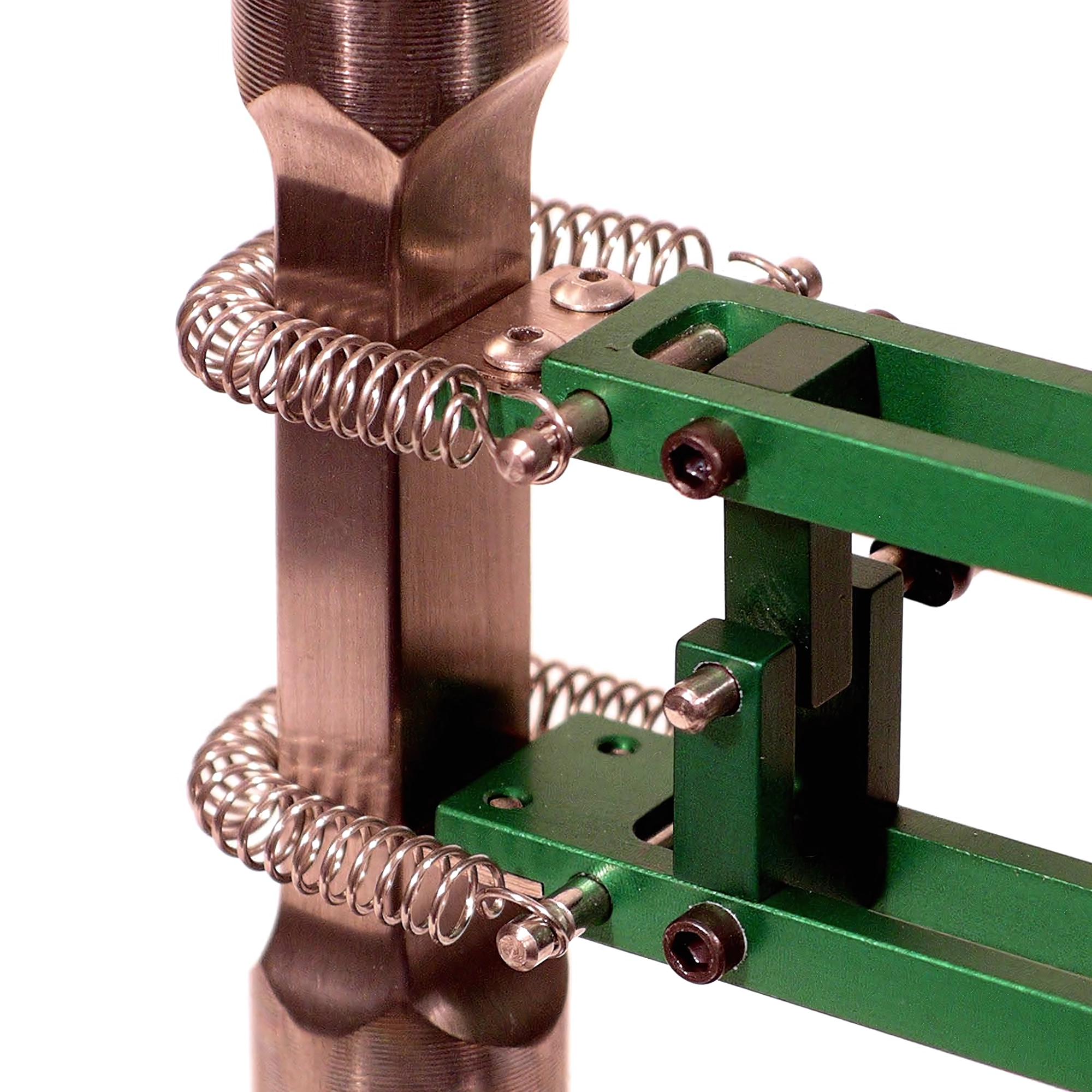

Epsilon 3542L 신율계는 듀얼 플렉셔 구조로 진동에 강하고 견고하며, 금속·플라스틱·복합재·세라믹 등 다양한 재료의 장표점거리 시험에 적합합니다. 퀵 어태치 키트로 간편하게 장착 가능하며, 스프링이나 고무 밴드 방식도 지원합니다.
