Epsilon Extensometer 3560-BIA 이축 평균형 신율계
Epsilon
EXTENSOMETER 3560-BIA
접촉식
|
횡방향
|
축 방향
|
이축

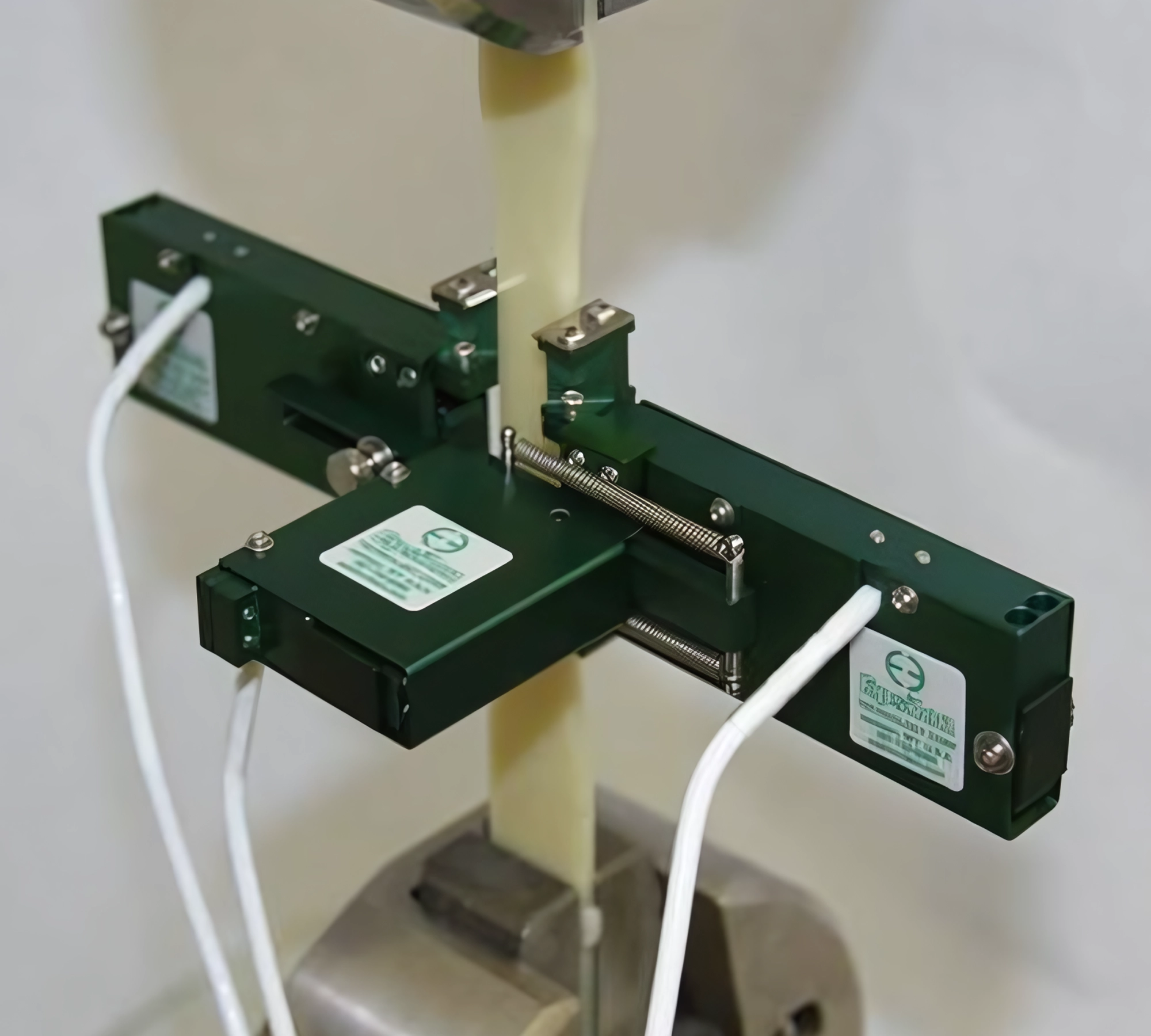

모델 3560-BIA는 일체형 단일 장치로 횡방향과 축 방향 변형률을 동시에 평균 측정하여 영률과 포아송비를 산출합니다.
기본 정보
+
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
이축 평균형 신율계
모델번호
3560-BIA
사양 및 기능
+
표점 거리
10 ~ 50mm
측정 범위
축 방향 ±5% 및 ±10%, 횡 방향 ±1.0mm
온도 범위
표준형(-ST): -40 °C ~ +100 °C (-40 °F ~ 210 °F)
케이블
일체형 초유연 케이블
길이: 2.5 m (8 ft) 표준
시편 크기
폭 2.5 ~ 25 mm (0.1 ~ 1 inch)
직경 최대 15 mm (0.6 inch)
작동 힘
일반적으로 30 ~ 50 g
정확도 및 성능
+
정확도
축 방향: ASTM E83 Class B-1, ISO 9513 Class 0.5 충족
횡 방향: 모든 표준 모델은 선형성 0.15% FS 이하
시험 성적서 포함
선형성
모델에 따라 다르며, 전체 측정 범위의 ≤0.15%
크로스토크
0.5% 미만
데이터 및 출력
+
출력
공칭 2 ~ 4 mV/V (모델에 따라 다름)
전원 및 시스템
+
인가 전압
권장: 5 ~ 10 VDC
최대: 12 VDC 또는 VAC
10 ~ 50mm
축 방향 ±5% 및 ±10%, 횡 방향 ±1.0mm
Epsilon 3560-BIA 이축 평균형 신율계는 복합재 등 이방성 재료의 영률·포아송비 평가에 최적화된 이축 평균형 신율계입니다. 표준 구성은 평균 축방향(전기적 평균)·평균 횡방향(기계적 평균) 2채널 출력, 옵션은 좌/우 축방향 분리+평균 횡방향 3채널 출력. 나이프엣지 평행 유지 설계로 축간 간섭을 최소화하며, 스프링 자립형으로 장착이 쉽고 스트레인 게이지 계측기와 호환됩니다.
다중 듀얼 플렉셔·오버트래블 스톱으로 파단까지 안전하게 시험 가능
현장 전기 보정을 위한 Epsilon 슌트 캘리브레이션 시스템 기본 제공
폼 내장 보관 케이스와 예비 공구강 나이프엣지 세트 포함
