Epsilon Extensometer 7642 무냉각 고온용 신율계
Epsilon
EXTENSOMETER 7642

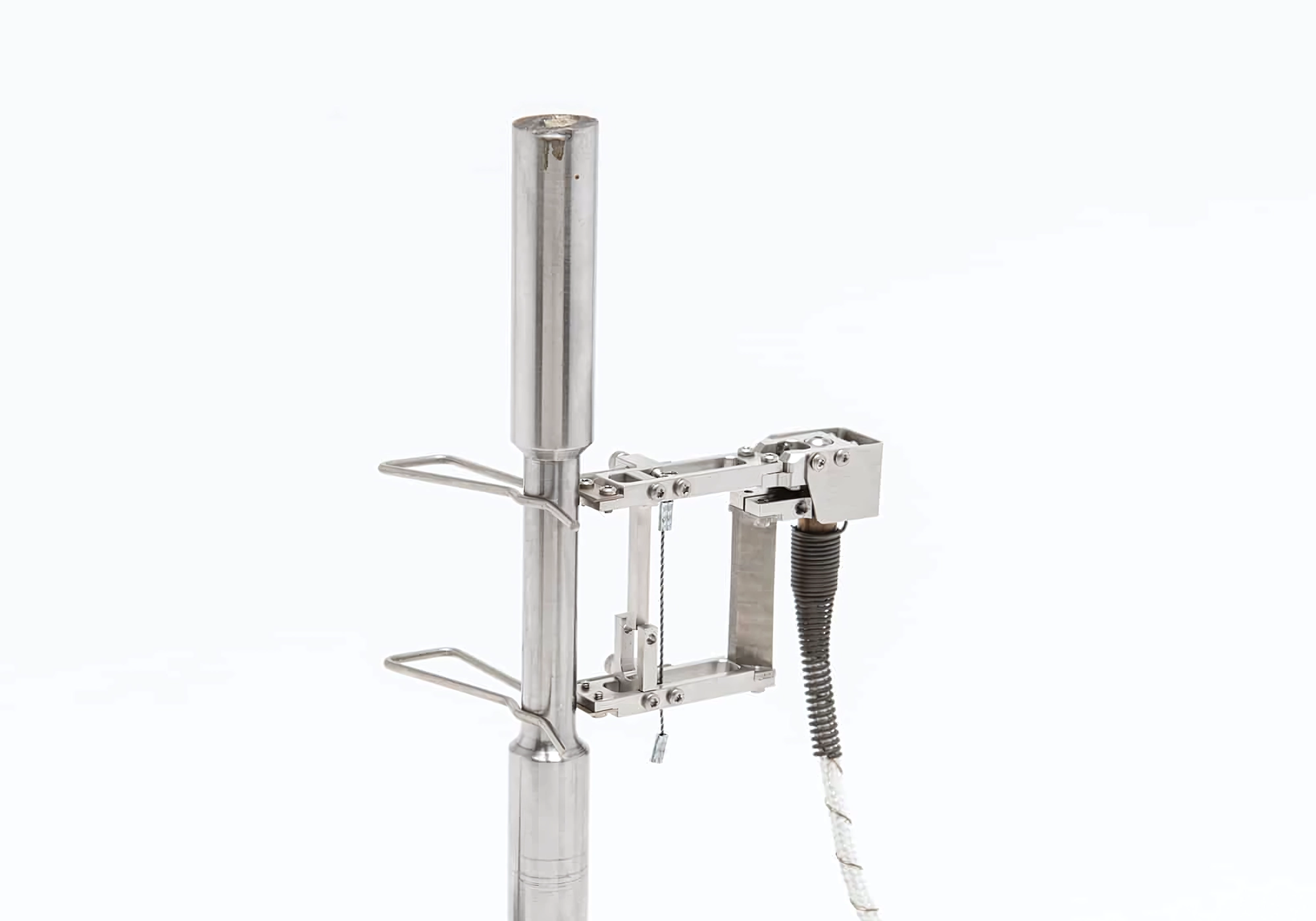

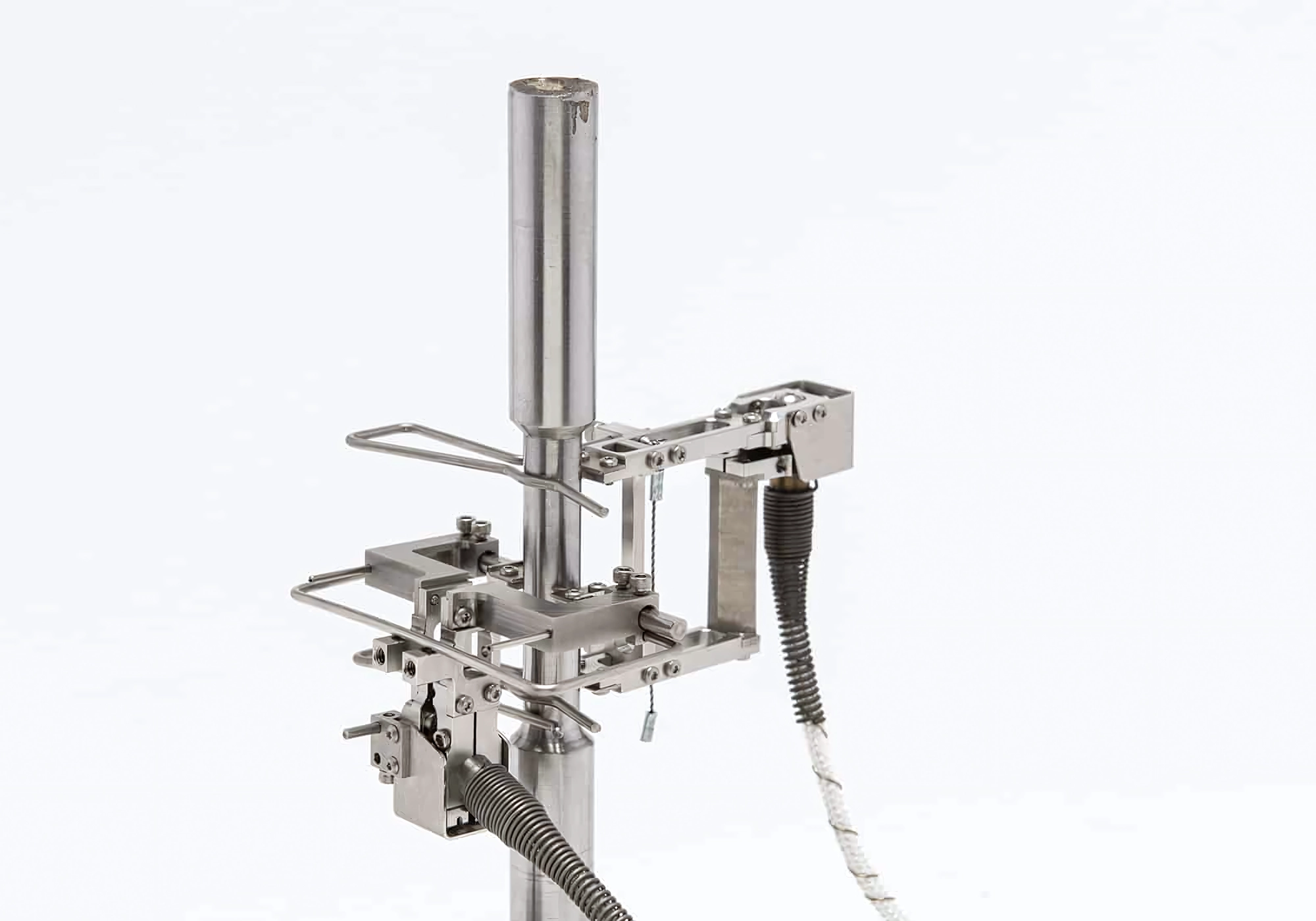

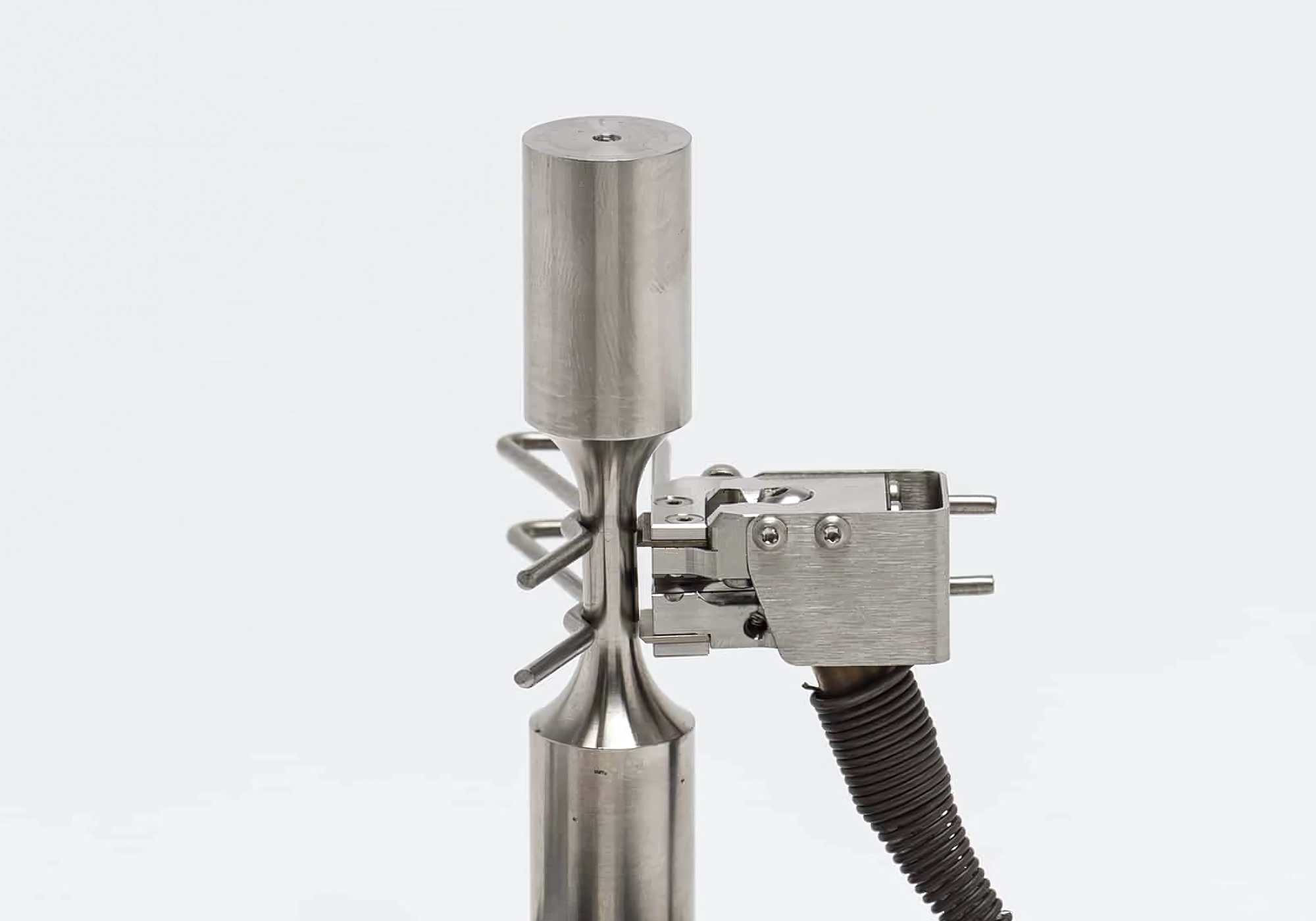

모델 7642는 신율계 전체가 고온에 노출되는 환경 챔버 내에서 사용하도록 설계된 정전용량식 신율계로,
별도의 냉각 없이 최대 700 °C(1300 °F)까지 사용 가능합니다.
기본 정보
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
무냉각 고온용 신율계
모델번호
7642
사양 및 기능
표점 거리
10 – 50 mm
측정 범위
2.5 mm to 12.5 mm
온도 범위
실온 ~ 700 °C (1300 °F)
최대 800 °C까지 사용 가능 (자세한 내용은 Epsilon 문의)
약 600 °C 이상에서 장시간 시험 시 와이어폼 조정 또는 교체 필요
센서 케이블
고온용 삼축 케이블 0.7 m (2.5 ft) + 실온 연장 케이블 1.5 m (5 ft)
출력 케이블
유연한 아날로그 출력 케이블, 길이: 2.4 m (8 ft)
작동 힘
일반적으로 100 g 미만
환경 조건
고온 시험용, 건조 공기 또는 불활성/비부식성 가스 환경 권장
외형 치수
문의
표준 퀵 어태치 키트
원형 시편: 최대 Ø15 mm (0.60″)
평판 시편:
- 두께 최대 6.35 mm (0.25″) → 폭 최대 50 mm (2.0″)
- 두께 6.35 mm ~ 12.5 mm (0.25″ ~ 0.50″) → 폭 최대 19 mm (0.75″)
정확도 및 성능
정확도
ASTM E83 Class B-1
ISO 9513 Class 0.5
시험 성적서 포함
선형성
디지털 11점 선형화
전 측정 범위의 ±0.1% 이내 (typical)
해상도
@ 4 kHz: <55 PPM (0.006%FS) RMS
@ 100 Hz: <6 PPM (0.0006%FS) RMS
온도 감도
<100 PPM / °C (0.01%FS/°C) typical
※ 온도 보정 기능 참고
필터
아날로그: 100 Hz
디지털: 2 Hz ~ 3 kHz 선택 가능
데이터 및 출력
아날로그 출력
사용자 지정
±5 VDC 또는 ±10 VDC typical, 최대 ±10.8 VDC
디지털 출력
24비트 고속 이더넷 출력
내장 웹 인터페이스 포함
시험 지원
사이클 시험
일반적으로 25 Hz 이상
소형 이동량 유닛에서는 최대 100 Hz (@ 0.5 mm p-p)
전원 및 시스템
전원
국가별 전원 어댑터 포함

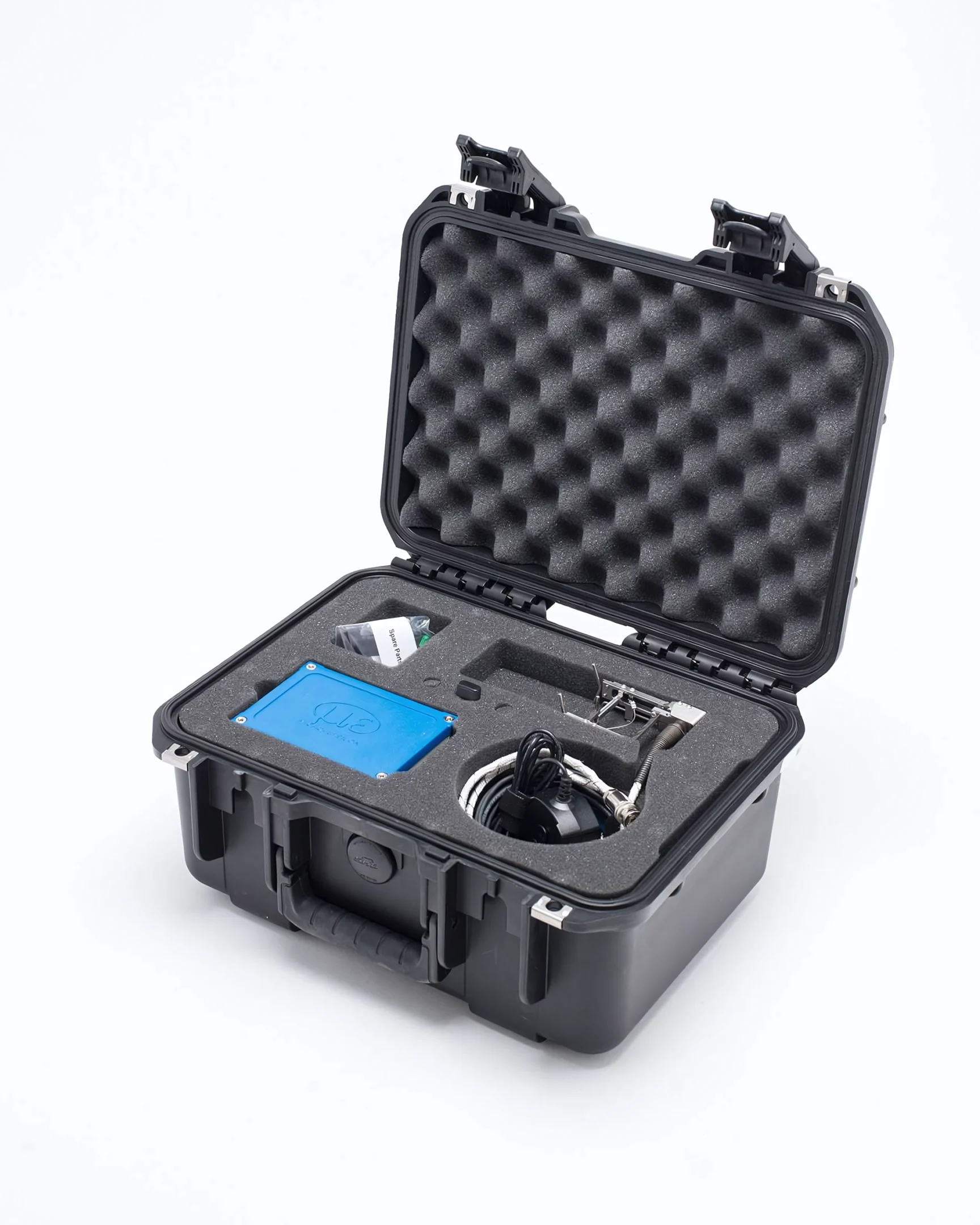

Epsilon 7642 무냉각 고온용 신율계는 고온용 정전용량 센서를 사용하며 냉각 없이 최대 700 °C까지 작동합니다. 금속, 복합재, 고온 폴리머의 인장·압축·사이클 시험에 적합하며, 인장·압축 양방향 변위 측정이 가능합니다. 고속 디지털 출력과 내장 보정 기능을 갖춘 DT6229 컨트롤러가 기본 제공됩니다.
