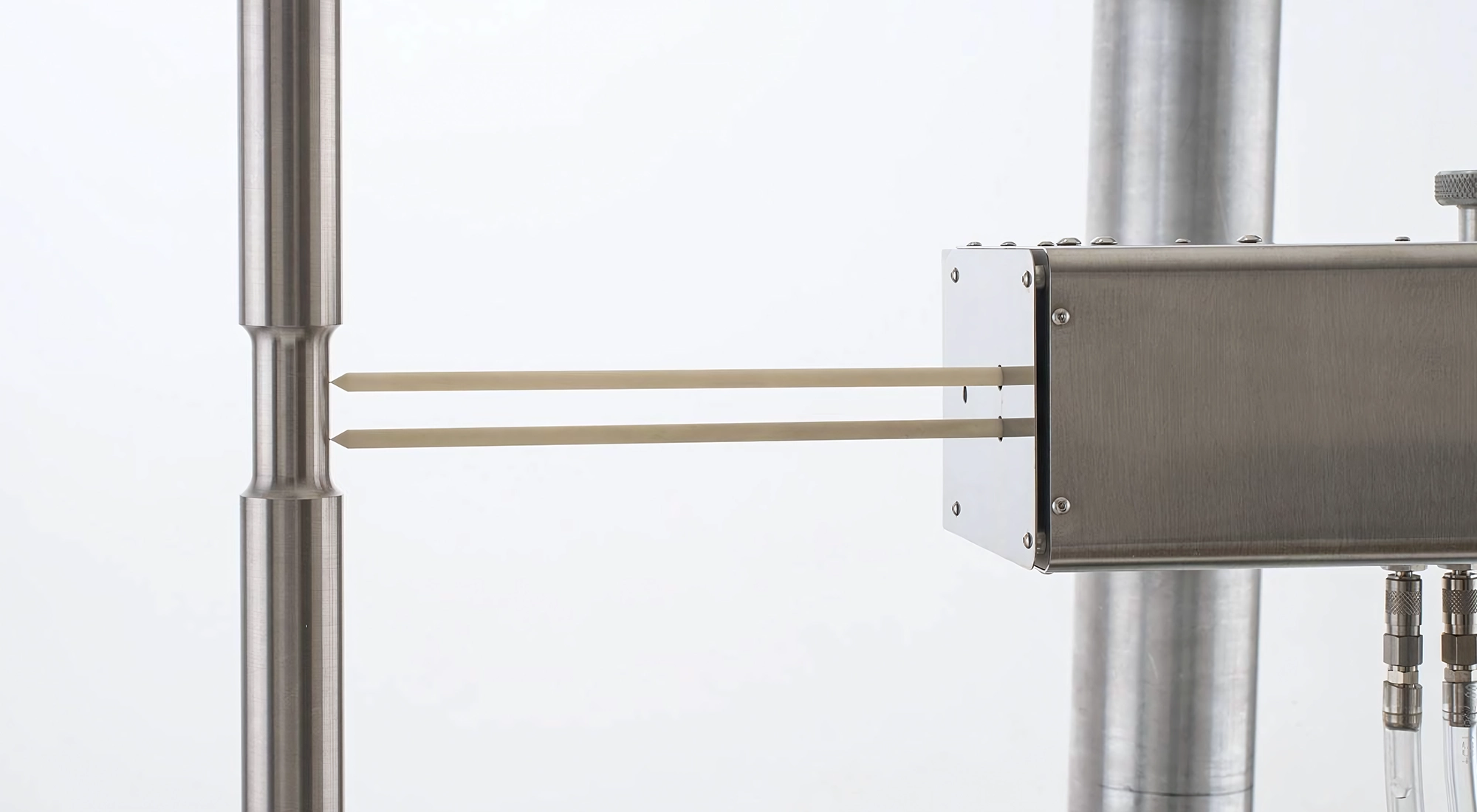

High Temperature Axial/Torsional Extensometers (1200°C or 1600°C) – Model 7650
Epsilon 7650 고온 축/비틀림 신율계
축/비틀림 시험기에서 고온 시편의 축 및 비틀림 변형률을 동시에 측정합니다.
재료 시험용 시험로나 유도 가열과 함께 최대 1600°C(2900°F)까지 사용 가능합니다.
이축 변형률 제어 피로 시험에 사용할 수 있습니다.

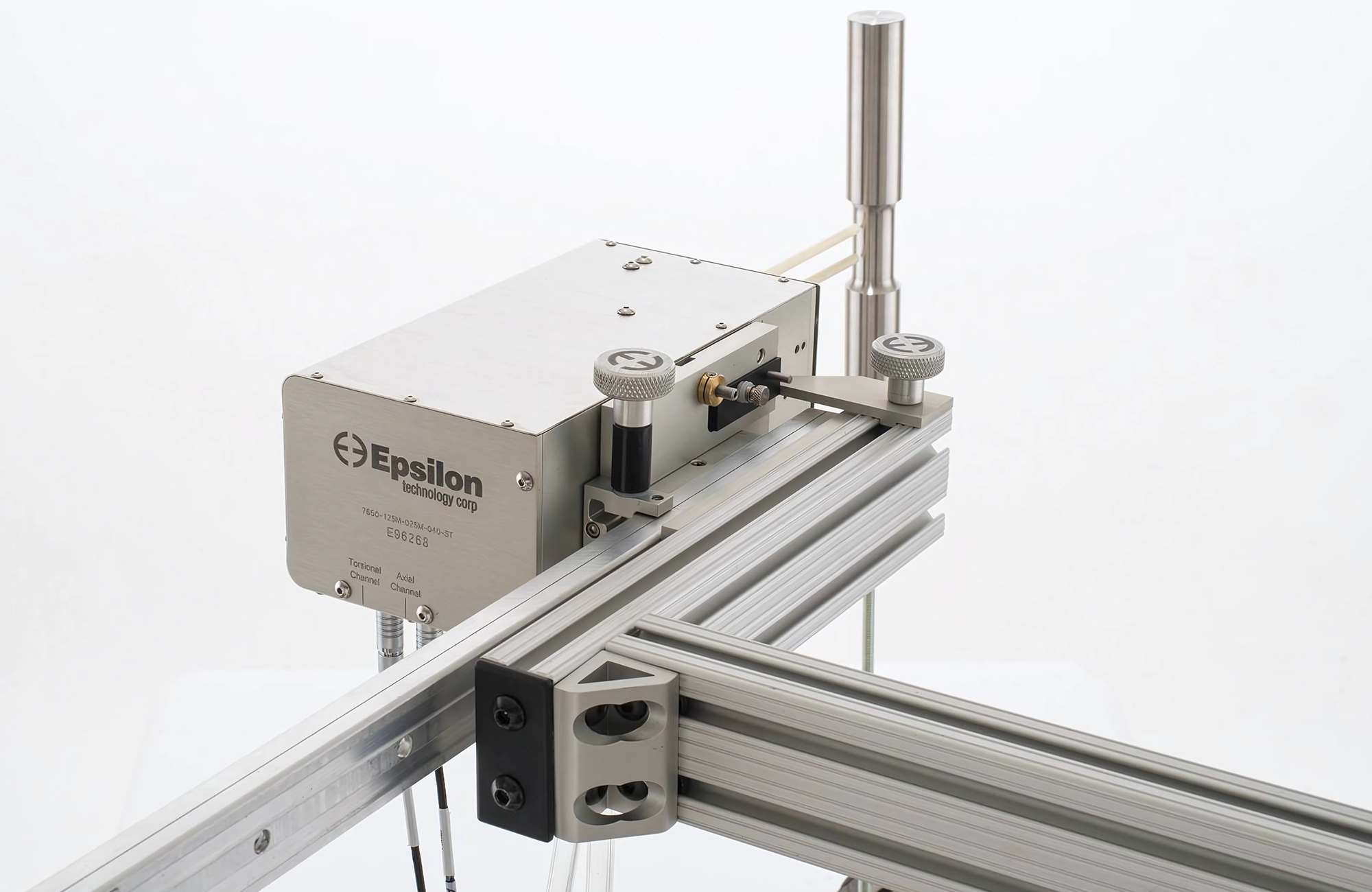

슬라이드 마운트 방식으로 가열된 시편에도 몇 초 만에 장착됩니다.
MODEL 7650 데이터시트
기본 정보
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
고온 축/비틀림 신율계
모델번호
7650
측정 사양
표점 거리
12.5 – 25 mm
측정 범위
축 방향: +2.5 mm(인장) / −0.5 mm(압축), 비틀림: ±2° (통상)
시편 범위
대부분의 원형 시편에 적합, 권장 직경 ≥10 mm
시험기 프레임 구성
비틀림 액추에이터가 시편 상부/하부 어느 쪽에 있어도 장착 가능
온도 범위
표준형(-ST): 최대 1200 °C (2200 °F)
고온 옵션(-HT): 최대 1600 °C (2900 °F)
사용 환경
건조 공기, 불활성/비부식성 가스 환경 권장
작동 힘
일반적으로 <30 g
접촉력
일반적으로 <560 g
냉각 인터페이스
1/8″(3.2 mm) ID 호스용 바브 피팅 2개
센서 케이블 / 출력 케이블
센서 케이블: 실온용 2 m (6.5 ft)
출력 케이블: 유연한 아날로그 케이블 2.4 m (8 ft)
정확도 및 성능
정확도
축방향: ASTM E83 Class B-1, ISO 9513 Class 0.5 충족 (시험 성적서 포함)
비틀림 채널: 모든 표준 유닛 선형성 ≤0.10% FS 또는 더 우수
선형성
11점 디지털 선형화, 축/비틀림 모두 ≤0.2% FS (typical)
히스테리시스
≤0.2% FS (typical)
해상도
@ 4 kHz: <75 PPM (0.0075%FS) RMS
@ 100 Hz: <6 PPM (0.0006%FS) RMS
기준: 표점 거리(gauge length)
데이터 및 출력
아날로그 출력
사용자 지정, ±10 VDC typical, 레일 ±10.8 VDC
디지털 출력
24비트 고속 Ethernet 출력, 내장 웹 인터페이스
필터
아날로그: 100 Hz 선택
디지털: 2 Hz ~ 3 kHz 선택 가능
시험 지원
사이클 시험
최대 10 Hz (시험기/진폭에 따라 상이)
전원 및 시스템
인가 전압
권장: 5 ~ 10 VDC
최대: 12 VDC 또는 VAC
전원
국가 규격에 맞는 전원 공급 장치 포함
Epsilon 신율계용 나이프엣지
아래의 모든 나이프엣지는 나이프엣지를 사용하는 Epsilon 신율계 전 모델에 호환됩니다. 단, 세라믹 로드를 사용하는 고온 신율계, 콘 포인트 접촉이 필요한 특수 신율계, 아스팔트 신율계, 클립온 게이지 및 디플렉토미터는 제외됩니다.
표준 나이프엣지
경화 공구강으로 제작되어 다양한 용도에 사용되며, 원형 및 직사각형 시편 모두에 적용할 수 있습니다. 대부분의 Epsilon 신율계에 기본 제공되는 표준 나이프엣지입니다.
3점 접촉식 나이프엣지
평판 시편에 권장됩니다. 3점 접촉 구조로 평판 시편에서 안정적인 접촉을 보장합니다. 너비가 10 mm 미만인 평판 시편의 경우 표준형 1개와 단일점(single-point) 나이프엣지 1개를 함께 사용할 수 있습니다.
내마모성 카바이드 나이프엣지
경질 재료 시험에서 표준 나이프엣지의 미끄럼 또는 급마모가 발생하는 경우를 위한 대안으로 설계된 초경질, 이중 베벨 나이프엣지입니다. 날 유지성이 뛰어나며 수명이 길어집니다. 철근에는 사용하지 마십시오. 매우 예리하여 응력 집중에 민감한 적용에는 부적합합니다. 사용 온도 등급 540 °C.
노치 민감 재료용 나이프엣지
이 나이프엣지는 이중 베벨 설계와 견고한 공구강 구조로, 파단 시 표준형 또는 내마모형 나이프엣지에서 흔히 발생하는 칩핑 손상을 줄여야 하는 용도에 적합합니다. 또한 날이 지나치게 예리하지 않아, 노치 민감한 적용에도 잘 맞습니다.
V형 나이프엣지
원형 시편용으로 설계되어 신율계를 시편 중심에 자동 정렬합니다. 지름이 다른 시편 사이에서 접촉점이 달라질 수 있으므로, 이 나이프엣지를 쓰는 장비는 동일 지름의 교정용 포스트로 교정해야 합니다. 암이 긴 신율계에서는 이로 인한 오차가 크지 않지만, 암이 짧은 장비에서는 반드시 고려해야 합니다.
연장형 나이프엣지
그립 사이가 매우 가까운 등 추가 길이가 필요한 용도를 위한 나이프엣지입니다. 특별 주문으로만 제공됩니다. 기존 신율계에 후장착할 경우 재교정이 필요합니다.
내식성 스테인리스 나이프엣지
부식 저항이 요구되는 환경에서 사용하도록 설계된 경화 처리 나이프엣지입니다. 주요 적용 분야는 생체의료 시험이며, 염수 용액에 노출될 수 있는 조건에서 사용됩니다.
라운드형 나이프엣지
횡방향 신율계, 및 무딘 날이 필요한 적용을 위해 설계된 나이프엣지입니다. 주로 모델 3575와 같은 횡방향/지름 방향 신율계에서 사용됩니다.
세라믹 나이프엣지
금속 나이프엣지가 과도하게 마모되기 쉬운 경질 금속의 저사이클 피로 적용에서 주로 사용됩니다. 또한 침수형 모델 4030 신율계에서 신율계와 시험편 사이의 갈바닉 부식을 방지하기 위해 사용됩니다.
파괴 역학용 볼트온 나이프엣지
COD 게이지를 파괴 역학 및 피로 균열 성장 시편에 부착하기 위한 재사용 가능한 볼트 고정식 나이프엣지입니다. 2개 1세트로 판매되며, 나이프엣지 각도는 30°입니다. 니켈 도금 공구강으로 제작되었습니다. 2-56 규격, 길이 1/4인치 나사 4개 및 육각 렌치가 포함되며, 나사 구멍은 M2 나사와도 호환됩니다. 사용 온도 등급 500 °C(932 °F)입니다.
여기에 제목 텍스트 추가
여기에 제목 텍스트 추가
조금 더 궁금하신가요? MODEL 7650 FAQ
Model 7650은 어떤 시험과 환경에 적합한가요?
이축 시험기에서 축과 비틀림을 동시에 가하는 고온 시험에 맞춰 설계되었습니다. 재료 시험 퍼니스 또는 유도 가열 환경에서 1200°C 옵션 또는 1600°C 옵션으로 사용합니다. 핫 마운트가 가능하고 완전 반전 조건의 스트레인 제어 피로 시험을 최대 약 10 Hz까지 지원합니다. 권장 시편은 원형이며 지름 10 mm 이상이 바람직합니다.
7650과 3550의 선택 기준은 무엇인가요?

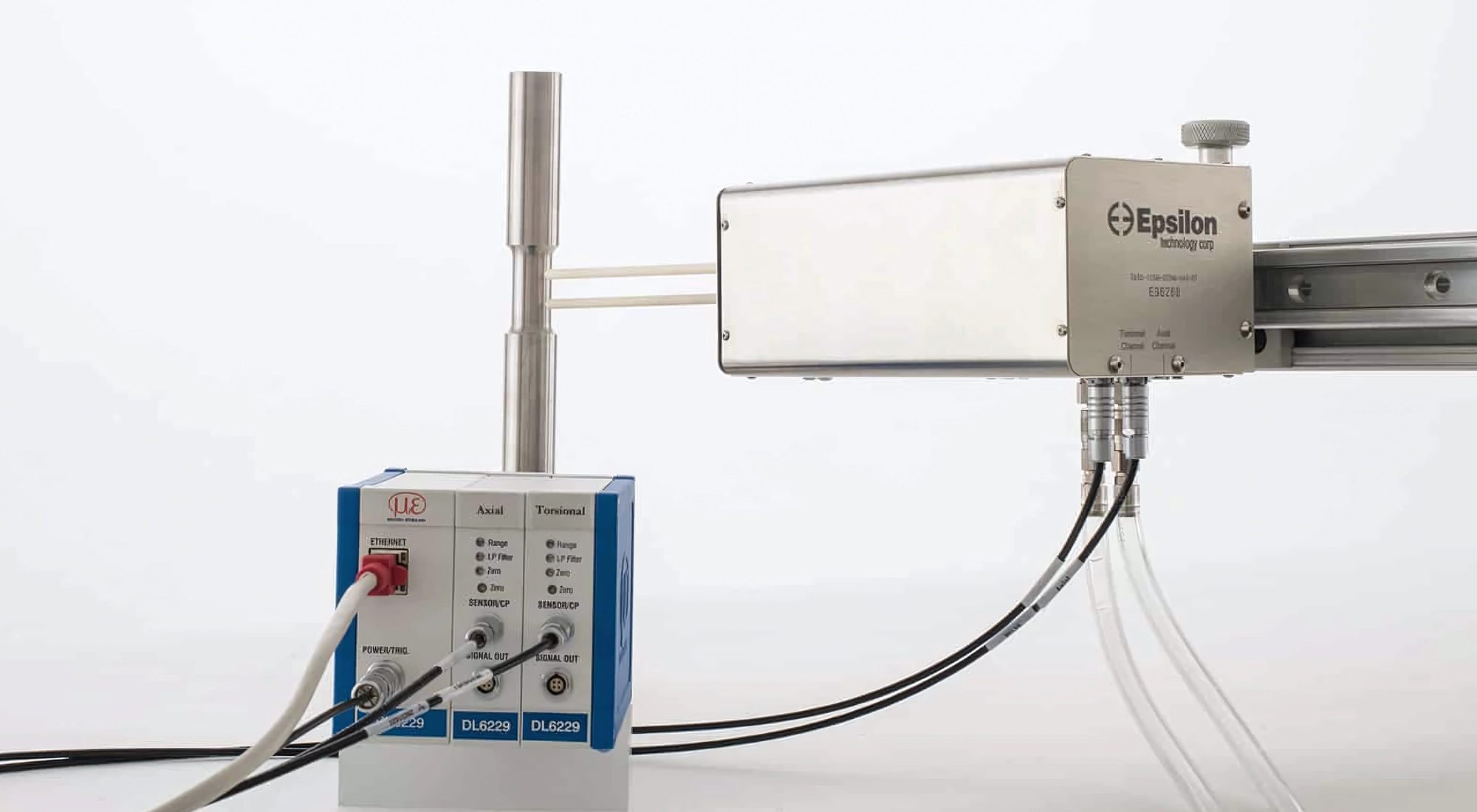

3550은 상온 중심의 축/비틀림 동시 측정에 적합하며 권장 사이클 주파수는 약 2 Hz입니다. 7650은 고온 퍼니스나 유도 가열 환경에서 최대 10 Hz까지 지원하고 핫 마운트와 자동 표점 설정, 액체 냉각, 디지털 컨트롤러를 제공합니다.
7650과 3549의 차이는 무엇인가요?
3549는 고온 축방향 전용 접촉식 신율계입니다. 7650은 고온에서 축과 비틀림을 동시에 측정하며 캡acitance 센서를 사용하고 전용 디지털 컨트롤러가 포함됩니다. 두 모델 모두 핫 마운트와 슬라이드 마운트를 지원하지만 7650은 이축 고주파 피로에 최적화되어 있습니다.
로드 재질 선택은 어떻게 하나요?
1200°C 운용에는 고순도 알루미나 로드를, 1600°C 운용에는 실리콘 카바이드 로드를 사용합니다. 퍼니스 온도와 분위기, 로드 길이 요구사항에 맞춰 선택합니다.
축과 비틀림 크로스토크 최소화는 어떤 이점이 있나요?
한 축의 변형이 다른 축 신호에 섞여 보이는 비율을 낮춰 축과 비틀림을 독립적으로 정확히 측정합니다. 7650은 구조와 센서 설계, 전자부 보정으로 크로스토크를 억제합니다.
다점 선형화와 선형성 수치는 무엇을 뜻하나요?
11점 디지털 선형화로 전 구간 직선 응답에 근접하게 보정합니다. 전형 선형성은 축과 비틀림 모두 약 0.2% FS이며 비틀림 채널은 표준 기준으로 0.10% FS 또는 더 좋게 제공됩니다.
접촉력과 작동력의 차이는 무엇인가요?
접촉력은 로드가 시편을 누르는 힘으로 전형적으로 560 g 미만이며 표면 손상과 마찰 영향을 줄이기 위해 일정하게 관리합니다. 작동력은 장비 내부 구동에 필요한 힘으로 전형적으로 30 g 미만입니다.
캡acitance 센서는 무엇이며 왜 쓰나요?
비접촉 전기 용량 변화를 사용하는 고감도 변위 센서로, 작동력이 낮고 고주파 응답과 분해능이 우수합니다. 고온 환경에서 낮은 접촉력과 높은 해상도를 동시에 달성하는 데 유리합니다.
Epsilon 7650 고온 축/비틀림 신율계는 이축 하중기에서 원형 시편의 축·비틀림 변형을 동시에 고정밀 측정하는 고온용 신율계입니다. 로드프레임 고정·슬라이드 접촉과 자동 표점으로 열평형 후 고온 장착 가능, 10 Hz까지 변형률 제어 피로시험 지원. 정전용량 센서와 필터·다점 선형화로 축간 간섭·진동을 최소화하며, 액체 냉각식으로 1200°C 알루미나, 1600°C SiC 로드를 사용합니다. 맞춤 구성 제공.
전단 변형률
Epsilon의 축·비틀림 신율계는 도면에 표시된 전단 변형률 γ를 직접 측정하도록 설계되었습니다. 이 설계는 시험 시편의 반지름 R1을 몰라도 전단 변형률을 정확히 산출할 수 있게 합니다.
전단 변형률은 비틀림각 φ(비틀림 시험에서 흔히 참조되는 파라미터)와 다음 관계로 연결됩니다:
비틀림을 받는 봉의 전단 변형률 계산식 — Epsilon Technology
γ 대신 φ를 직접 측정하는 신율계의 경우, 올바른 전단 변형률을 구하려면 시편 지름이 바뀔 때마다, 또한 축방향 변형에 대해서도 보정이 필요합니다.
아래 두 예시는 동일한 전단 변형률에서 시편 지름 변화에 따라 비틀림각이 어떻게 달라지는지 보여 줍니다.
