High Temperature, Low Strain, Extended Performance Capacitive Extensometers (1200°C or 1600°C) – Model 7650A
Epsilon 7650A 정전용량식 고온 신율계

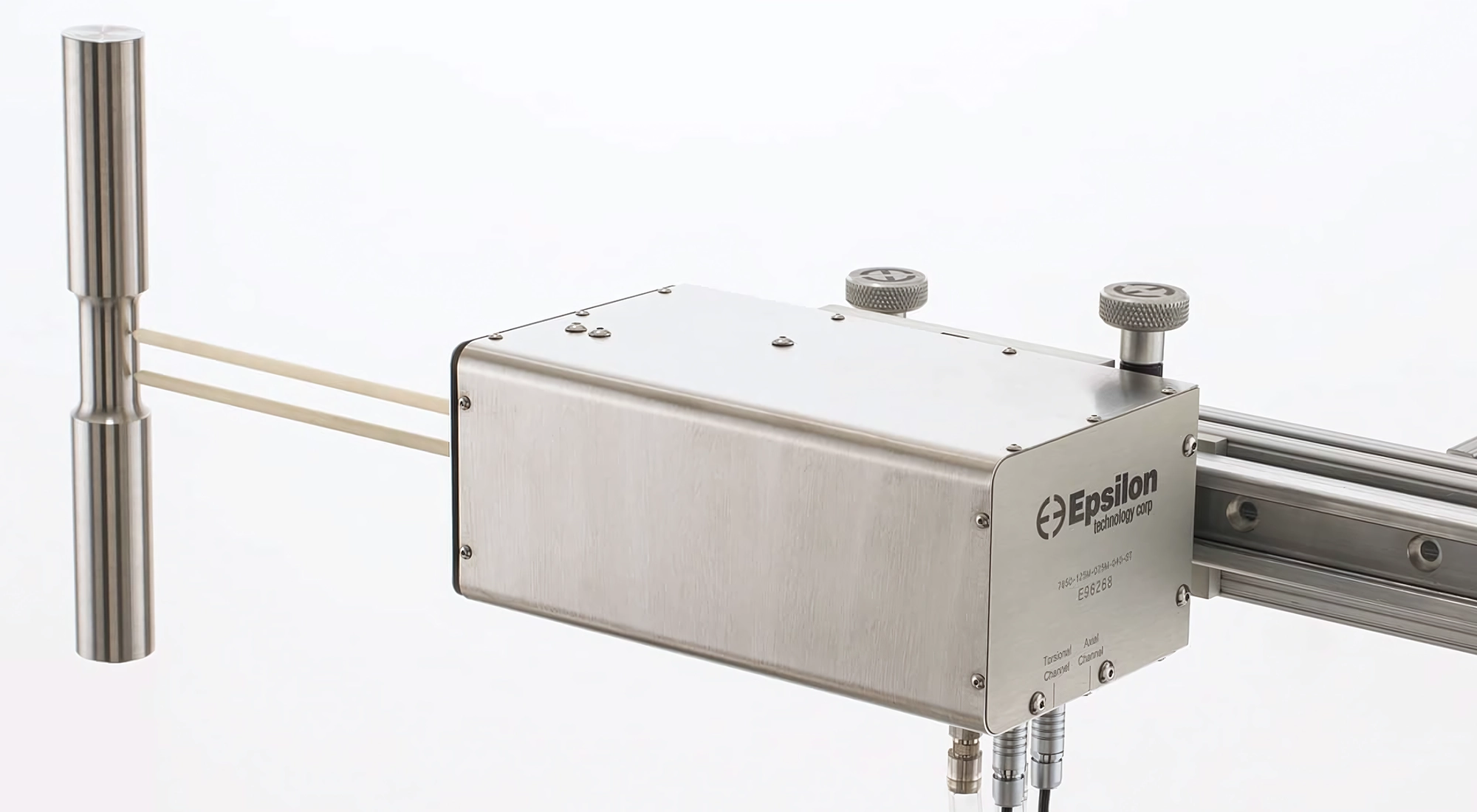

모델 7650A는 최대 1600 °C(2900 °F)의 온도에서 시편의 축 방향 변형률을 정밀하게 측정하는 신율계로, 재료 시험용 시험로나 유도 가열 시스템에 대응합니다.

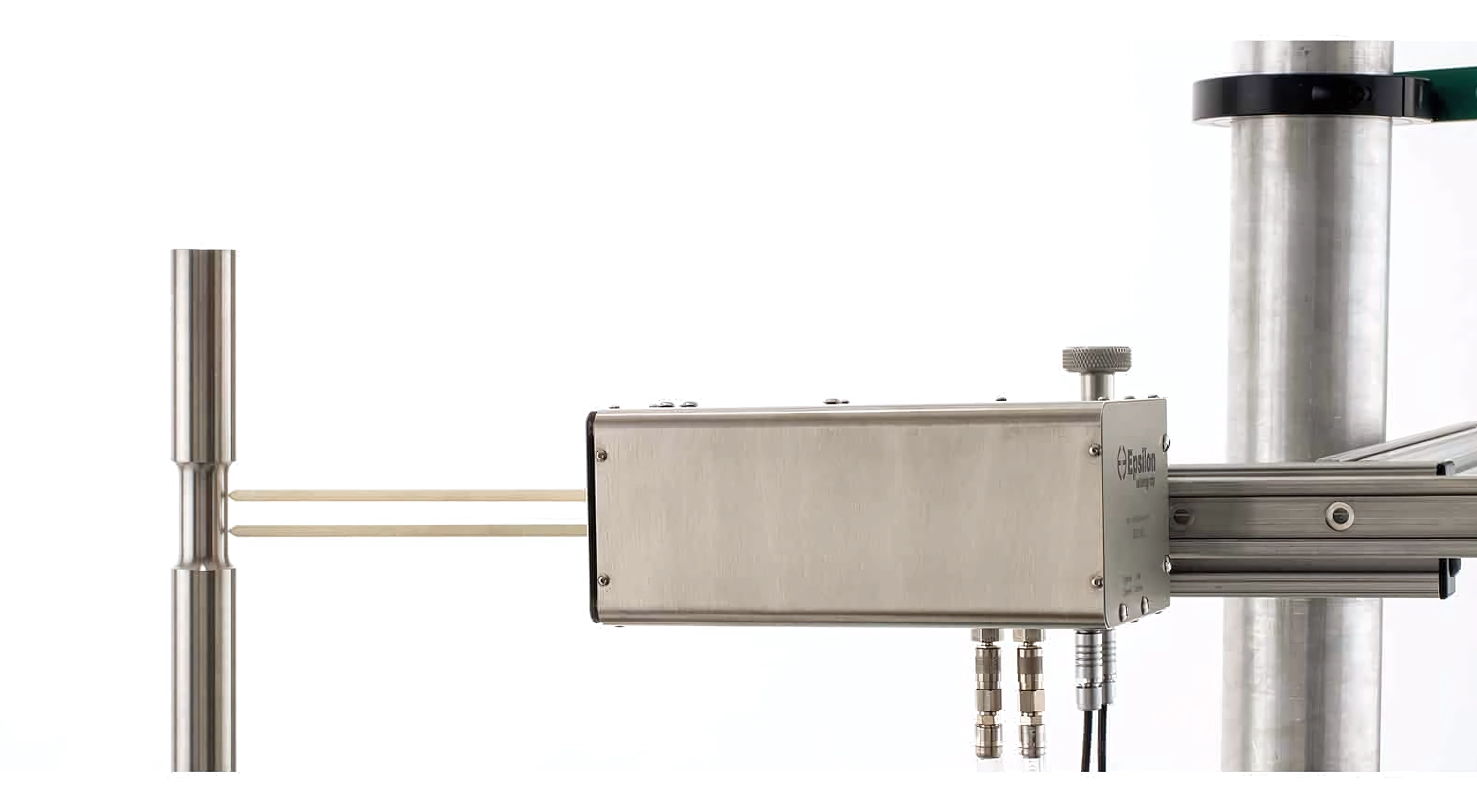

변형률 제어 방식의 고주파 피로 시험에 적합하며, 슬라이드 마운트 방식으로 고온 시편에도 수 초 만에 장착할 수 있습니다.
MODEL 7650A 데이터시트
기본 정보
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
고온 저변형 고성능 정전용량식 신율계
모델번호
7650A
사양 및 기능
표점 거리
12.5 – 25 mm
측정 범위
+2.5 mm / -0.5 mm (일반)
센서 케이블
실온용 케이블, 길이: 2 m (6.5 ft)
출력 케이블
유연한 아날로그 출력 케이블, 길이: 2.4 m (8 ft)

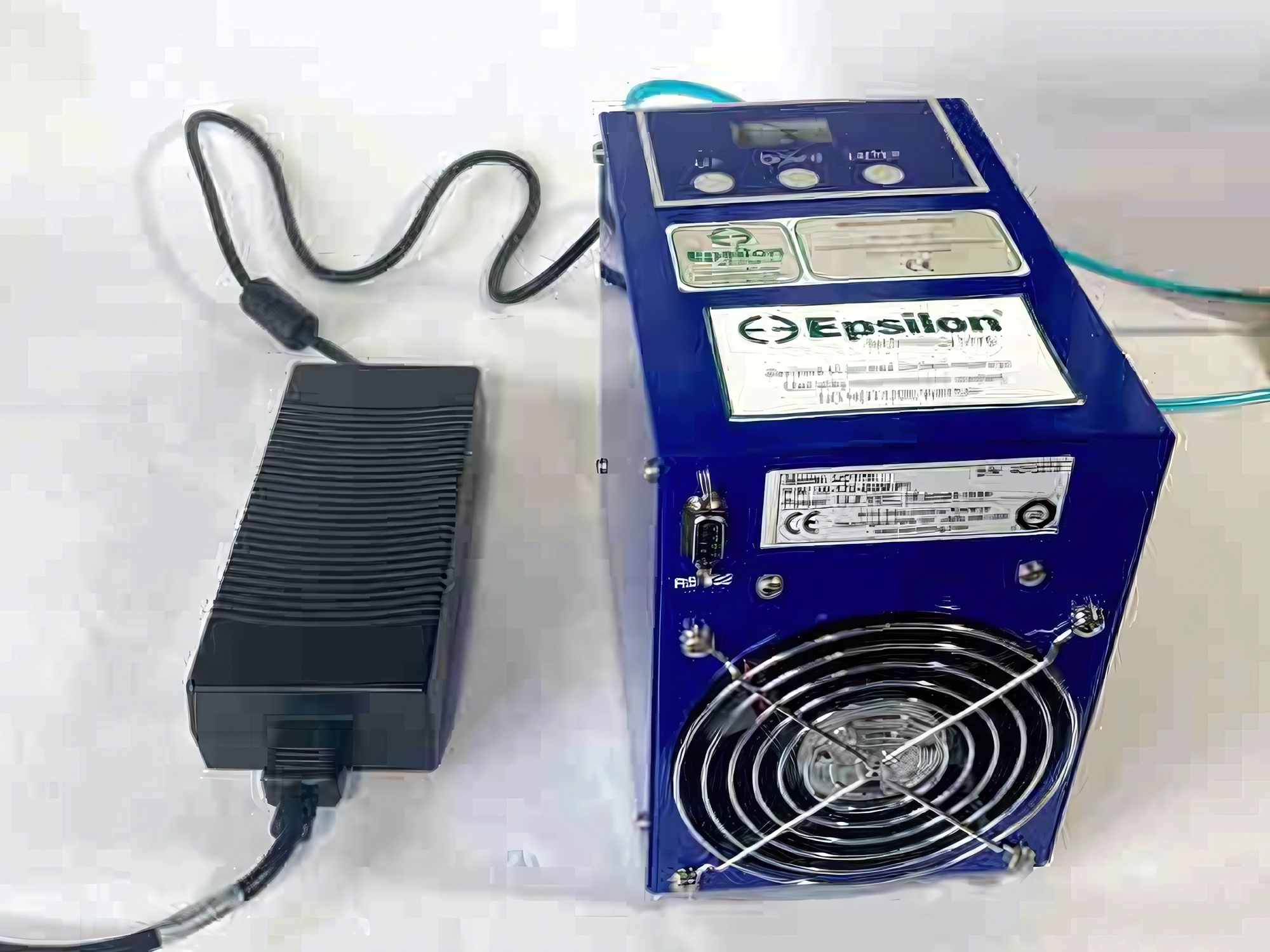

냉각 인터페이스
1/8” (3.2 mm) 내경 호스용 바브 피팅 2개
작동 힘
일반적으로 30 g 미만
접촉력
일반적으로 560 g 미만
사용 환경
건조한 공기, 불활성/비부식성 가스 환경에서의 시험 권장
정확도 및 성능
정확도
ASTM E83 Class B-1
ISO 9513 Class 0.5
시험 성적서 포함
※ 로드 길이 >250 mm (10″)일 경우 정확도 등급에 영향 가능
선형성
디지털 11점 선형화
전 측정 범위의 ±0.1% 이내 (typical)
히스테리시스
전 측정 범위의 ±0.1% 이내 (typical)
※ 보정된 거리에서 최적 변위 범위 기준
해상도
@ 4 kHz: <75 PPM (0.0075% FS) RMS
@ 100 Hz: <6 PPM (0.0006% FS) RMS
기준: 표점 거리 기준
필터
아날로그: 100 Hz
디지털: 2 Hz ~ 3 kHz 선택 가능
데이터 및 출력
아날로그 출력
사용자 지정 가능
일반적으로 ±10 VDC, 최대 ±10.8 VDC

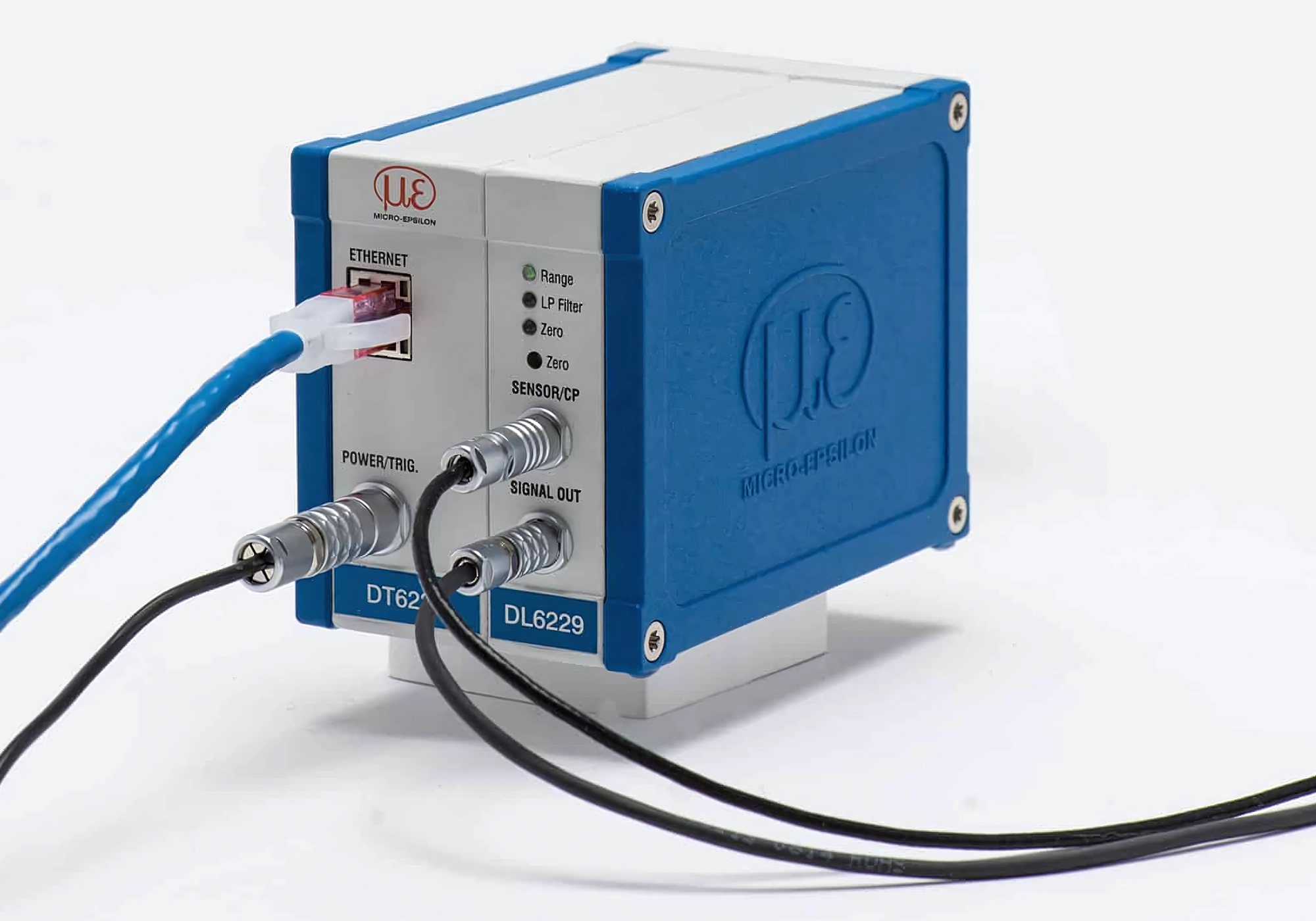

디지털 출력
24비트 고속 이더넷 출력
내장 웹 인터페이스 포함
시험 지원
사이클 시험
최대 10 Hz (시험 시스템 및 진폭에 따라 다름)
전원 및 시스템
전원
국가별 전원 공급 장치 포함
Epsilon 신율계용 나이프엣지
아래의 모든 나이프엣지는 나이프엣지를 사용하는 Epsilon 신율계 전 모델에 호환됩니다. 단, 세라믹 로드를 사용하는 고온 신율계, 콘 포인트 접촉이 필요한 특수 신율계, 아스팔트 신율계, 클립온 게이지 및 디플렉토미터는 제외됩니다.
표준 나이프엣지
경화 공구강으로 제작되어 다양한 용도에 사용되며, 원형 및 직사각형 시편 모두에 적용할 수 있습니다. 대부분의 Epsilon 신율계에 기본 제공되는 표준 나이프엣지입니다.
3점 접촉식 나이프엣지
평판 시편에 권장됩니다. 3점 접촉 구조로 평판 시편에서 안정적인 접촉을 보장합니다. 너비가 10 mm 미만인 평판 시편의 경우 표준형 1개와 단일점(single-point) 나이프엣지 1개를 함께 사용할 수 있습니다.
내마모성 카바이드 나이프엣지
경질 재료 시험에서 표준 나이프엣지의 미끄럼 또는 급마모가 발생하는 경우를 위한 대안으로 설계된 초경질, 이중 베벨 나이프엣지입니다. 날 유지성이 뛰어나며 수명이 길어집니다. 철근에는 사용하지 마십시오. 매우 예리하여 응력 집중에 민감한 적용에는 부적합합니다. 사용 온도 등급 540 °C.
노치 민감 재료용 나이프엣지
이 나이프엣지는 이중 베벨 설계와 견고한 공구강 구조로, 파단 시 표준형 또는 내마모형 나이프엣지에서 흔히 발생하는 칩핑 손상을 줄여야 하는 용도에 적합합니다. 또한 날이 지나치게 예리하지 않아, 노치 민감한 적용에도 잘 맞습니다.
V형 나이프엣지
원형 시편용으로 설계되어 신율계를 시편 중심에 자동 정렬합니다. 지름이 다른 시편 사이에서 접촉점이 달라질 수 있으므로, 이 나이프엣지를 쓰는 장비는 동일 지름의 교정용 포스트로 교정해야 합니다. 암이 긴 신율계에서는 이로 인한 오차가 크지 않지만, 암이 짧은 장비에서는 반드시 고려해야 합니다.
연장형 나이프엣지
그립 사이가 매우 가까운 등 추가 길이가 필요한 용도를 위한 나이프엣지입니다. 특별 주문으로만 제공됩니다. 기존 신율계에 후장착할 경우 재교정이 필요합니다.
내식성 스테인리스 나이프엣지
부식 저항이 요구되는 환경에서 사용하도록 설계된 경화 처리 나이프엣지입니다. 주요 적용 분야는 생체의료 시험이며, 염수 용액에 노출될 수 있는 조건에서 사용됩니다.
라운드형 나이프엣지
횡방향 신율계, 및 무딘 날이 필요한 적용을 위해 설계된 나이프엣지입니다. 주로 모델 3575와 같은 횡방향/지름 방향 신율계에서 사용됩니다.
세라믹 나이프엣지
금속 나이프엣지가 과도하게 마모되기 쉬운 경질 금속의 저사이클 피로 적용에서 주로 사용됩니다. 또한 침수형 모델 4030 신율계에서 신율계와 시험편 사이의 갈바닉 부식을 방지하기 위해 사용됩니다.
파괴 역학용 볼트온 나이프엣지
COD 게이지를 파괴 역학 및 피로 균열 성장 시편에 부착하기 위한 재사용 가능한 볼트 고정식 나이프엣지입니다. 2개 1세트로 판매되며, 나이프엣지 각도는 30°입니다. 니켈 도금 공구강으로 제작되었습니다. 2-56 규격, 길이 1/4인치 나사 4개 및 육각 렌치가 포함되며, 나사 구멍은 M2 나사와도 호환됩니다. 사용 온도 등급 500 °C(932 °F)입니다.
여기에 제목 텍스트 추가
여기에 제목 텍스트 추가
조금 더 궁금하신가요? MODEL 7650A FAQ
Model 7650A는 어떤 시험과 온도 조건에 적합한가요?
재료 시험 퍼니스 또는 유도가열 환경에서 최대 1600 °C까지 축방향 변형을 고정밀로 측정합니다. 인장, 압축, 완전 반전 조건의 피로 시험에 사용할 수 있으며 시험 주파수는 최대 10 Hz 수준입니다.
장착과 표점 설정은 어떻게 하나요?
로드 프레임에 견고히 고정하고 슬라이드 마운팅으로 가열된 시편에 수 초 만에 접촉시킵니다. 표점 거리는 장착 전에 자동으로 설정되며 미세 조정 기능을 제공합니다. 열평형 후 핫 마운팅이 가능합니다.
7650A와 7650의 차이는 무엇인가요?
7650A는 고온에서 축방향 저변형을 고정밀로 측정하는 모델입니다. 7650은 축, 비틀림을 동시에 측정하는 고온 이축 모델입니다. 사용 목적과 요구 축에 맞춰 선택하시면 됩니다.
Epsilon 7650A 정전용량식 고온용 신율계는 고온에서 최대 10 Hz까지 정밀한 인장·압축 변형률을 측정할 수 있는 정전용량식 신율계로, 슬라이드 방식으로 고온 시편에 장착됩니다. 낮은 작동력과 고해상도 측정을 위해 정전용량 센서를 사용하며, 액체 냉각 방식과 프로그래머블 필터링 기능을 갖추고 있어 고주파 피로 시험에 최적화되어 있습니다.
