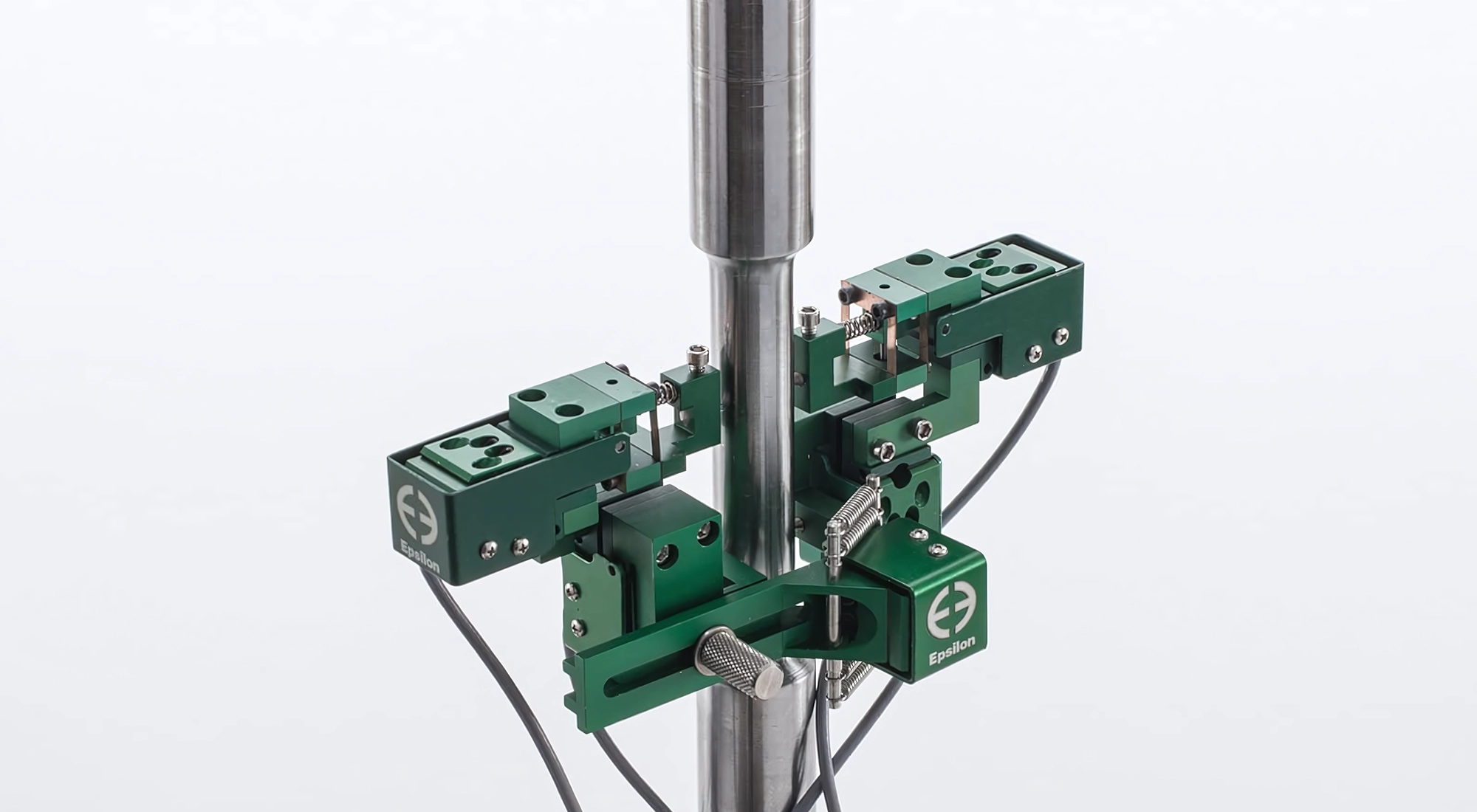

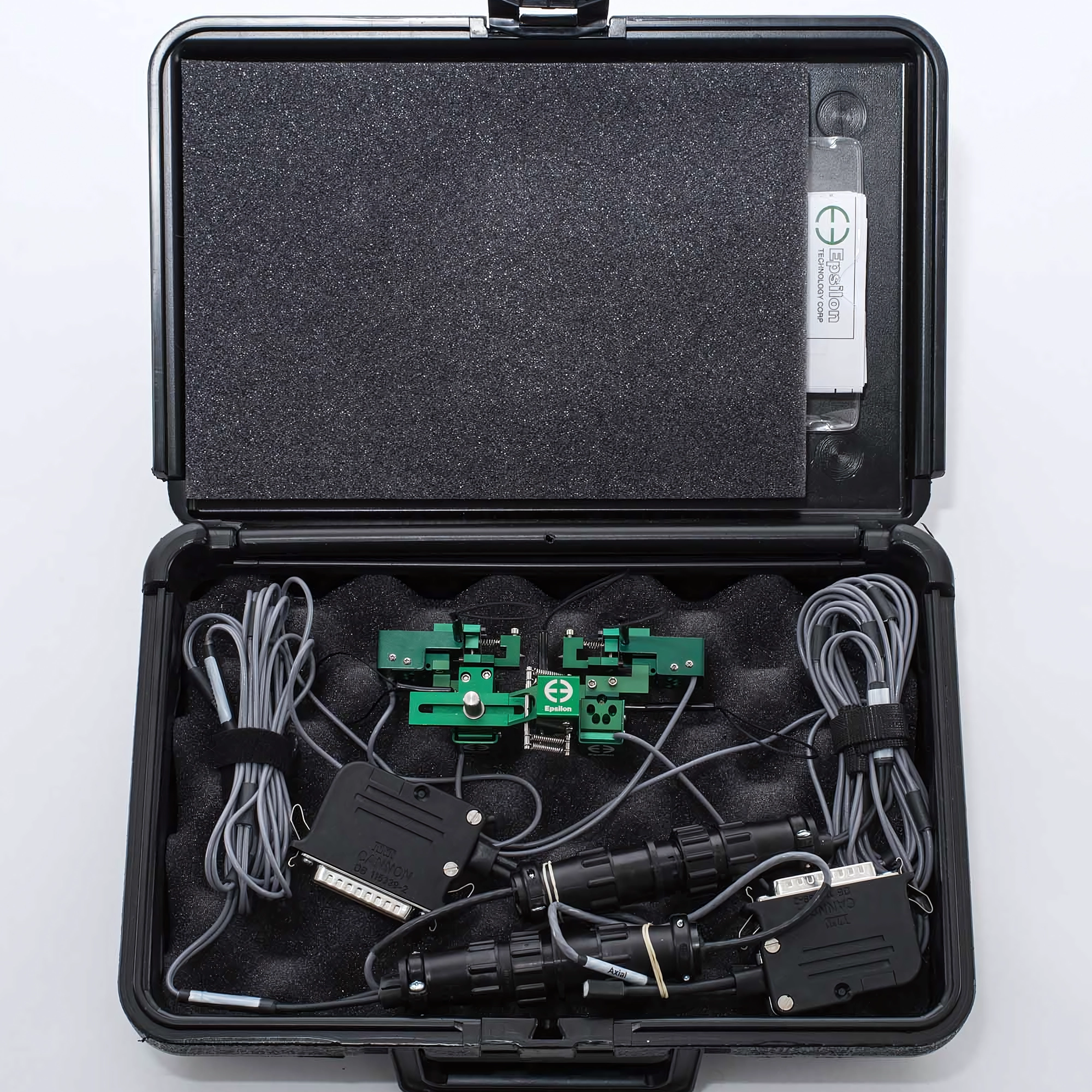

Epsilon Extensometer 3550 축 비틀림 신율계
Epsilon
EXTENSOMETER 3550
축·비틀림 시험기에서 시험되는 시편의 축 방향 변형과 비틀림 변형을 동시에 측정하도록 설계되었습니다.
MODEL 3550 데이터시트
기본 정보
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
축·비틀림 신율계
모델번호
3550
측정 사양
표점 거리
10 – 25 mm
측정 범위
5% 및 10% 축 방향; 최대 2.5° 비틀림
온도 범위
표준형(-ST): -40 °C ~ +100 °C (-40 °F ~ 210 °F)
케이블
일체형, 초유연 케이블 · 2.5 m (8 ft) 표준
작동 힘
일반적으로 <30 g
정확도 및 성능
정확도
축 방향: ASTM E83 Class B-1, ISO 9513 Class 0.5 충족
시험 성적서 포함
선형성
축 방향: 전측정범위의 ≤0.15% (typical)
비틀림: 전측정범위의 ≤0.20% (typical)
크로스토크
<0.5%
데이터 및 출력
출력
공칭 2 ~ 4 mV/V (모델에 따라 다름)
시험 지원
축·비틀림 측정 구성
축방향 및 비틀림(토션) 채널 사양 제공(선형성 명시)
전원 및 시스템
인가 전압
권장: 5 ~ 10 VDC
최대: 12 VDC 또는 VAC
MODEL 3550 체크포인트
Epsilon 신율계용 나이프엣지
아래의 모든 나이프엣지는 나이프엣지를 사용하는 Epsilon 신율계 전 모델에 호환됩니다. 단, 세라믹 로드를 사용하는 고온 신율계, 콘 포인트 접촉이 필요한 특수 신율계, 아스팔트 신율계, 클립온 게이지 및 디플렉토미터는 제외됩니다.
표준 나이프엣지
경화 공구강으로 제작되어 다양한 용도에 사용되며, 원형 및 직사각형 시편 모두에 적용할 수 있습니다. 대부분의 Epsilon 신율계에 기본 제공되는 표준 나이프엣지입니다.
3점 접촉식 나이프엣지
평판 시편에 권장됩니다. 3점 접촉 구조로 평판 시편에서 안정적인 접촉을 보장합니다. 너비가 10 mm 미만인 평판 시편의 경우 표준형 1개와 단일점(single-point) 나이프엣지 1개를 함께 사용할 수 있습니다.
내마모성 카바이드 나이프엣지
경질 재료 시험에서 표준 나이프엣지의 미끄럼 또는 급마모가 발생하는 경우를 위한 대안으로 설계된 초경질, 이중 베벨 나이프엣지입니다. 날 유지성이 뛰어나며 수명이 길어집니다. 철근에는 사용하지 마십시오. 매우 예리하여 응력 집중에 민감한 적용에는 부적합합니다. 사용 온도 등급 540 °C.
노치 민감 재료용 나이프엣지
이 나이프엣지는 이중 베벨 설계와 견고한 공구강 구조로, 파단 시 표준형 또는 내마모형 나이프엣지에서 흔히 발생하는 칩핑 손상을 줄여야 하는 용도에 적합합니다. 또한 날이 지나치게 예리하지 않아, 노치 민감한 적용에도 잘 맞습니다.
V형 나이프엣지
원형 시편용으로 설계되어 신율계를 시편 중심에 자동 정렬합니다. 지름이 다른 시편 사이에서 접촉점이 달라질 수 있으므로, 이 나이프엣지를 쓰는 장비는 동일 지름의 교정용 포스트로 교정해야 합니다. 암이 긴 신율계에서는 이로 인한 오차가 크지 않지만, 암이 짧은 장비에서는 반드시 고려해야 합니다.
연장형 나이프엣지
그립 사이가 매우 가까운 등 추가 길이가 필요한 용도를 위한 나이프엣지입니다. 특별 주문으로만 제공됩니다. 기존 신율계에 후장착할 경우 재교정이 필요합니다.
내식성 스테인리스 나이프엣지
부식 저항이 요구되는 환경에서 사용하도록 설계된 경화 처리 나이프엣지입니다. 주요 적용 분야는 생체의료 시험이며, 염수 용액에 노출될 수 있는 조건에서 사용됩니다.
라운드형 나이프엣지
횡방향 신율계, 및 무딘 날이 필요한 적용을 위해 설계된 나이프엣지입니다. 주로 모델 3575와 같은 횡방향/지름 방향 신율계에서 사용됩니다.
세라믹 나이프엣지
금속 나이프엣지가 과도하게 마모되기 쉬운 경질 금속의 저사이클 피로 적용에서 주로 사용됩니다. 또한 침수형 모델 4030 신율계에서 신율계와 시험편 사이의 갈바닉 부식을 방지하기 위해 사용됩니다.
파괴 역학용 볼트온 나이프엣지
COD 게이지를 파괴 역학 및 피로 균열 성장 시편에 부착하기 위한 재사용 가능한 볼트 고정식 나이프엣지입니다. 2개 1세트로 판매되며, 나이프엣지 각도는 30°입니다. 니켈 도금 공구강으로 제작되었습니다. 2-56 규격, 길이 1/4인치 나사 4개 및 육각 렌치가 포함되며, 나사 구멍은 M2 나사와도 호환됩니다. 사용 온도 등급 500 °C(932 °F)입니다.
여기에 제목 텍스트 추가
여기에 제목 텍스트 추가
조금 더 궁금하신가요? MODEL 3550 FAQ
3550은 어떤 시험·시편에 적합한가요?

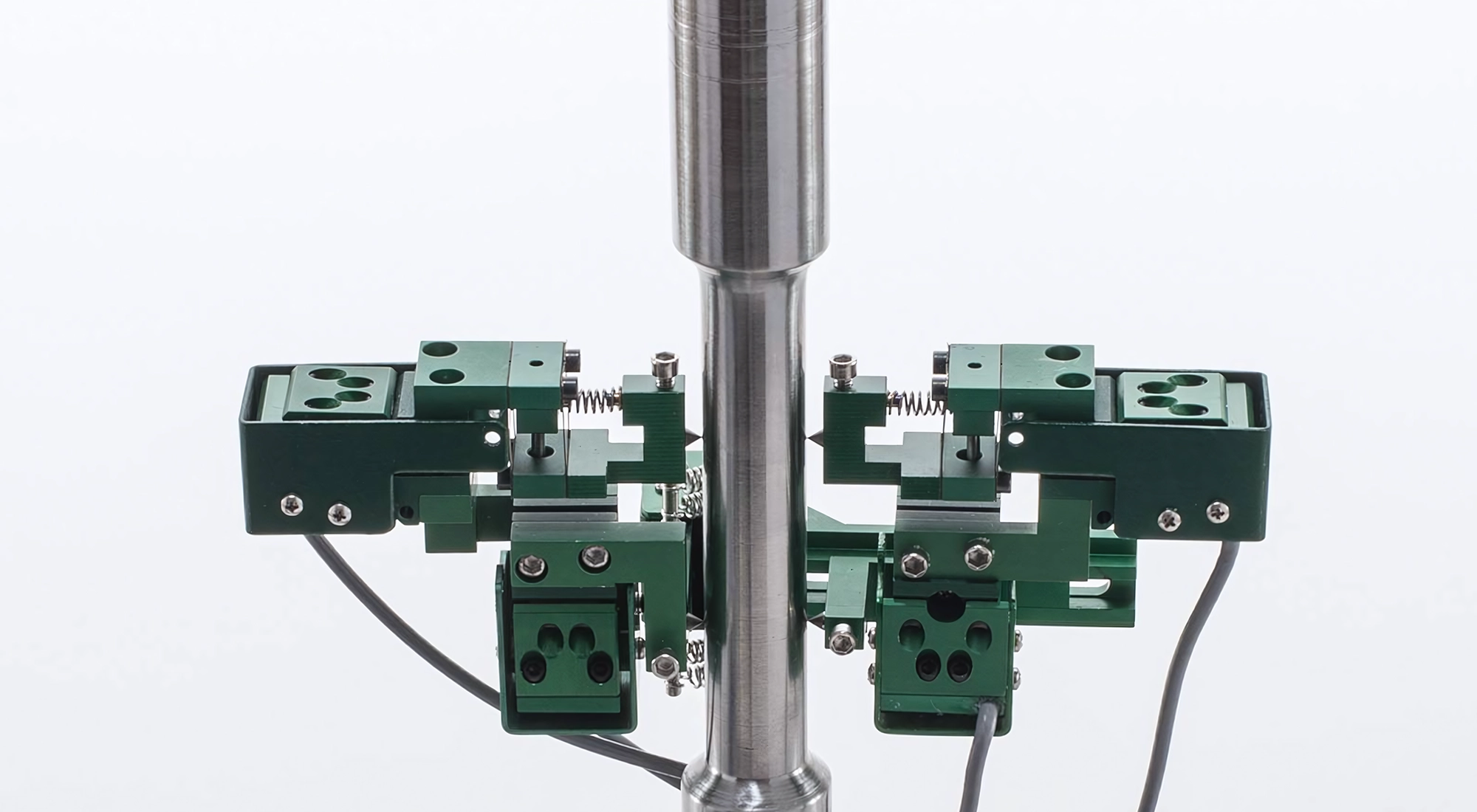

축과 비틀림을 동시에 가하는 이축 시험기에서 원형 시편 지름 9.5–25.4 mm에 자립 장착해 축변형과 비틀림을 동시에 측정합니다. 양방향 변위로 완전 반전 사이클 시험에 대응하며 권장 사이클 주파수는 약 2 Hz입니다. 축과 비틀림 간 크로스토크를 최소화하는 설계와 듀얼 플렉셔 구조로 정확도와 내구성을 확보했습니다.
시편 지름이 달라도 재교정 없이 쓸 수 있나요?
풀 브리지 350 Ω, 출력 2–4 mV/V, 여자 5–10 VDC 권장으로 대부분의 컨트롤러 스트레인 채널과 호환됩니다. 정확도는 축방향 기준 ASTM E83 B-1 및 ISO 9513 Class 0.5를 충족합니다. 전형적 선형성은 축 ≤0.15% FS, 비틀림 ≤0.20% FS이며 크로스토크는 0.5% 미만입니다.
축과 비틀림을 각각 다른 센서로 측정하는 것과 비교하면 어떤가요?
한 장비에서 동시 측정하므로 기준축 정렬과 시간 동기성이 좋고 축/비틀림 간 간섭이 작습니다. 별도 센서 두 개를 쓰면 세팅과 동기화가 복잡해지고 보정 항목이 늘어날 수 있습니다.
원형이 아닌 시편에도 사용할 수 있나요?
기본은 원형 시편에 최적화되어 있습니다. 비원형이나 특수 형상은 표점 거리와 측정 범위, 접촉자 형상 등을 포함한 주문 구성이 필요합니다.
표점 거리는 무엇인가요?
두 표점 사이의 초기 거리입니다. 시험 규격과 시편 지름 또는 폭에 맞추어 설정하며 일반적으로 시편 지름 또는 폭의 4배 이상을 권장합니다.
크로스토크 0.5% 미만은 무엇을 의미하나요?
한 축의 변형이 다른 축 신호에 섞여 보이는 비율을 뜻합니다. 값이 낮을수록 축과 비틀림을 독립적으로 정확히 분리해 측정할 수 있습니다.
작동력 30 g 미만은 어떤 의미가 있나요?
장비가 추적·작동할 때 필요한 평균 기계력 수준으로 값이 낮을수록 시편에 추가로 가해지는 영향이 작습니다.
콘 포인트 접촉자를 쓰는 이유는 무엇인가요?
마모에 강한 텅스텐 카바이드를 사용하며 점 접촉으로 전단 변형각을 직접 측정합니다. 이로 인해 지름이 달라도 스케일 보정이 일정하게 유지되기 쉽습니다.
듀얼 플렉셔 구조의 장점은 무엇인가요?
강성과 내구성을 높이고 진동 민감도를 낮춰 정밀 측정과 사이클 안정성에 유리합니다. 싱글 플렉셔 대비 과부하와 비정렬 상황에서 더 강건합니다.
Epsilon 3550 축·비틀림 신율계는 축·비틀림 동시 하중용 신율계로, 원형 시편(Ø9.5~25.4 mm)에 자립 장착됩니다. 양방향 변위로 완전 반전 사이클 시험 가능하며, 텅스텐 카바이드 콘 포인트와 전단각 직접 계측으로 축간 간섭을 최소화합니다. 듀얼 플렉셔, -270~200 °C 옵션, 스트레인 게이지 방식 호환.

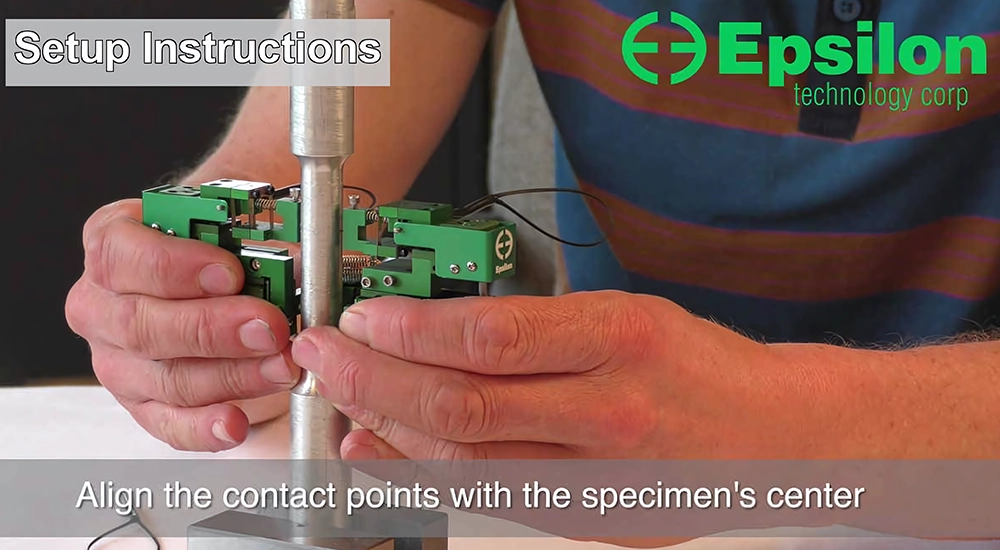

축·비틀림 신율계 모델 3550 설치 지침
전단 변형률
Epsilon의 축·비틀림 신율계는 도면에 표시된 전단 변형률 γ를 직접 측정하도록 설계되었습니다. 이 설계는 시험 시편의 반지름 R1을 몰라도 전단 변형률을 정확히 산출할 수 있게 합니다.
전단 변형률은 비틀림각 φ(비틀림 시험에서 흔히 참조되는 파라미터)와 다음 관계로 연결됩니다:
비틀림을 받는 봉의 전단 변형률 계산식 — Epsilon Technology
γ 대신 φ를 직접 측정하는 신율계의 경우, 올바른 전단 변형률을 구하려면 시편 지름이 바뀔 때마다, 또한 축방향 변형에 대해서도 보정이 필요합니다.
아래 두 예시는 동일한 전단 변형률에서 시편 지름 변화에 따라 비틀림각이 어떻게 달라지는지 보여 줍니다.
