High Temperature Diametral Extensometers (1000 °C) – Model 3580
Epsilon 3580 고온 횡방향 신율계
최대 1000 °C(1832 °F)에서 횡방향(직경방향) 변형률을 측정합니다.

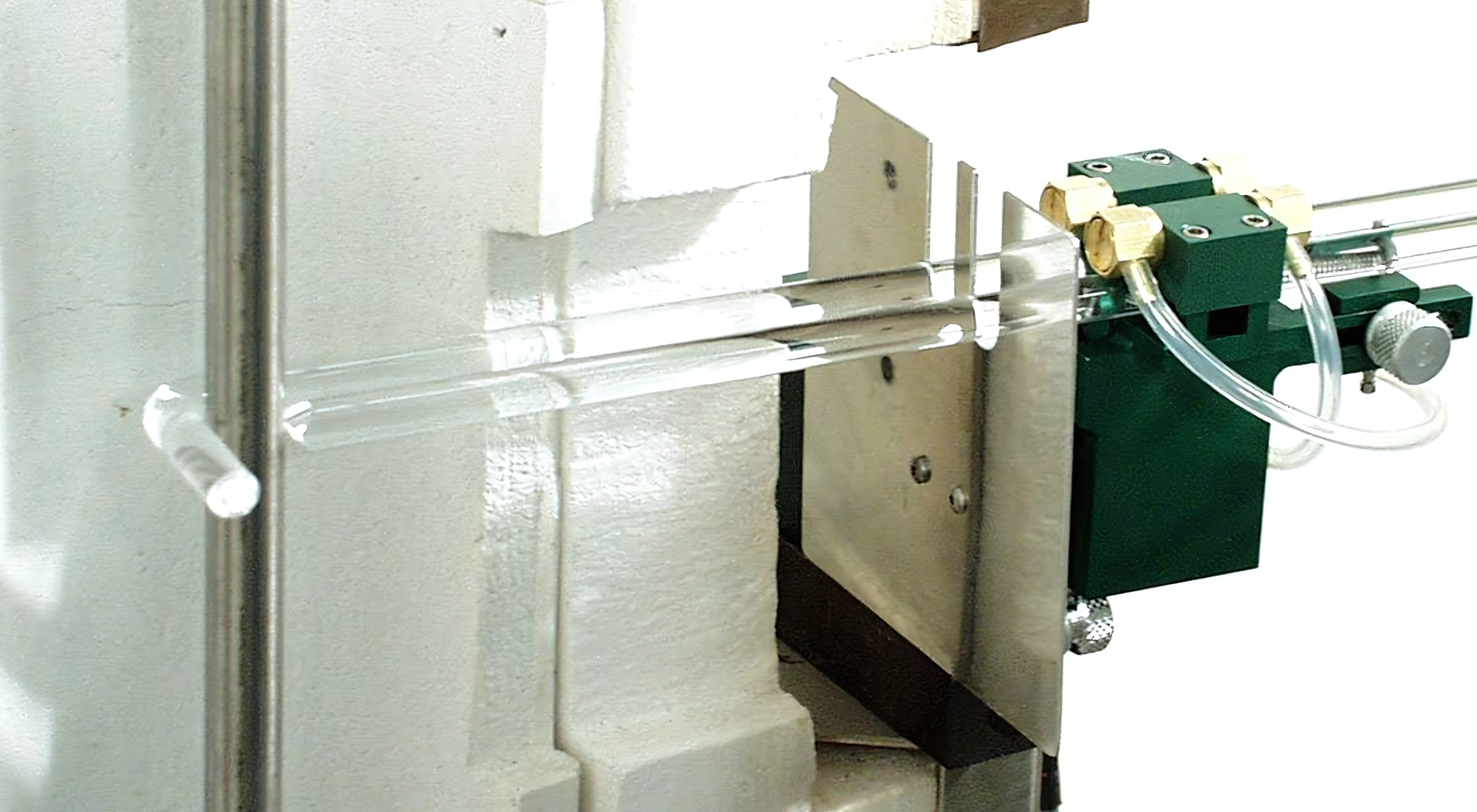

신율계용 측면 슬롯이 있는 시험로나 유도 가열 시스템에서 사용할 수 있으며, 독자적인 견고한 이중 플렉셔 구조를 적용했습니다.
MODEL 3580 데이터시트
기본 정보
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
고온 횡 방향 신율계
모델번호
3580
사양 및 기능
시편 크기
Customizable
측정 범위
0.5 mm – 5.0 mm
온도 범위
표준형: -40 °C ~ +1000 °C (-40 °F ~ 1832 °F)
케이블
일체형 초유연 케이블
길이: 2.5 m (8 ft) 표준
냉각 인터페이스
1/8” (3.2 mm) 내경 호스용 바브 피팅 2개
시편 크기
직경 4.5 ~ 16 mm (0.18 ~ 0.63 inch) 시편과 호환
접촉력
조절 가능, 일반적으로 100 ~ 300 g
정확도 및 성능
선형성
모델에 따라 다름
전체 측정 범위의 ≤0.15%
데이터 및 출력
출력
공칭 2 ~ 4 mV/V (모델에 따라 다름)
전원 및 시스템
인가 전압
권장: 5 ~ 10 VDC
최대: 12 VDC 또는 VAC
Epsilon 신율계용 나이프엣지
아래의 모든 나이프엣지는 나이프엣지를 사용하는 Epsilon 신율계 전 모델에 호환됩니다. 단, 세라믹 로드를 사용하는 고온 신율계, 콘 포인트 접촉이 필요한 특수 신율계, 아스팔트 신율계, 클립온 게이지 및 디플렉토미터는 제외됩니다.
표준 나이프엣지
경화 공구강으로 제작되어 다양한 용도에 사용되며, 원형 및 직사각형 시편 모두에 적용할 수 있습니다. 대부분의 Epsilon 신율계에 기본 제공되는 표준 나이프엣지입니다.
3점 접촉식 나이프엣지
평판 시편에 권장됩니다. 3점 접촉 구조로 평판 시편에서 안정적인 접촉을 보장합니다. 너비가 10 mm 미만인 평판 시편의 경우 표준형 1개와 단일점(single-point) 나이프엣지 1개를 함께 사용할 수 있습니다.
내마모성 카바이드 나이프엣지
경질 재료 시험에서 표준 나이프엣지의 미끄럼 또는 급마모가 발생하는 경우를 위한 대안으로 설계된 초경질, 이중 베벨 나이프엣지입니다. 날 유지성이 뛰어나며 수명이 길어집니다. 철근에는 사용하지 마십시오. 매우 예리하여 응력 집중에 민감한 적용에는 부적합합니다. 사용 온도 등급 540 °C.
노치 민감 재료용 나이프엣지
이 나이프엣지는 이중 베벨 설계와 견고한 공구강 구조로, 파단 시 표준형 또는 내마모형 나이프엣지에서 흔히 발생하는 칩핑 손상을 줄여야 하는 용도에 적합합니다. 또한 날이 지나치게 예리하지 않아, 노치 민감한 적용에도 잘 맞습니다.
V형 나이프엣지
원형 시편용으로 설계되어 신율계를 시편 중심에 자동 정렬합니다. 지름이 다른 시편 사이에서 접촉점이 달라질 수 있으므로, 이 나이프엣지를 쓰는 장비는 동일 지름의 교정용 포스트로 교정해야 합니다. 암이 긴 신율계에서는 이로 인한 오차가 크지 않지만, 암이 짧은 장비에서는 반드시 고려해야 합니다.
연장형 나이프엣지
그립 사이가 매우 가까운 등 추가 길이가 필요한 용도를 위한 나이프엣지입니다. 특별 주문으로만 제공됩니다. 기존 신율계에 후장착할 경우 재교정이 필요합니다.
내식성 스테인리스 나이프엣지
부식 저항이 요구되는 환경에서 사용하도록 설계된 경화 처리 나이프엣지입니다. 주요 적용 분야는 생체의료 시험이며, 염수 용액에 노출될 수 있는 조건에서 사용됩니다.
라운드형 나이프엣지
횡방향 신율계, 및 무딘 날이 필요한 적용을 위해 설계된 나이프엣지입니다. 주로 모델 3575와 같은 횡방향/지름 방향 신율계에서 사용됩니다.
세라믹 나이프엣지
금속 나이프엣지가 과도하게 마모되기 쉬운 경질 금속의 저사이클 피로 적용에서 주로 사용됩니다. 또한 침수형 모델 4030 신율계에서 신율계와 시험편 사이의 갈바닉 부식을 방지하기 위해 사용됩니다.
파괴 역학용 볼트온 나이프엣지
COD 게이지를 파괴 역학 및 피로 균열 성장 시편에 부착하기 위한 재사용 가능한 볼트 고정식 나이프엣지입니다. 2개 1세트로 판매되며, 나이프엣지 각도는 30°입니다. 니켈 도금 공구강으로 제작되었습니다. 2-56 규격, 길이 1/4인치 나사 4개 및 육각 렌치가 포함되며, 나사 구멍은 M2 나사와도 호환됩니다. 사용 온도 등급 500 °C(932 °F)입니다.
여기에 제목 텍스트 추가
여기에 제목 텍스트 추가
조금 더 궁금하신가요? MODEL 3580 FAQ
Model 3580은 어떤 시험과 환경에 적합한가요?
퍼니스 또는 유도 가열 환경에서 직경 방향 변형률을 측정합니다. 표준 온도 범위는 −40에서 1000 °C이며 금속, 세라믹, 복합재의 고온 시험에 적합합니다. 많은 경우 파단까지 부착 운용이 가능합니다.
둘레 방향 계측이 필요한 경우에는 어떤 모델이 적합한가요?
대형 압축 시편에서 둘레 변화를 직접 계측하려면 3544를 사용합니다. 직경 방향 대신 둘레 전체의 평균 거동을 얻을 수 있습니다.
직경 방향 변형률이란?
축방향과 직교하는 방향에서 시편 지름이 변하는 비율을 의미합니다. 원형 시편의 폭 변화에 해당합니다.
시편 크기와 접촉력 범위는 어떻게 되나요?
시편 지름 4.5-16 mm에서 사용 가능하며 접촉력은 전형적으로 100-300 g에서 조정됩니다. 자체 지지형으로 스프링 예압 상태에서 시편에 고정됩니다.
Epsilon 3580 고온 횡방향 신율계는 시험로·유도 가열 시스템에서 직경방향 변형률을 측정합니다. 석영 로드와 액체 냉각으로 금속·세라믹·복합재의 고온 시험에 대응하며, 유도 가열 시 무냉각 사용도 가능합니다. 시험로 측면 컷아웃 직결 또는 프레임 브래킷 장착을 지원합니다. 스트레인 게이지 방식으로 제어기와 호환되며 커넥터·신호 컨디셔닝 솔루션을 제공합니다.
