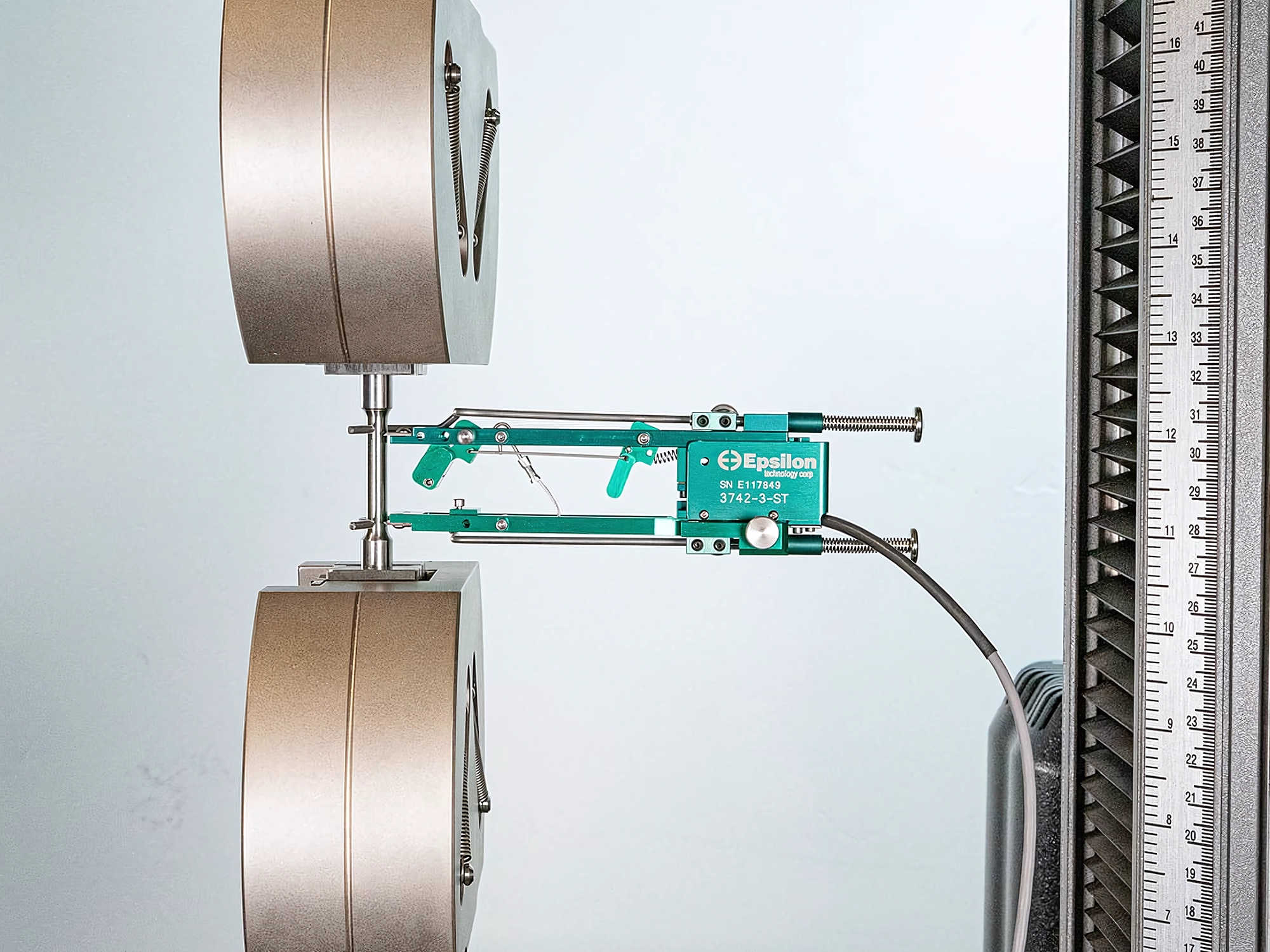

Epsilon Extensometer 3742 자동 표점 거리 신율계
Epsilon
EXTENSOMETER 3742
자동 표점 거리 설정 기능을 갖춘 클립온 신율계로, 시편에 빠르고 반복 정밀하게 장착되며 게이지 핀이 필요 없습니다.

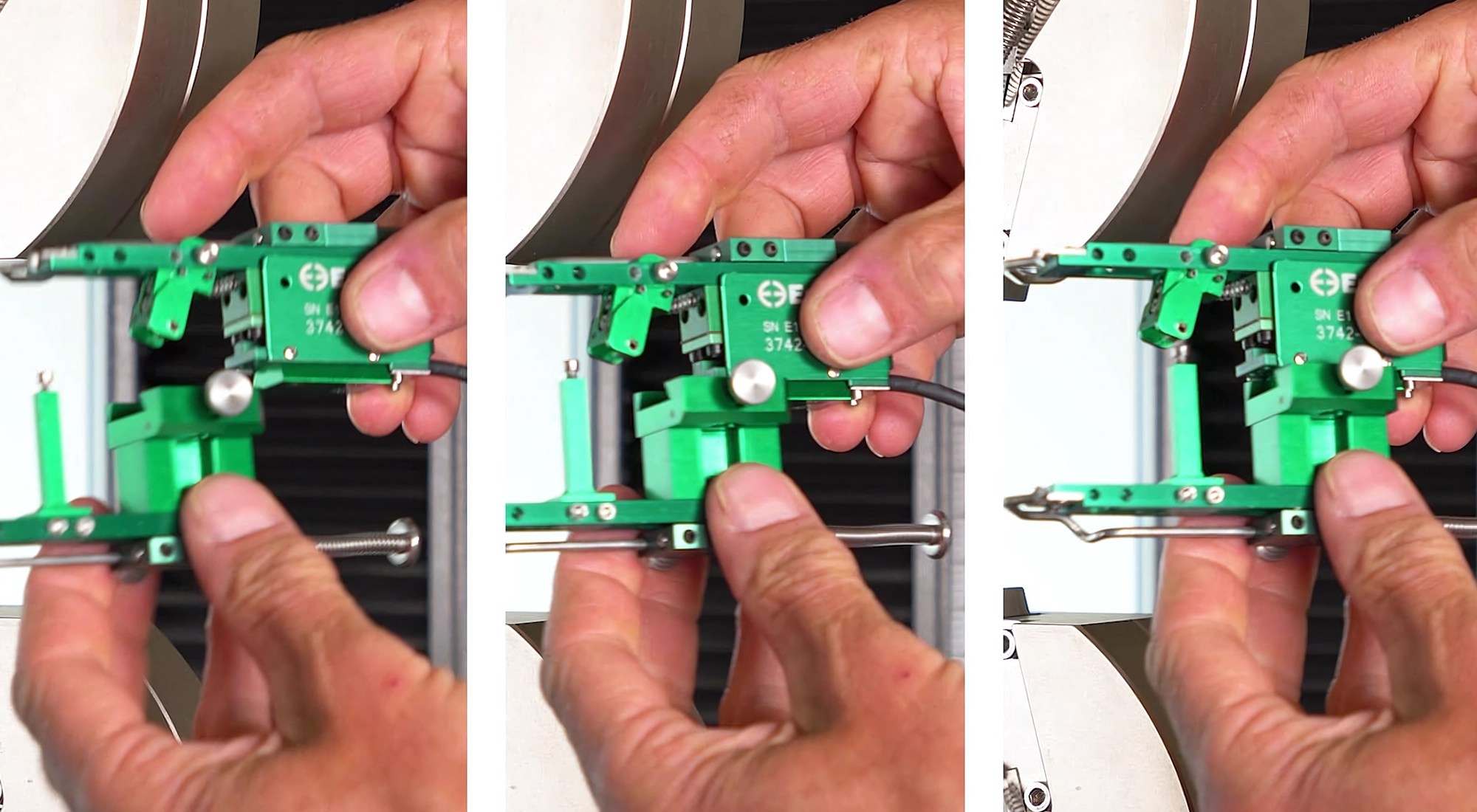

새로운 Quick-Swap 표점 거리 시스템으로 몇 초 만에 표점 거리를 전환할 수 있습니다. 고정밀, 고생산성을 위해 설계되었습니다.
Epsilon 신율계용 나이프엣지
아래의 모든 나이프엣지는 나이프엣지를 사용하는 Epsilon 신율계 전 모델에 호환됩니다. 단, 세라믹 로드를 사용하는 고온 신율계, 콘 포인트 접촉이 필요한 특수 신율계, 아스팔트 신율계, 클립온 게이지 및 디플렉토미터는 제외됩니다.
표준 나이프엣지
경화 공구강으로 제작되어 다양한 용도에 사용되며, 원형 및 직사각형 시편 모두에 적용할 수 있습니다. 대부분의 Epsilon 신율계에 기본 제공되는 표준 나이프엣지입니다.
3점 접촉식 나이프엣지
평판 시편에 권장됩니다. 3점 접촉 구조로 평판 시편에서 안정적인 접촉을 보장합니다. 너비가 10 mm 미만인 평판 시편의 경우 표준형 1개와 단일점(single-point) 나이프엣지 1개를 함께 사용할 수 있습니다.
내마모성 카바이드 나이프엣지
경질 재료 시험에서 표준 나이프엣지의 미끄럼 또는 급마모가 발생하는 경우를 위한 대안으로 설계된 초경질, 이중 베벨 나이프엣지입니다. 날 유지성이 뛰어나며 수명이 길어집니다. 철근에는 사용하지 마십시오. 매우 예리하여 응력 집중에 민감한 적용에는 부적합합니다. 사용 온도 등급 540 °C.
노치 민감 재료용 나이프엣지
이 나이프엣지는 이중 베벨 설계와 견고한 공구강 구조로, 파단 시 표준형 또는 내마모형 나이프엣지에서 흔히 발생하는 칩핑 손상을 줄여야 하는 용도에 적합합니다. 또한 날이 지나치게 예리하지 않아, 노치 민감한 적용에도 잘 맞습니다.
V형 나이프엣지
원형 시편용으로 설계되어 신율계를 시편 중심에 자동 정렬합니다. 지름이 다른 시편 사이에서 접촉점이 달라질 수 있으므로, 이 나이프엣지를 쓰는 장비는 동일 지름의 교정용 포스트로 교정해야 합니다. 암이 긴 신율계에서는 이로 인한 오차가 크지 않지만, 암이 짧은 장비에서는 반드시 고려해야 합니다.
연장형 나이프엣지
그립 사이가 매우 가까운 등 추가 길이가 필요한 용도를 위한 나이프엣지입니다. 특별 주문으로만 제공됩니다. 기존 신율계에 후장착할 경우 재교정이 필요합니다.
내식성 스테인리스 나이프엣지
부식 저항이 요구되는 환경에서 사용하도록 설계된 경화 처리 나이프엣지입니다. 주요 적용 분야는 생체의료 시험이며, 염수 용액에 노출될 수 있는 조건에서 사용됩니다.
라운드형 나이프엣지
횡방향 신율계, 및 무딘 날이 필요한 적용을 위해 설계된 나이프엣지입니다. 주로 모델 3575와 같은 횡방향/지름 방향 신율계에서 사용됩니다.
세라믹 나이프엣지
금속 나이프엣지가 과도하게 마모되기 쉬운 경질 금속의 저사이클 피로 적용에서 주로 사용됩니다. 또한 침수형 모델 4030 신율계에서 신율계와 시험편 사이의 갈바닉 부식을 방지하기 위해 사용됩니다.
파괴 역학용 볼트온 나이프엣지
COD 게이지를 파괴 역학 및 피로 균열 성장 시편에 부착하기 위한 재사용 가능한 볼트 고정식 나이프엣지입니다. 2개 1세트로 판매되며, 나이프엣지 각도는 30°입니다. 니켈 도금 공구강으로 제작되었습니다. 2-56 규격, 길이 1/4인치 나사 4개 및 육각 렌치가 포함되며, 나사 구멍은 M2 나사와도 호환됩니다. 사용 온도 등급 500 °C(932 °F)입니다.
여기에 제목 텍스트 추가
여기에 제목 텍스트 추가
MODEL 3742 데이터시트
기본 정보
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
자동 표점 거리 신율계
모델번호
3742
측정 사양
표점 거리
25 – 100 mm
측정 범위
10 mm – 50 mm
시편 크기 및 부착
퀵 어태치 키트 와이어폼 포함: 원형 시편 직경 2–25 mm (0.08–1.0 inch), 평판 시편 두께 최대 12 mm, 폭 최대 31 mm (0.5 inch × 1.25 inch)
기타 시편 크기용 와이어폼 제공 가능, 별도 문의
시편 직경 2 mm 미만일 경우 Model 3442 권장
온도 범위
표준형(-ST): -40 °C ~ +100 °C (-40 °F ~ 210 °F), 추가 범위는 주문 정보 참조
작동 힘
모델 구성에 따라 다름, 일반적으로 10 ~ 100 g
케이블
일체형, 초유연 케이블, 2.5 m (8 ft) 표준
정확도 및 성능
정확도
ASTM E83 Class B-1 및 ISO 9513 Class 0.5 충족, 시험 성적서 포함
선형성
전체 측정 범위의 ≤0.15%
데이터 및 출력
출력
공칭 2 ~ 4 mV/V, 모델에 따라 다름
전원 및 시스템
인가 전압
권장: 5 ~ 10 VDC, 최대: 12 VDC 또는 VAC
좀 더 궁금하신가요? MODEL 3742 FAQ
Model 3742는 어떤 시험에 적합한가요?

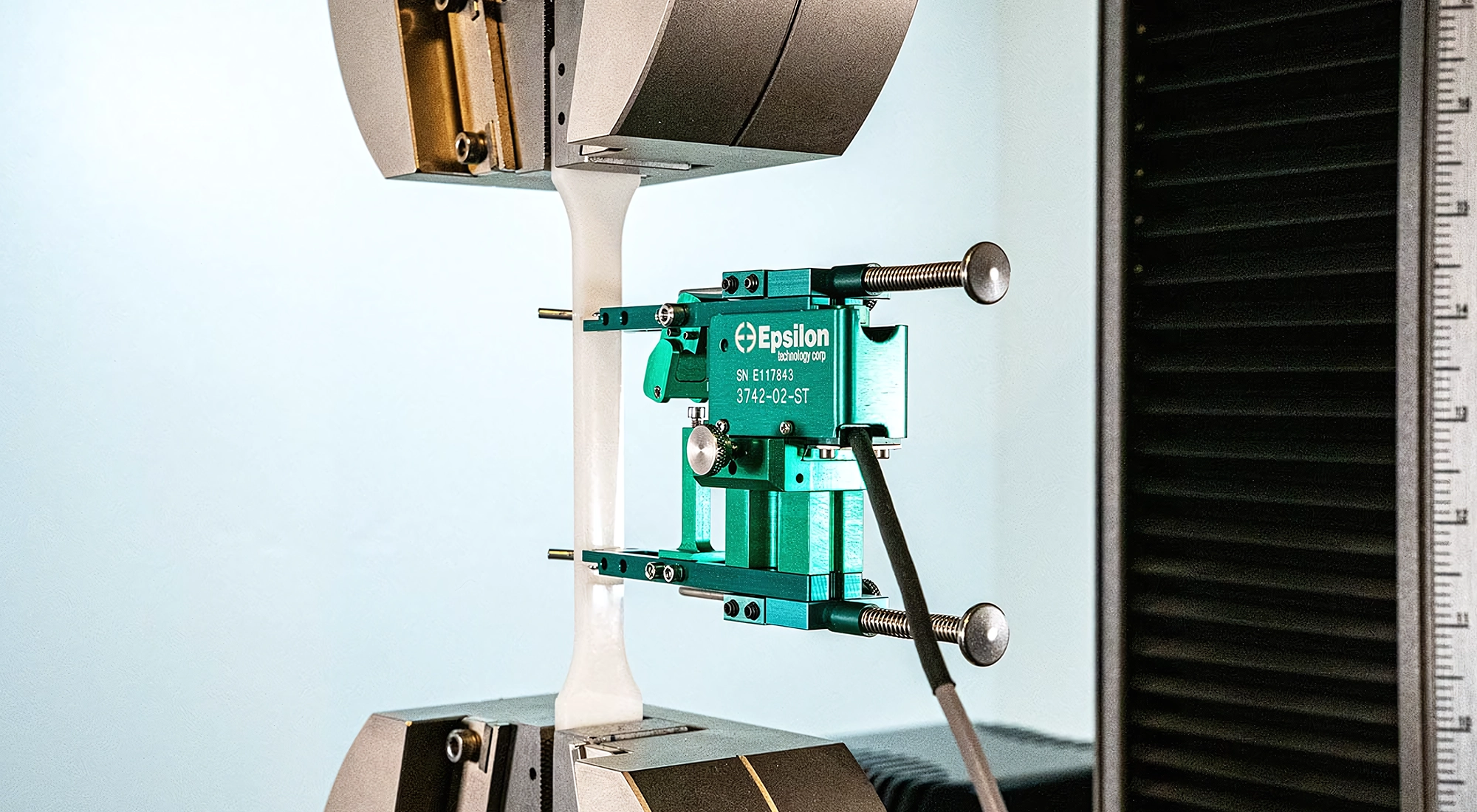

빠른 장착 및 높은 시험 효율을 위해 설계된 클립온 신율계로 금속, 플라스틱, 복합재, 세라믹 등 다양한 재료의 인장/압축 시험에 적합합니다. 반복적인 시편 교체 및 표점 거리 변경이 잦은 실험실에서 셋업 시간을 크게 줄입니다.
표점 거리는 어떻게 설정하나요?
시편에 장착하는 순간 자동으로 표점 거리가 설정됩니다. 게이지 핀이 필요 없으며, Quick-Swap 시스템으로 표점 거리를 몇 초 내 교체할 수 있고, 미세 조정으로 허용오차를 맞출 수 있습니다. 클램핑 힘도 공구 없이 조정됩니다.
정확도와 호환성은 어떤가요?
ASTM E83 B-1 및 ISO 9513 0.5 정확도 요건을 만족합니다. 듀얼 플렉셔 구조, 양방향 기계식 오버트래블 스톱, 교체형 경화 공구강 나이프 에지(표준 1세트, 3점 나이프 에지 1세트 포함)를 갖추고, 풀브리지 350 Ω, 출력 2–4 mV/V, 권장 여자 5–10 VDC로 거의 모든 시험기와 호환됩니다.
표점 거리 범위별 추천 모델은 무엇인가요?
표점 거리 25 mm 미만은 Model 3442, 3742 표점 거리 테이블 사이 구간은 Model 3542, 100 mm 초과는 Model 3542L을 권장합니다. 비접촉식이 필요하면 Epsilon ONE을 검토하세요.
파단까지 장착해도 되나요?
대부분의 응용에서 파단까지 장착 가능하지만 아래 조건에서는 파단 전 제거하거나 비접촉식(Epsilon ONE) 사용을 권장합니다. 거친 표면 재료/리바(리바는 Model 3543 또는 Epsilon ONE 권장), 와이어 케이블, 파단 시 파편이 튀는 일방향 복합재 및 유사 재료, 비강성 그립 시스템(레버 액션 웨지 그립/가동 그립면/구면 시트), 길이가 긴 탄성 재료, 예상 연신이 신율계 측정 범위를 초과하는 경우, 내압 시편 파열 위험.
표점 거리 자동 설정의 장점은 무엇인가요?
게이지 핀 없이 재현성 높은 장착이 가능해 작업자가 달라져도 표점 거리 편차가 줄어듭니다. Quick-Swap으로 표점 거리 전환 시간이 짧아 생산성이 높아집니다.

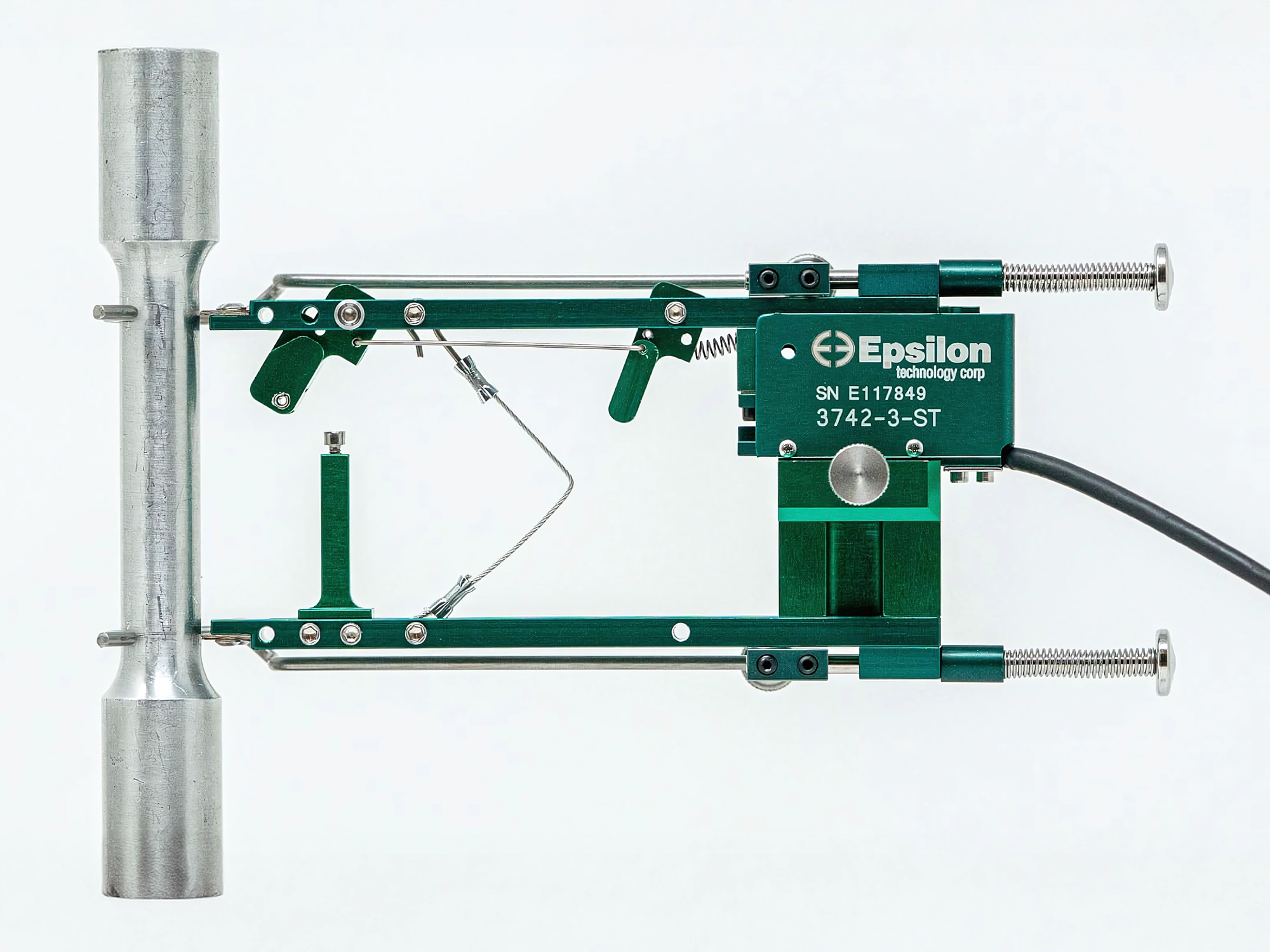

모델 3742는 자동 표점 설정을 갖춘 클립온 신율계로, 게이지 핀 없이 장착과 동시에 표점을 맞춥니다. Quick Swap으로 표점 전환, 공구 없이 클램핑력 미세 조정 가능. 금속, 플라스틱, 복합재, 세라믹의 인장 및 압축 시험에 적합, ISO 6892-1, ASTM E8 등 규격 대응. 퀵 어태치 키트 기본, 스트레인 게이지 방식으로 시험기와 호환.

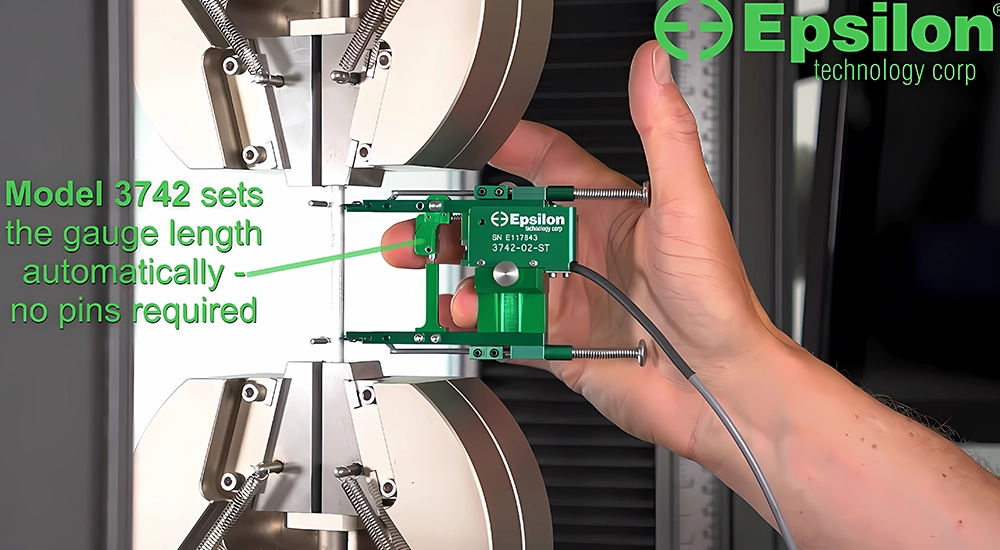

모델 3742의 표점 거리는 자동으로 설정되므로 시간이 절약됩니다.

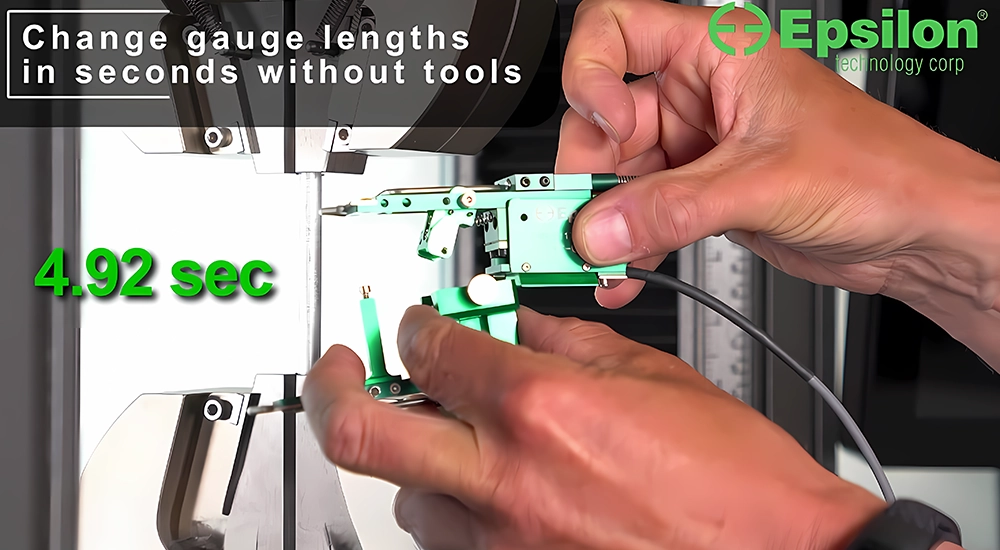

도구 없이 몇 초 만에 표점 거리를 변경하세요.
