Submersible Extensometers – Model 4030

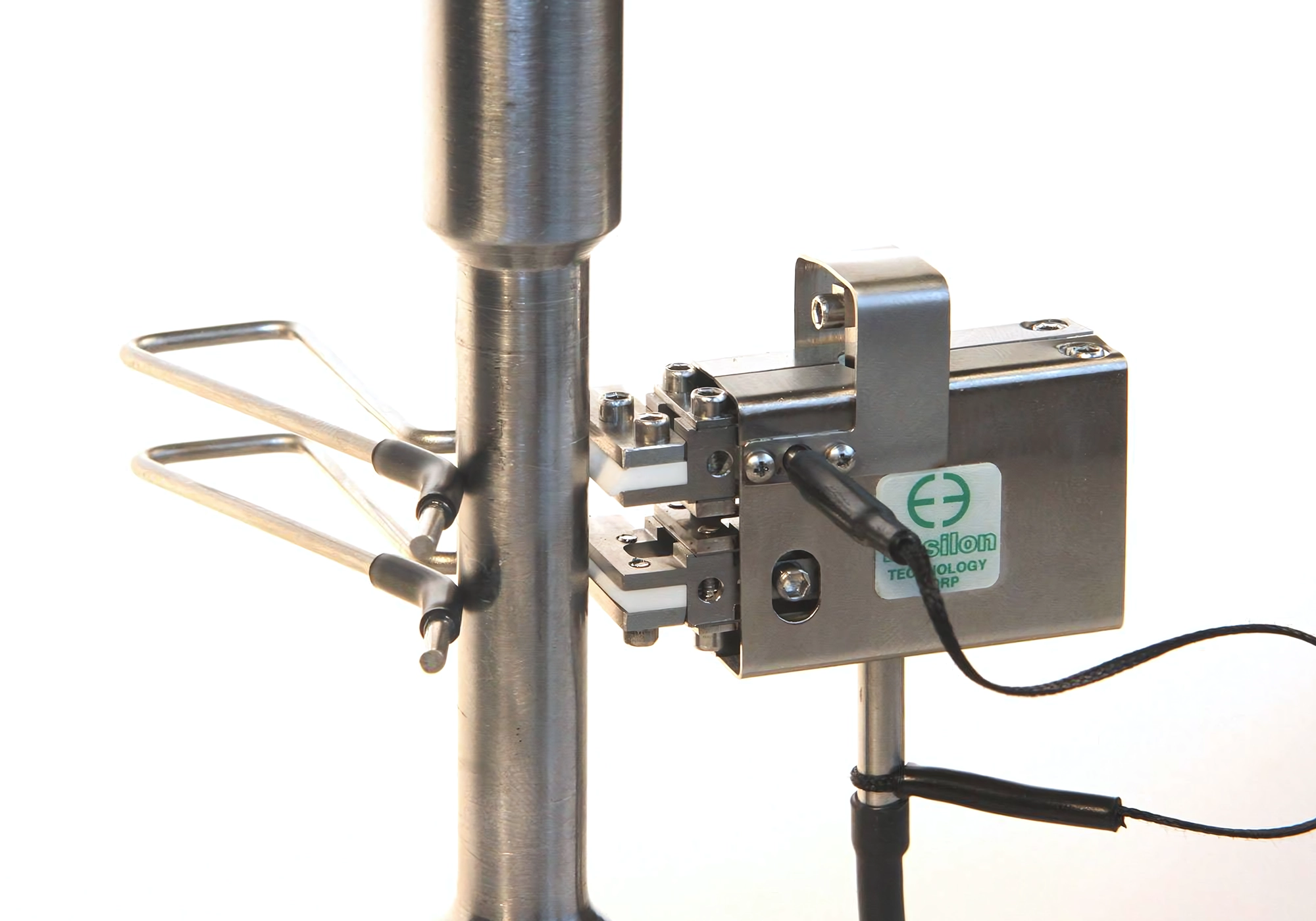

Epsilon 4030 침수형 신율계
물, 염수 용액 및 본체 재질과 호환되는 기타 액체 환경에서의 시험 수행을 위해 설계된 침수형 신율계입니다.
공급 문제로 인해 현재 이 모델은 구매하실 수 없습니다.
MODEL 4030 데이터시트
기본 정보
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
침수형 신율계
모델번호
4030
사양 및 기능
표점 거리
4030: 10 ~ 25 mm 범위에서 지정 주문
측정 범위
2.5 ~ 5.0 mm 범위에서 지정 주문
온도 범위
-40 °C ~ +100 °C (-40 °F ~ 210 °F)
케이블
0.45 m (1.5 ft), 멀티 스트랜드, 실드, 스테인리스 보강, Teflon® 절연
표준 퀵 어태치 키트
원형 시편: 직경 최대 12 mm (0.5 inch)
평판 시편: 두께 최대 12 mm, 폭 최대 12 mm (0.5 inch × 0.5 inch)
사용 환경
본체 재질과 호환되는 물 및 기타 액체에 잠수 사용 가능
정확도 및 성능
정확도
출고 상태: <±100 µm
고객 전자부에서 3차 다항식 선형화 적용 시: <±5 µm
데이터 및 출력
아날로그 출력
최대 ±10 V
전원 및 시스템
전원
국가 규격에 맞는 전원 공급 장치 포함, 주문 시 국가 지정 필요
Epsilon 신율계용 나이프엣지
아래의 모든 나이프엣지는 나이프엣지를 사용하는 Epsilon 신율계 전 모델에 호환됩니다. 단, 세라믹 로드를 사용하는 고온 신율계, 콘 포인트 접촉이 필요한 특수 신율계, 아스팔트 신율계, 클립온 게이지 및 디플렉토미터는 제외됩니다.
표준 나이프엣지
경화 공구강으로 제작되어 다양한 용도에 사용되며, 원형 및 직사각형 시편 모두에 적용할 수 있습니다. 대부분의 Epsilon 신율계에 기본 제공되는 표준 나이프엣지입니다.
3점 접촉식 나이프엣지
평판 시편에 권장됩니다. 3점 접촉 구조로 평판 시편에서 안정적인 접촉을 보장합니다. 너비가 10 mm 미만인 평판 시편의 경우 표준형 1개와 단일점(single-point) 나이프엣지 1개를 함께 사용할 수 있습니다.
내마모성 카바이드 나이프엣지
경질 재료 시험에서 표준 나이프엣지의 미끄럼 또는 급마모가 발생하는 경우를 위한 대안으로 설계된 초경질, 이중 베벨 나이프엣지입니다. 날 유지성이 뛰어나며 수명이 길어집니다. 철근에는 사용하지 마십시오. 매우 예리하여 응력 집중에 민감한 적용에는 부적합합니다. 사용 온도 등급 540 °C.
노치 민감 재료용 나이프엣지
이 나이프엣지는 이중 베벨 설계와 견고한 공구강 구조로, 파단 시 표준형 또는 내마모형 나이프엣지에서 흔히 발생하는 칩핑 손상을 줄여야 하는 용도에 적합합니다. 또한 날이 지나치게 예리하지 않아, 노치 민감한 적용에도 잘 맞습니다.
V형 나이프엣지
원형 시편용으로 설계되어 신율계를 시편 중심에 자동 정렬합니다. 지름이 다른 시편 사이에서 접촉점이 달라질 수 있으므로, 이 나이프엣지를 쓰는 장비는 동일 지름의 교정용 포스트로 교정해야 합니다. 암이 긴 신율계에서는 이로 인한 오차가 크지 않지만, 암이 짧은 장비에서는 반드시 고려해야 합니다.
연장형 나이프엣지
그립 사이가 매우 가까운 등 추가 길이가 필요한 용도를 위한 나이프엣지입니다. 특별 주문으로만 제공됩니다. 기존 신율계에 후장착할 경우 재교정이 필요합니다.
내식성 스테인리스 나이프엣지
부식 저항이 요구되는 환경에서 사용하도록 설계된 경화 처리 나이프엣지입니다. 주요 적용 분야는 생체의료 시험이며, 염수 용액에 노출될 수 있는 조건에서 사용됩니다.
라운드형 나이프엣지
횡방향 신율계, 및 무딘 날이 필요한 적용을 위해 설계된 나이프엣지입니다. 주로 모델 3575와 같은 횡방향/지름 방향 신율계에서 사용됩니다.
세라믹 나이프엣지
금속 나이프엣지가 과도하게 마모되기 쉬운 경질 금속의 저사이클 피로 적용에서 주로 사용됩니다. 또한 침수형 모델 4030 신율계에서 신율계와 시험편 사이의 갈바닉 부식을 방지하기 위해 사용됩니다.
파괴 역학용 볼트온 나이프엣지
COD 게이지를 파괴 역학 및 피로 균열 성장 시편에 부착하기 위한 재사용 가능한 볼트 고정식 나이프엣지입니다. 2개 1세트로 판매되며, 나이프엣지 각도는 30°입니다. 니켈 도금 공구강으로 제작되었습니다. 2-56 규격, 길이 1/4인치 나사 4개 및 육각 렌치가 포함되며, 나사 구멍은 M2 나사와도 호환됩니다. 사용 온도 등급 500 °C(932 °F)입니다.
여기에 제목 텍스트 추가
여기에 제목 텍스트 추가
조금 더 궁금하신가요? MODEL 4030 FAQ
Model 4030은 어떤 시험과 환경에 적합한가요?
물, 염수, 장비 재질과 양립 가능한 기타 액체에 잠수하여 변형을 측정하는 용도입니다. 단발성 인장 등 단조 하중에 최적화되어 있으며, 스트레인 제어 및 사이클 시험에는 권장되지 않습니다.
왜 LVDT형 센서를 쓰나요, 일반 스트레인 게이지 클립온과 무엇이 다른가요?
잠수 환경에서 안정적으로 작동하도록 봉인된 LVDT 유사 변위 센서를 사용합니다. 외부 브리지 컨디셔너가 필요한 일반 스트레인 게이지식과 달리, 4030은 전용 전자부가 포함되어 수중에서의 신호 품질과 사용 편의성을 높입니다.
수중 사이클 시험 또는 스트레인 제어가 꼭 필요하면 어떻게 해야 하나요?
4030은 해당 용도로 권장되지 않습니다. 시험 환경을 건조 영역으로 확보할 수 있다면 비접촉식 영상 신율계 사용, 또는 액체와 분리된 관측창을 갖춘 치구 설계를 검토하는 것이 일반적입니다.
갈바닉 부식을 줄이려면 무엇을 선택해야 하나요?
전기 절연형 퀵 어태치 와이어, 세라믹 나이프 에지, 적절한 전해질 관리 및 동일 금속 접촉 원칙을 적용하면 부식 위험을 낮출 수 있습니다.
표점 거리는 무엇인가요?
두 표점 사이의 초기 거리입니다. 4030의 표점 거리와 측정 범위는 주문 시 지정하며, 표점 거리 10–25 mm, 측정 범위 2.5–5.0 mm 범위를 선택할 수 있습니다.
온도 범위와 액체 선택은 무엇을 의미하나요?
사용 온도는 −40°C에서 +100°C입니다. 사용 액체는 장비 재질과 양립 가능한 것이어야 하며, 염수, 물, 일부 비부식성 용액에서 운용할 수 있습니다. 부식성 환경에서는 재질 호환성을 반드시 확인하세요.
모델 4030은 수중 및 호환 액체에서 변형률을 측정하는 침수형 신율계로, LVDT 유사 센서를 사용하며 신호 컨디셔닝 전자부가 포함됩니다. 반맞춤형으로 최대 5 mm 측정 범위 제공. 내식성 재질, 테플론 케이블, 스테인리스 나이프엣지 채택, 옵션 세라믹 나이프엣지 및 절연 퀵 어태치 배선으로 갈바닉 부식 최소화.
