입실론 고온용 신율계 Model 3448 (Epsilon Extensometer)
Epsilon
MODEL 3448
고온용
|
자가 지지형
가열로를 이용한 인장 시험용으로 설계된 경제적인 옵션으로, 냉각이나 별도의 장착 브래킷 없이 사용할 수 있는 Epsilon의 자가 지지형 구조를 적용한 신율계입니다.
기본 정보
+브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
Model 3448
모델번호
-
사양 및 기능
+표점 거리
10 - 50 mm
측정 범위
5% - 100%
온도 범위
주위 온도 ~ 1200°C (2200°F)
작동 힘
일반적으로 10 ~ 20g
접촉력
조절 가능
구성에 따라 약 200g
정확도 및 성능
+정확도
ASTM E83 Class B-1
ISO 9513 Class 0.5
시험 성적서 포함
※ 로드 길이 >250 mm (10″)일 경우 정확도 등급에 영향 가능
선형성
모델에 따라 다름
전체 측정 범위의 ±0.15% 이내
데이터 및 출력
+출력
공칭 2 ~ 4 mV/V (모델에 따라 다름)
시험 지원
+케이블
일체형, 초유연 케이블
길이: 2.5m (8ft) 표준
전원 및 시스템
+인가 전압
권장: 5 ~ 10 VDC
최대: 12 VDC 또는 VAC
10 - 50 mm
5% - 100%

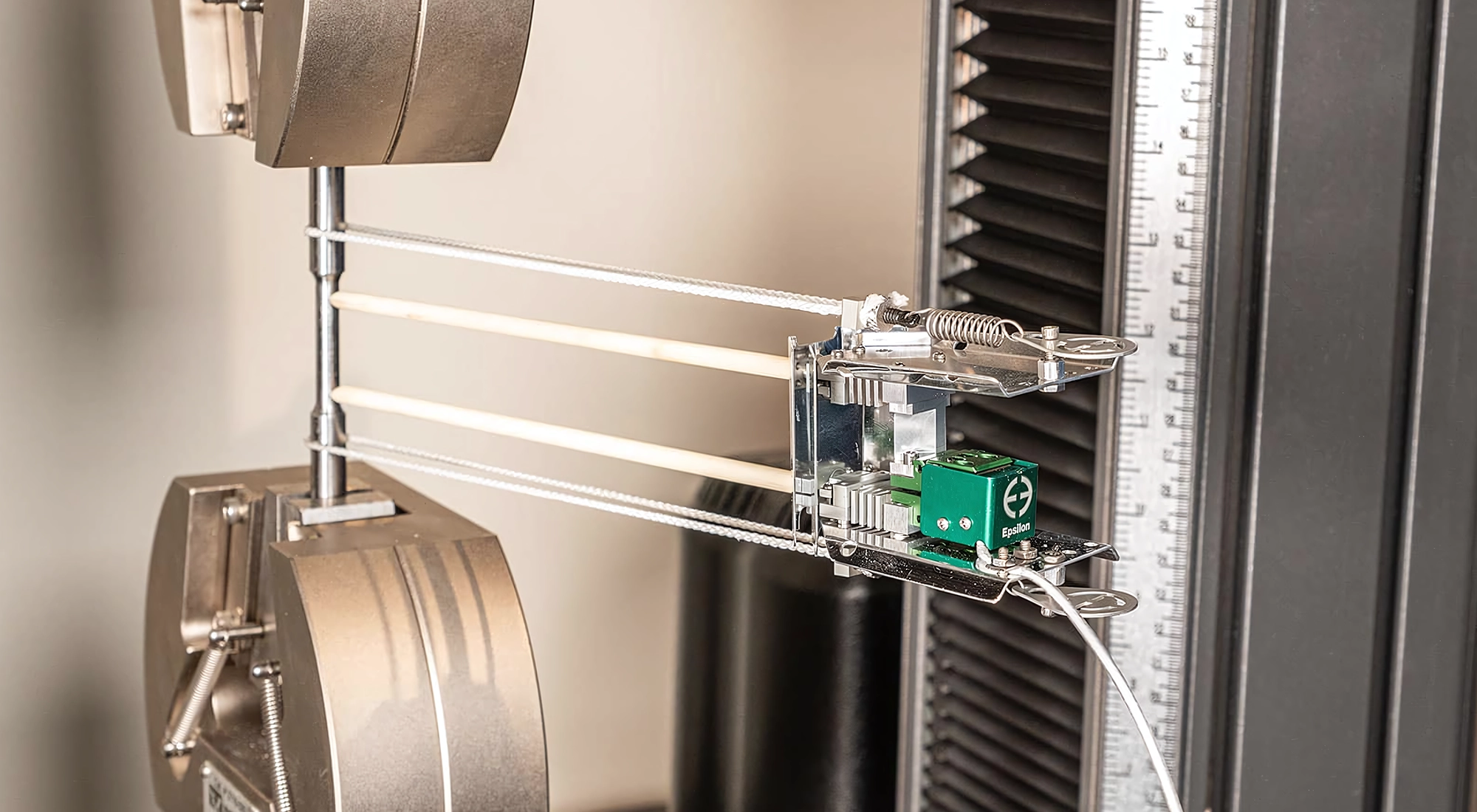

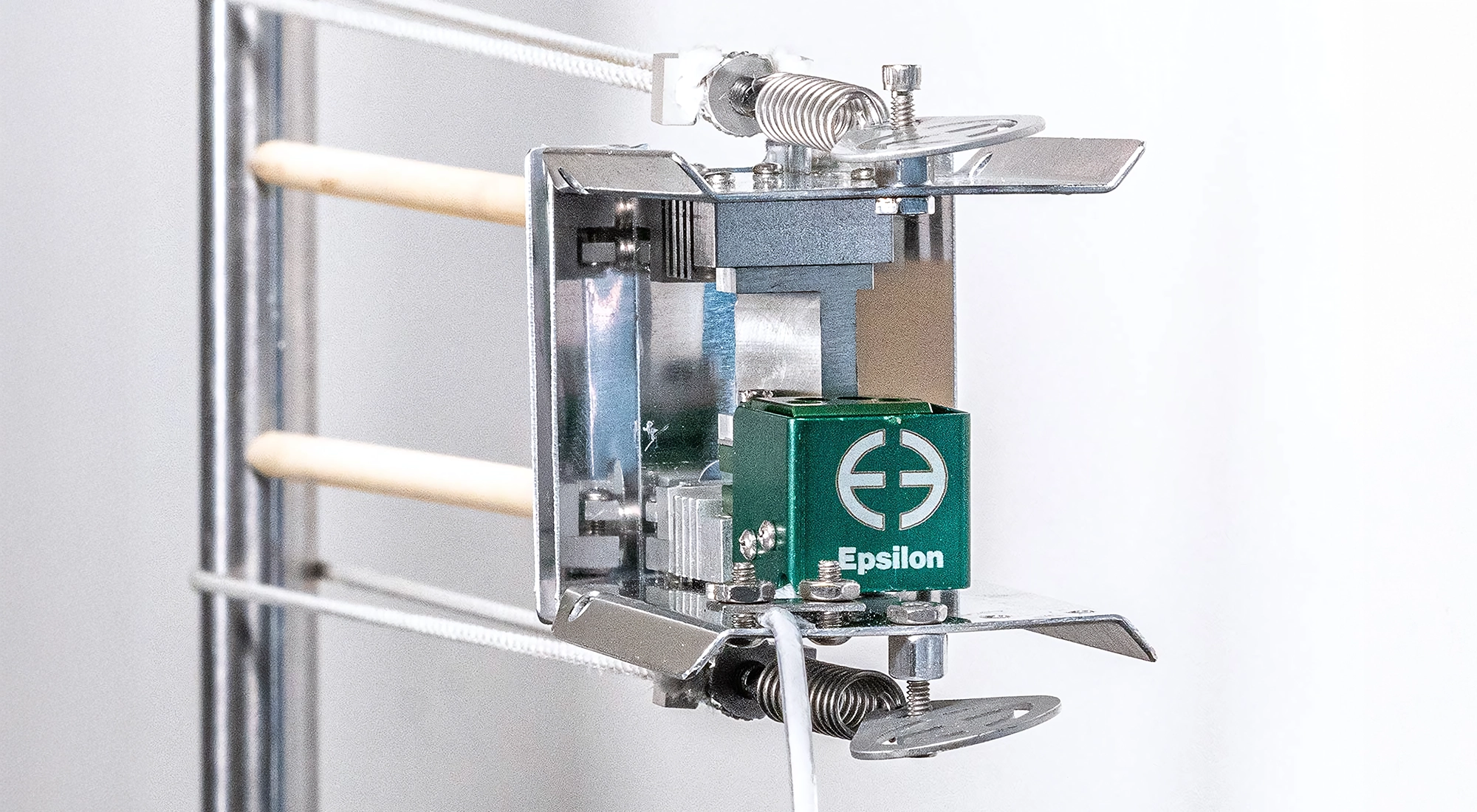

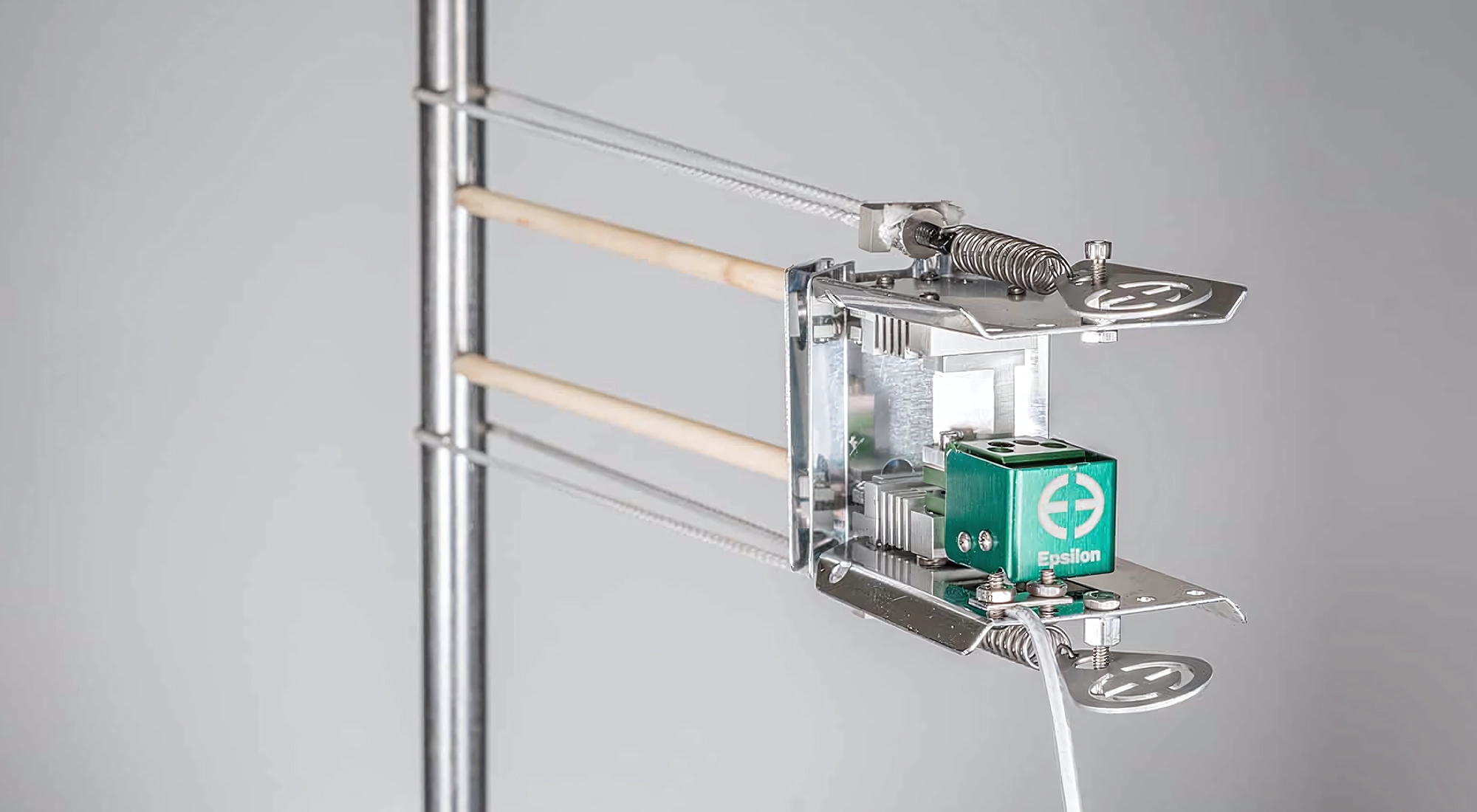

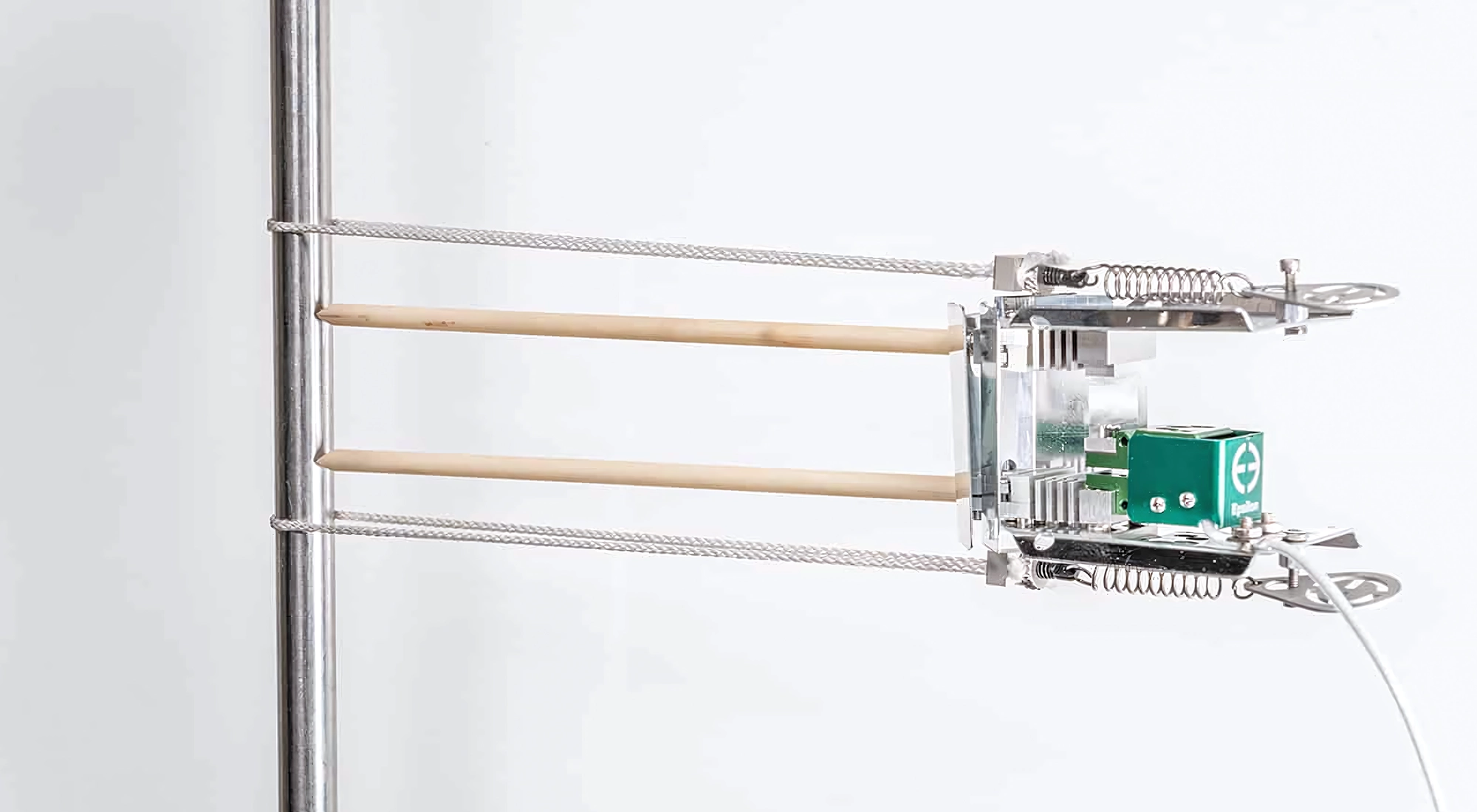

Epsilon Model 3448 고온용 신율계는 최대 1200 °C까지의 가열로에서 금속, 복합재, 세라믹의 인장 시험을 위한 저비용 고온 신율계로, 가볍고 유연한 세라믹 섬유 코드로 시편에 자립하며 냉각이나 브래킷이 필요 없습니다. 방사 차열판과 냉각핀으로 냉각 없이 사용 가능합니다.
시편 파단 시까지 장착 유지 가능, 양방향 오버트래블 스톱 내장

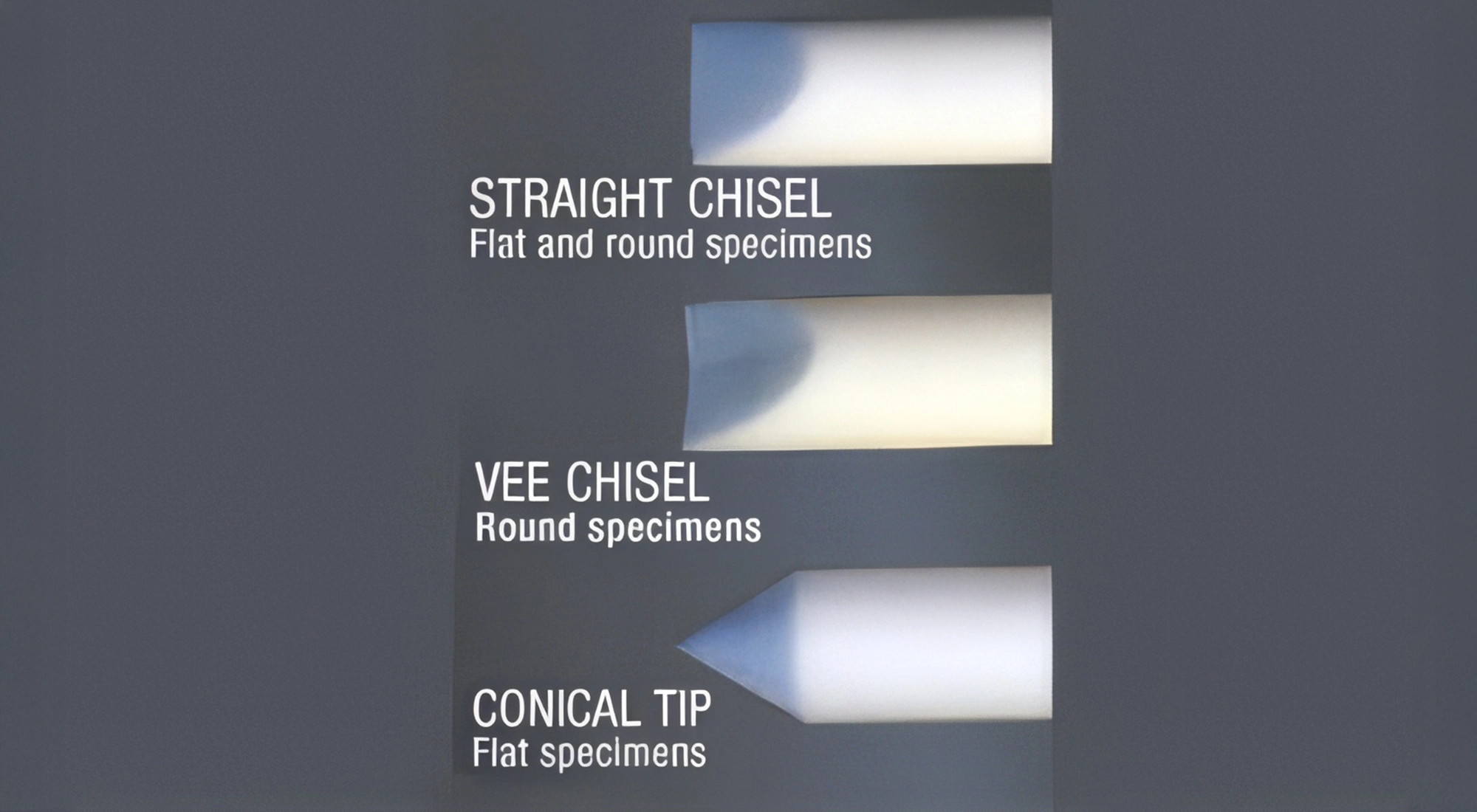

슌트 보정 기능과 고품질 보관 케이스, 예비 세라믹봉 및 코드 포함
대부분의 시험로 컷아웃에 장착 가능, 설치 간편하고 코드 교체 용이

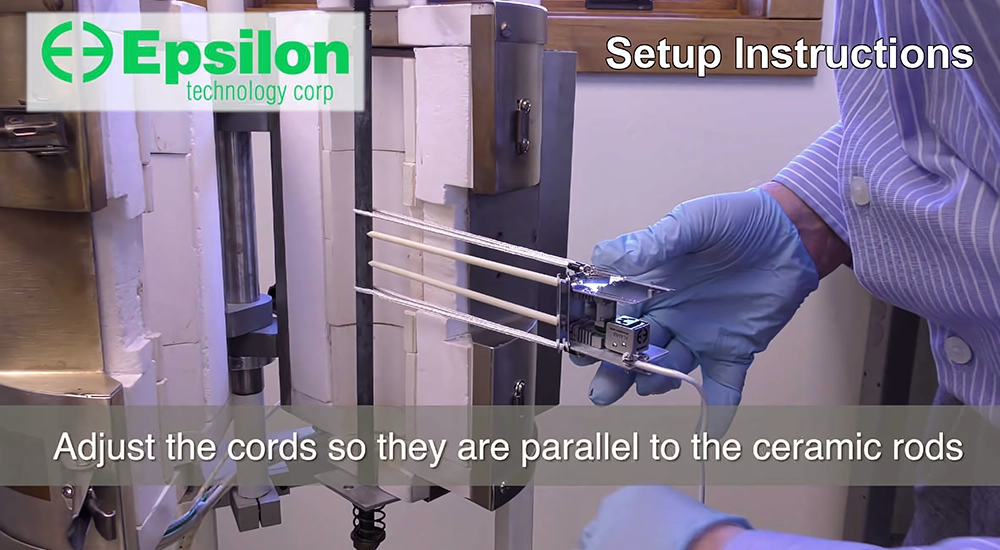

모델 3448 자가 지지형 신율계 설치 지침
