입실론 신율계 Model 3542 (Epsilon Extensometer)
Epsilon
MODEL 3542
축 방향 인장, 압축 및 반복 시험용 범용 스트레인 게이지 신율계입니다.
표점 거리는 20 - 80mm(0.8 - 2인치), 측정 범위는 5%에서 최대 100% 연신율까지 가능합니다.
기본 정보
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
MODEL 3542
모델번호
-
사양 및 기능
표점 거리
20 - 80mm
측정 연신율 범위
5% - 100%
온도 범위
표준형(-ST): -40°C ~ +100°C (-40°F ~ 210°F)
작동 힘
일반적으로 10 ~ 100g
모델 구성에 따라 다름
정확도 및 성능
ASTM E83
표점 거리 ≥20 mm: Class B-1
표점 거리 <20 mm: Class B-2
ISO 9513
모든 표준 구성은 Class 0.5 충족
선형성
전 측정 범위의 ±0.15% 이내
데이터 및 출력
출력
공칭 2 ~ 4 mV/V (모델에 따라 다름)
시험 지원
케이블
일체형, 초유연 케이블
길이: 2.5m (8ft) 표준

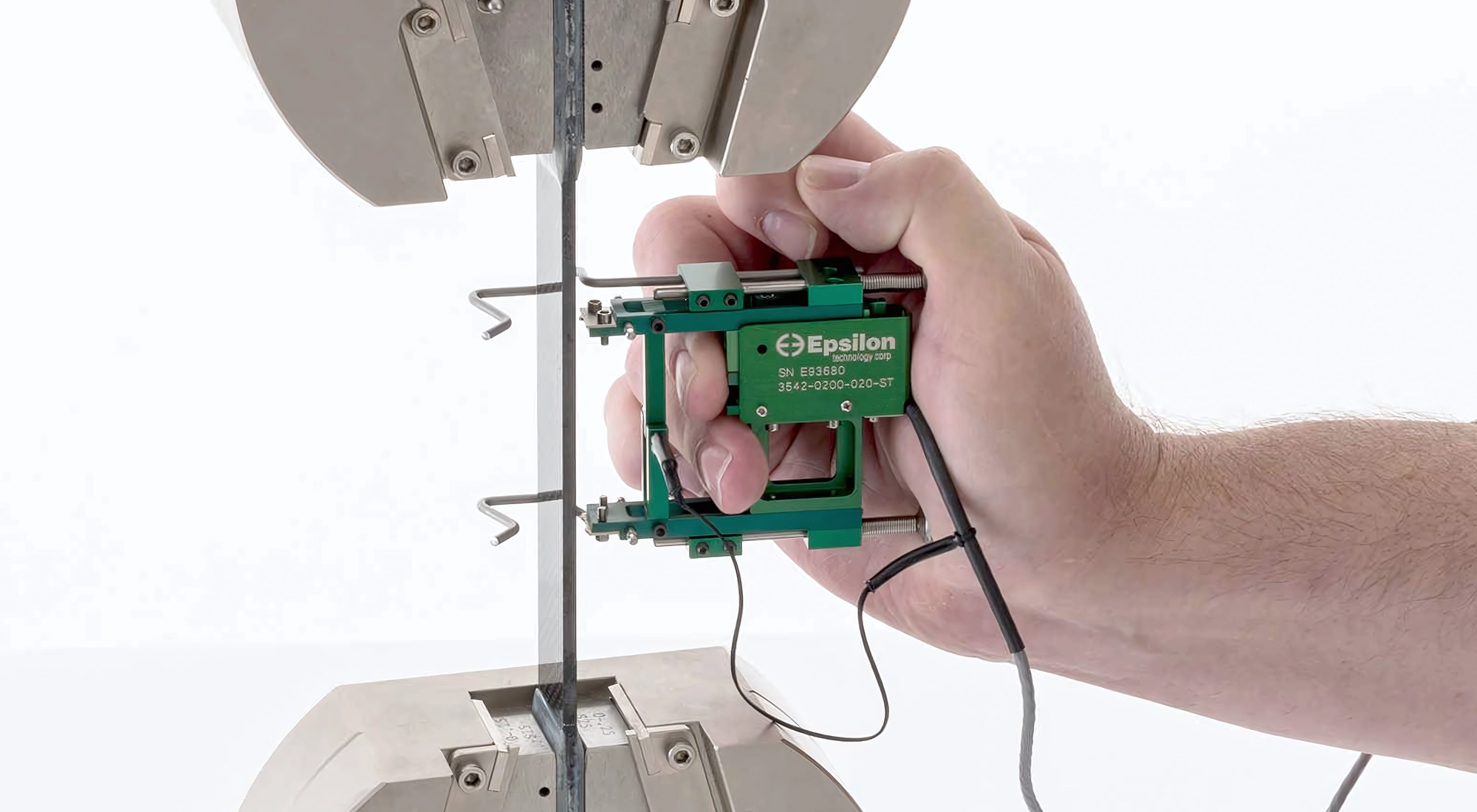

퀵 어태치 키트

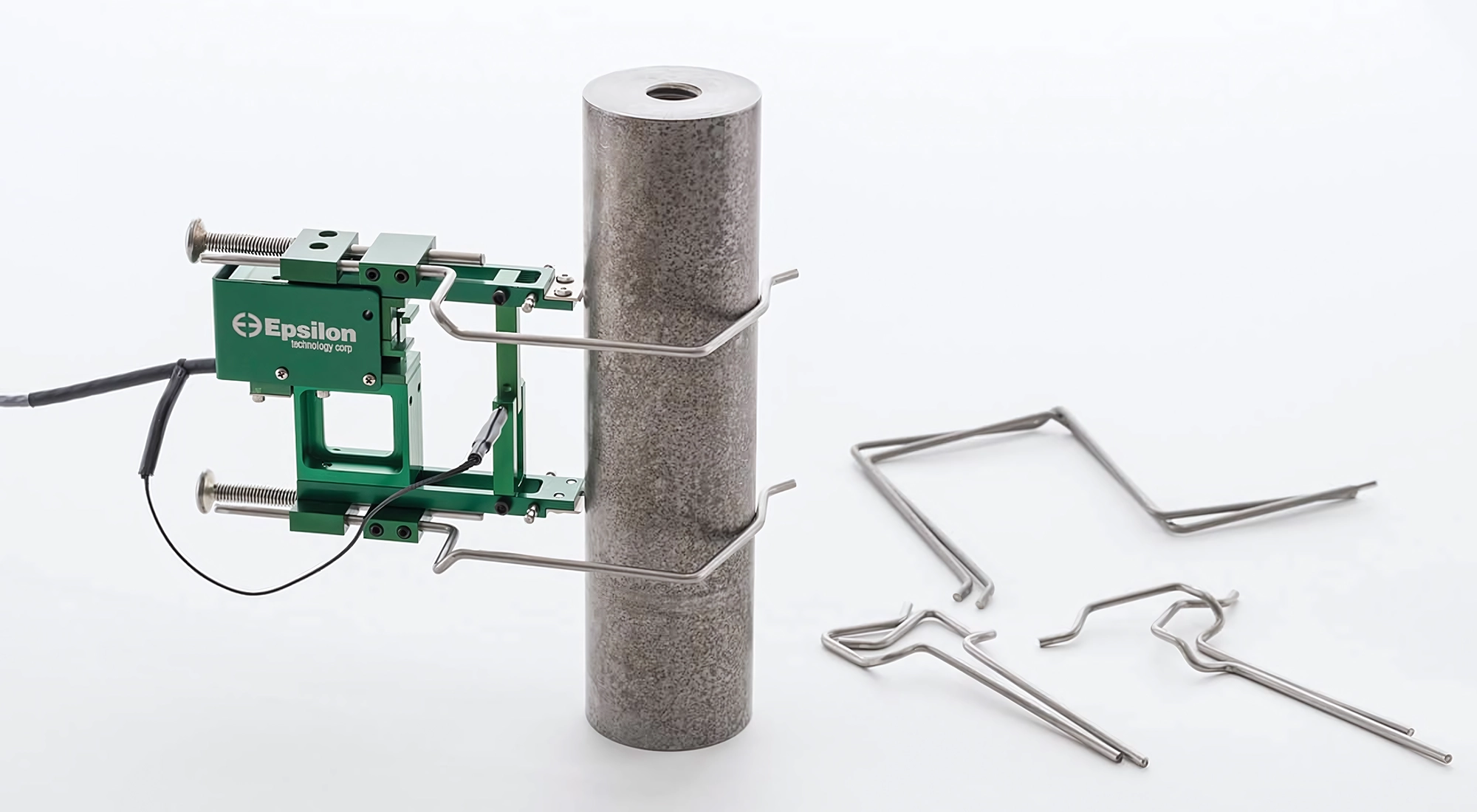

원형 시편용 와이어폼: 직경 2 - 25 mm (0.08 - 1.0 인치)
평판 시편용 와이어폼: 최대 두께 12 mm, 폭 31 mm (0.5 × 1.25 인치)
기타 포함 항목: 고무밴드 및 스프링
참고: 시편 직경이 2 mm 미만인 경우 모델 3442 권장

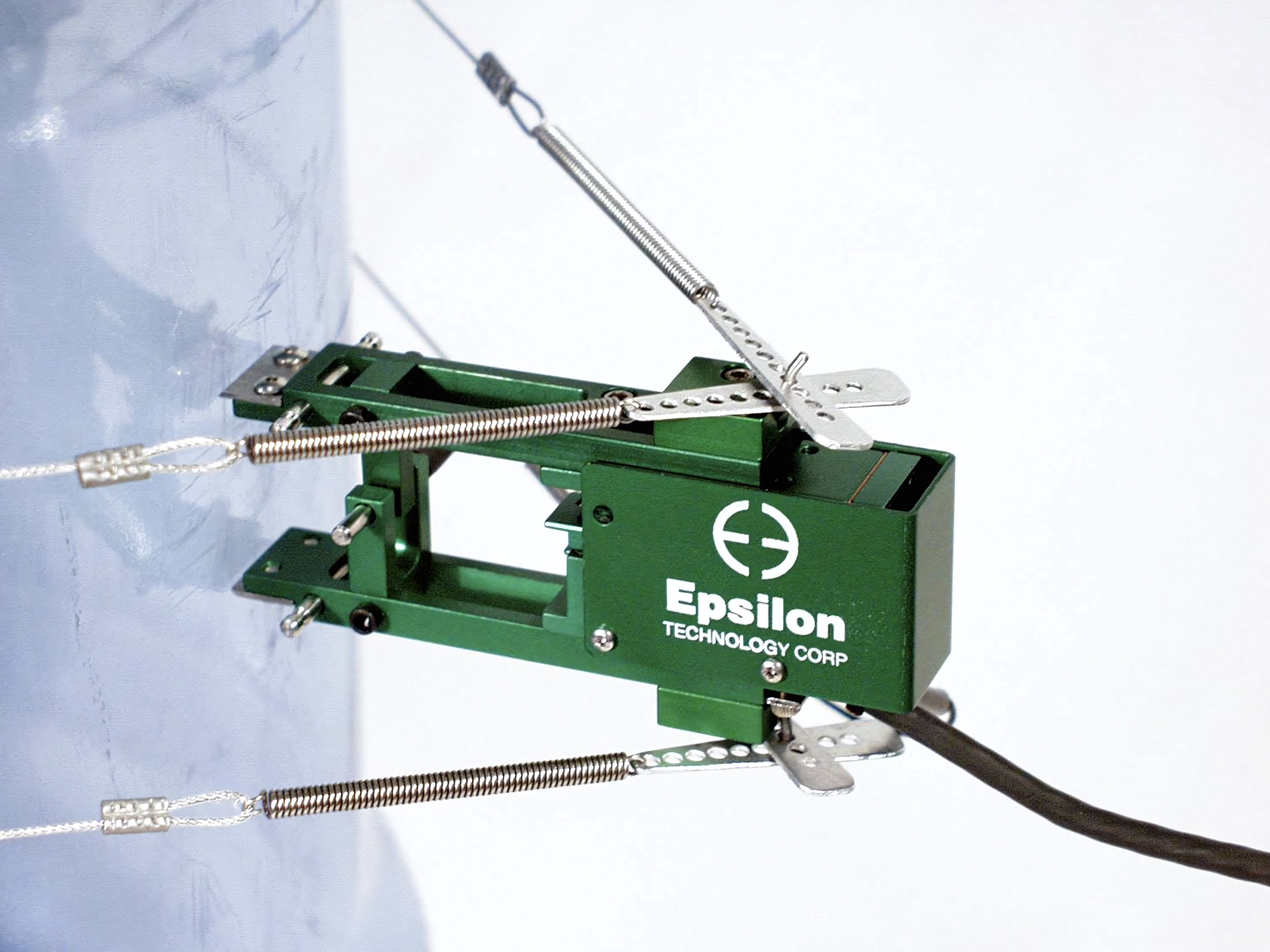

특수 크기용 와이어폼: 별도 문의 필요
전원 및 시스템
인가 전압
권장: 5 ~ 10 VDC
최대: 12 VDC 또는 VAC

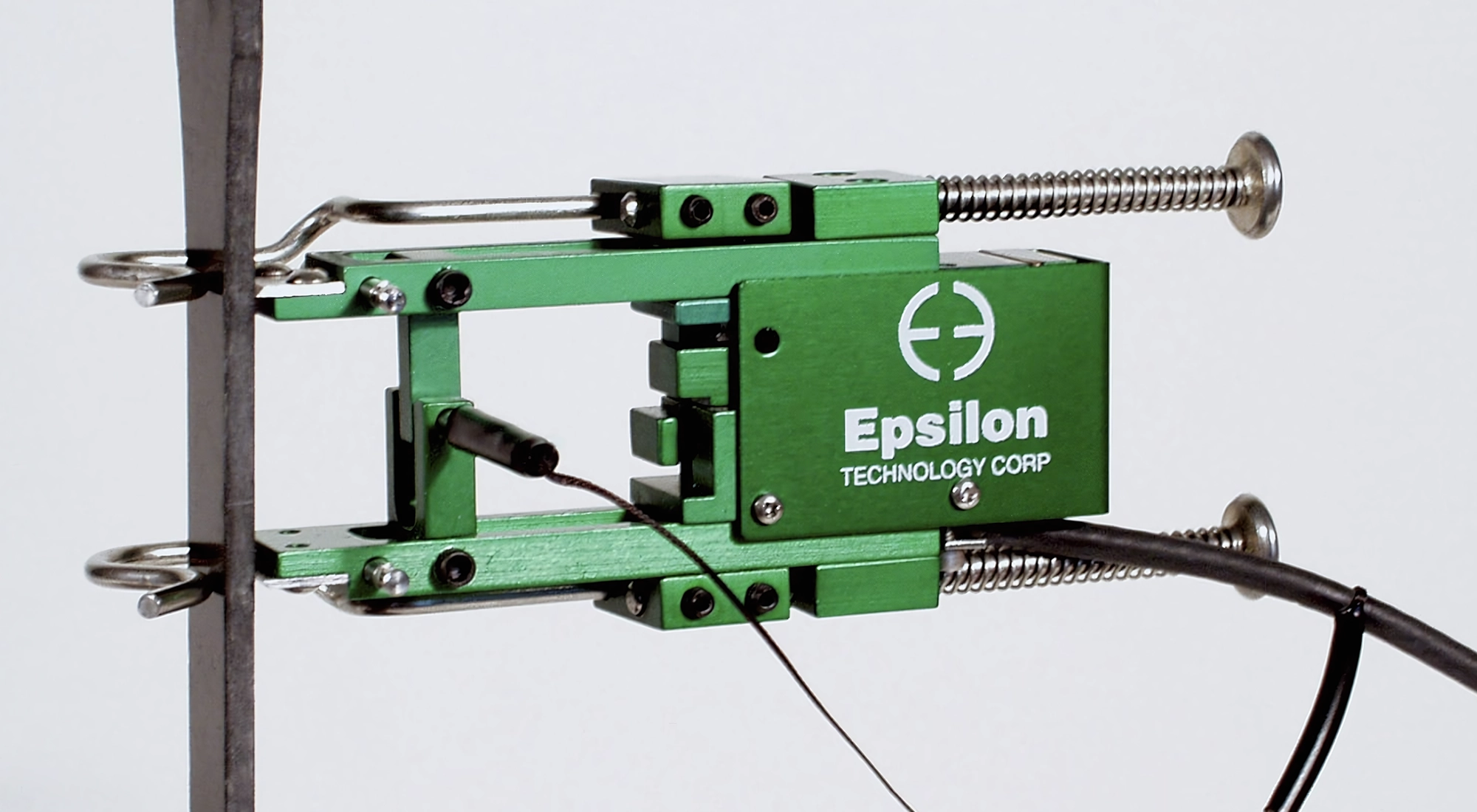

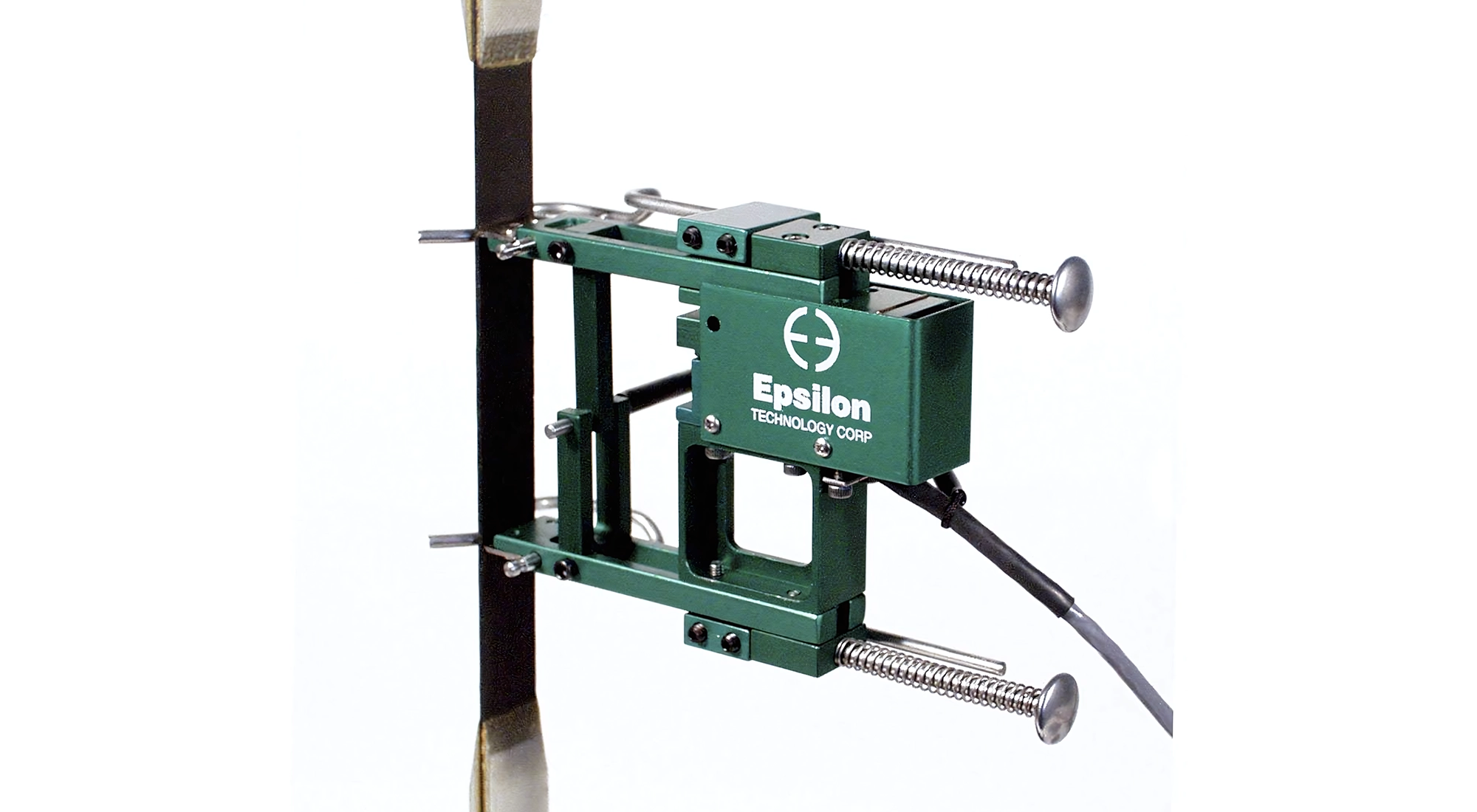

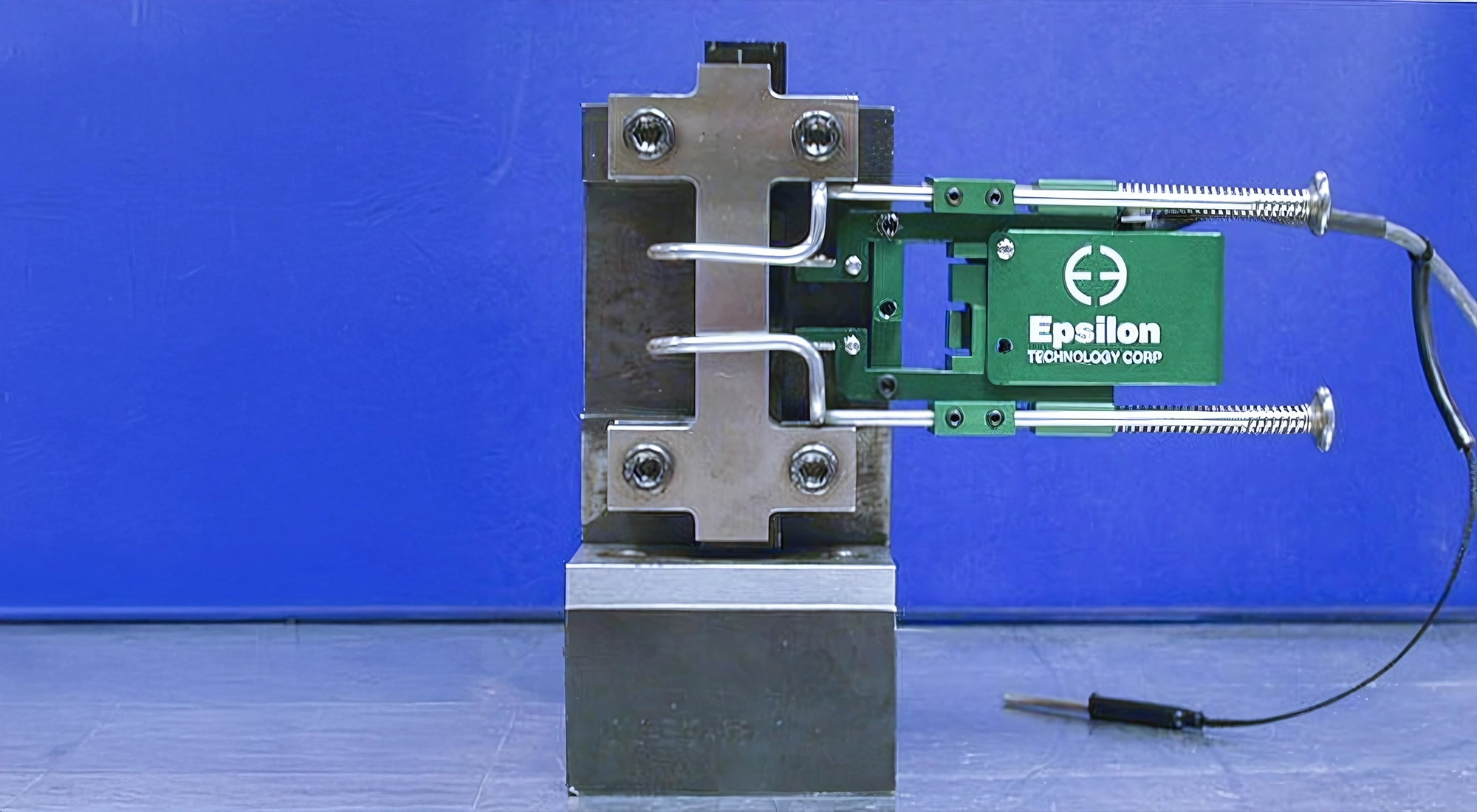

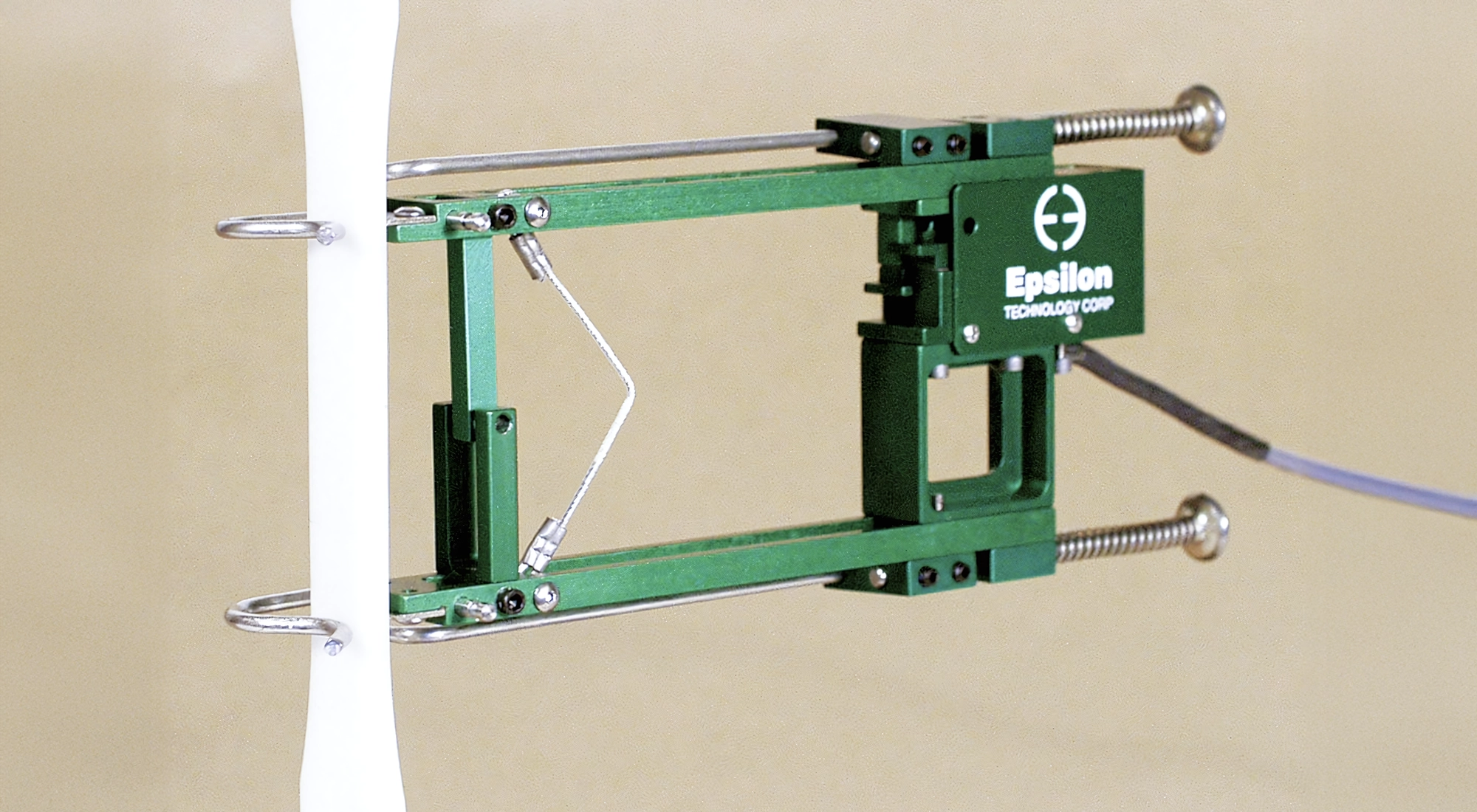

Model 3542 신율계는 금속, 플라스틱, 복합재 등 다양한 재료의 인장 및 압축 변형률 측정에 사용됩니다. 견고한 설계와 편리한 장착 키트가 특징이며, ISO 및 ASTM 표준을 준수합니다. 다양한 시험기 컨트롤러와 호환되며, Epsilon에서 맞춤형 연결 솔루션을 제공합니다. 20mm 미만 게이지 길이는 Model 3442를, 100mm 이상은 Model 3542L을 권장합니다.

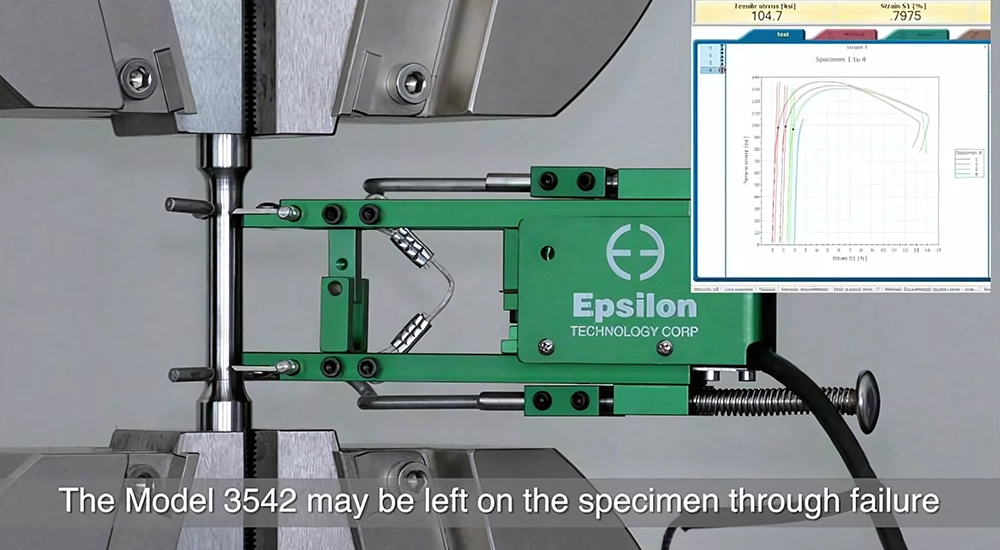

모델 3542 금속 인장 시험

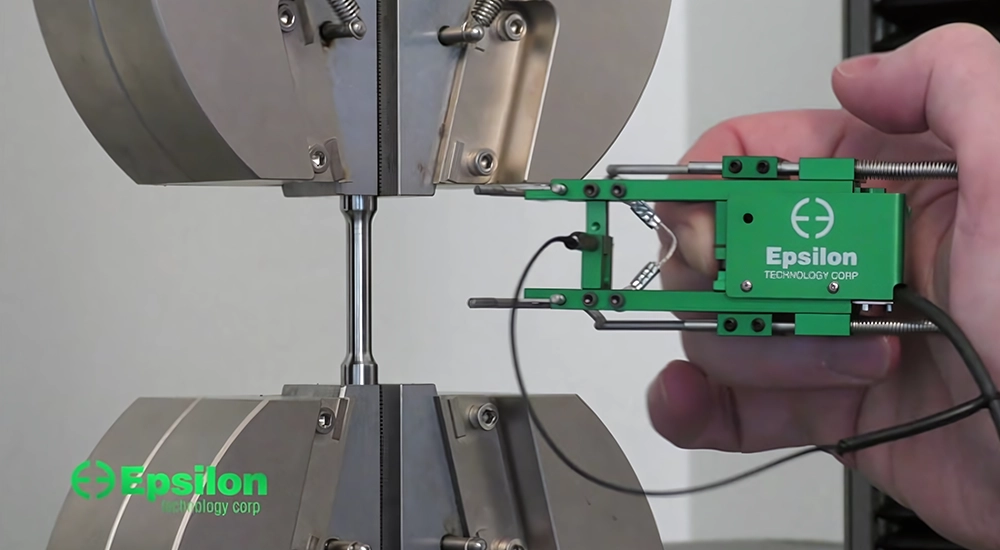

모델 3542 퀵 어태치 데모
