입실론 고온용 신율계 Model 3549 (Epsilon Extensometer)
Epsilon
MODEL 3549
고온용
|
마운트형
분할형 재료 시험용 시험로 또는 유도 가열기를 사용할 때 인장 및 피로 시험에 적합합니다.
모델 3549는 고온 상태의 시편에도 짧은 시간에 장착할 수 있습니다.
진동에 대한 민감도가 낮아, 변형률 제어 방식의 고온 단축 인장 및 피로 시험처럼 까다로운 조건에서도 안정적으로 사용할 수 있는 혁신적인 고온용 신율계입니다.
기본 정보
+
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
MODEL 3549
모델번호
-
사양 및 기능
+
표점 거리
10 - 50mm
측정 범위
5% - 100%
온도 범위
표준형(-ST): 최대 1200°C (2200°F)
고온 옵션(-HT): 최대 1600°C (2900°F)
작동 힘
일반적으로 <30g

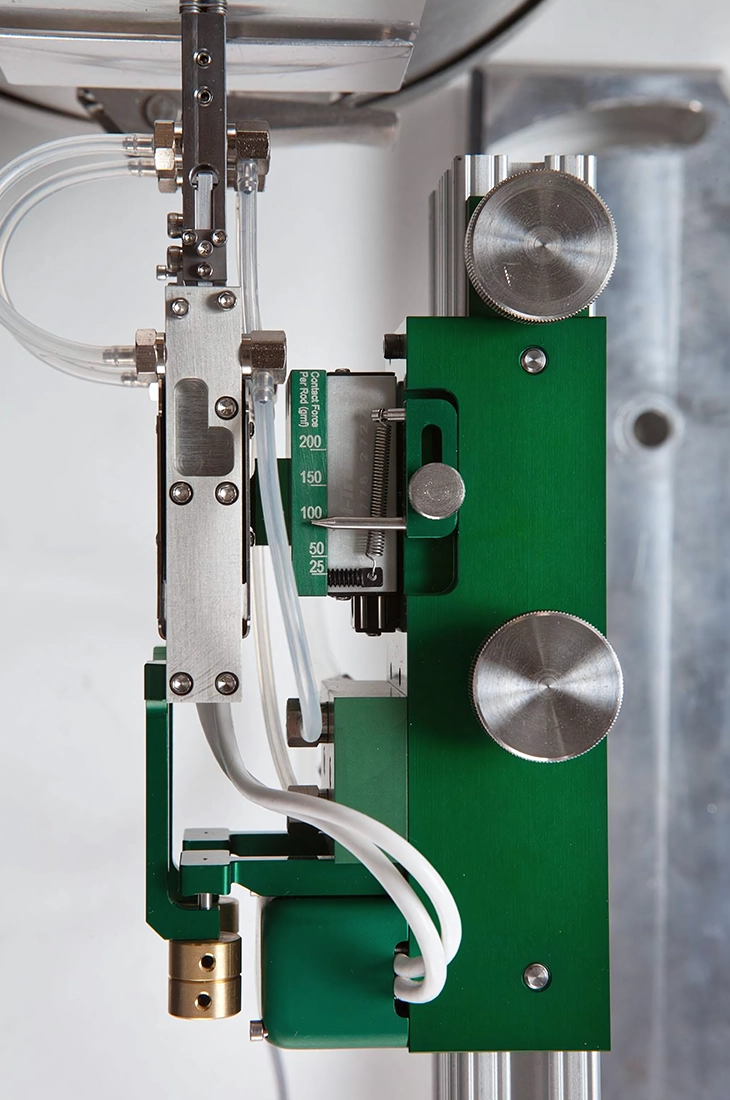

접촉력
최대 400g까지 조절 가능
정확도 및 성능
+
정확도
ASTM E83 Class B-1
ISO 9513 Class 0.5
시험 성적서 포함
※ 로드 길이가 250 mm (10")를 초과할 경우 등급 성능에 영향 가능
데이터 및 출력
+
출력
공칭 1.5 ~ 2 mV/V (모델에 따라 다름)
시험 지원
+
냉각 인터페이스
냉각 호스용 바브 피팅 2개
호스 내경: 1/8" (3.2 mm)
케이블
일체형, 초유연 케이블
길이: 2.5 m (8 ft) 표준
전원 및 시스템
+
인가 전압
권장: 5 ~ 10 VDC
최대: 12 VDC 또는 VAC
10 - 50mm
5% - 100%

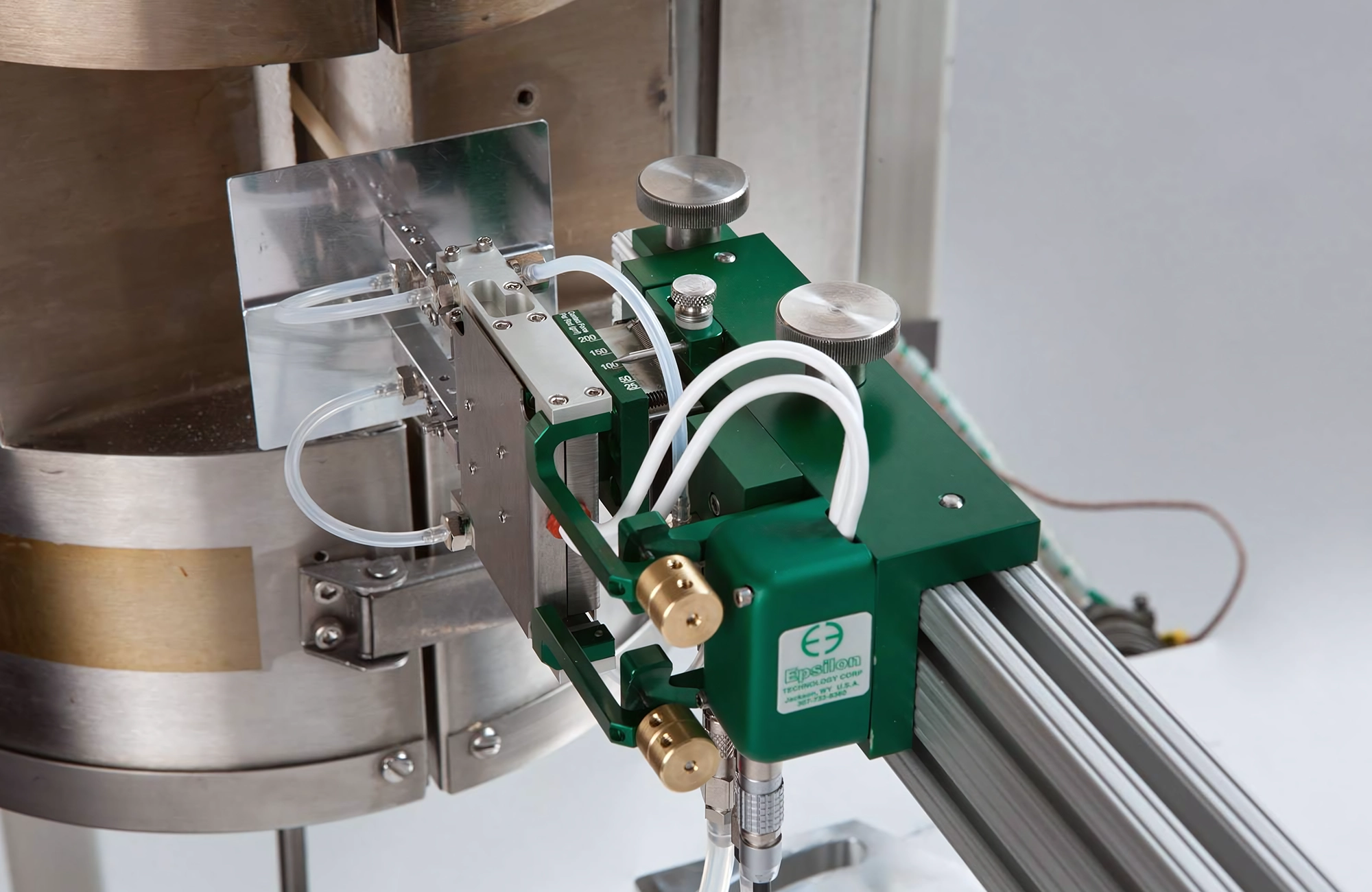

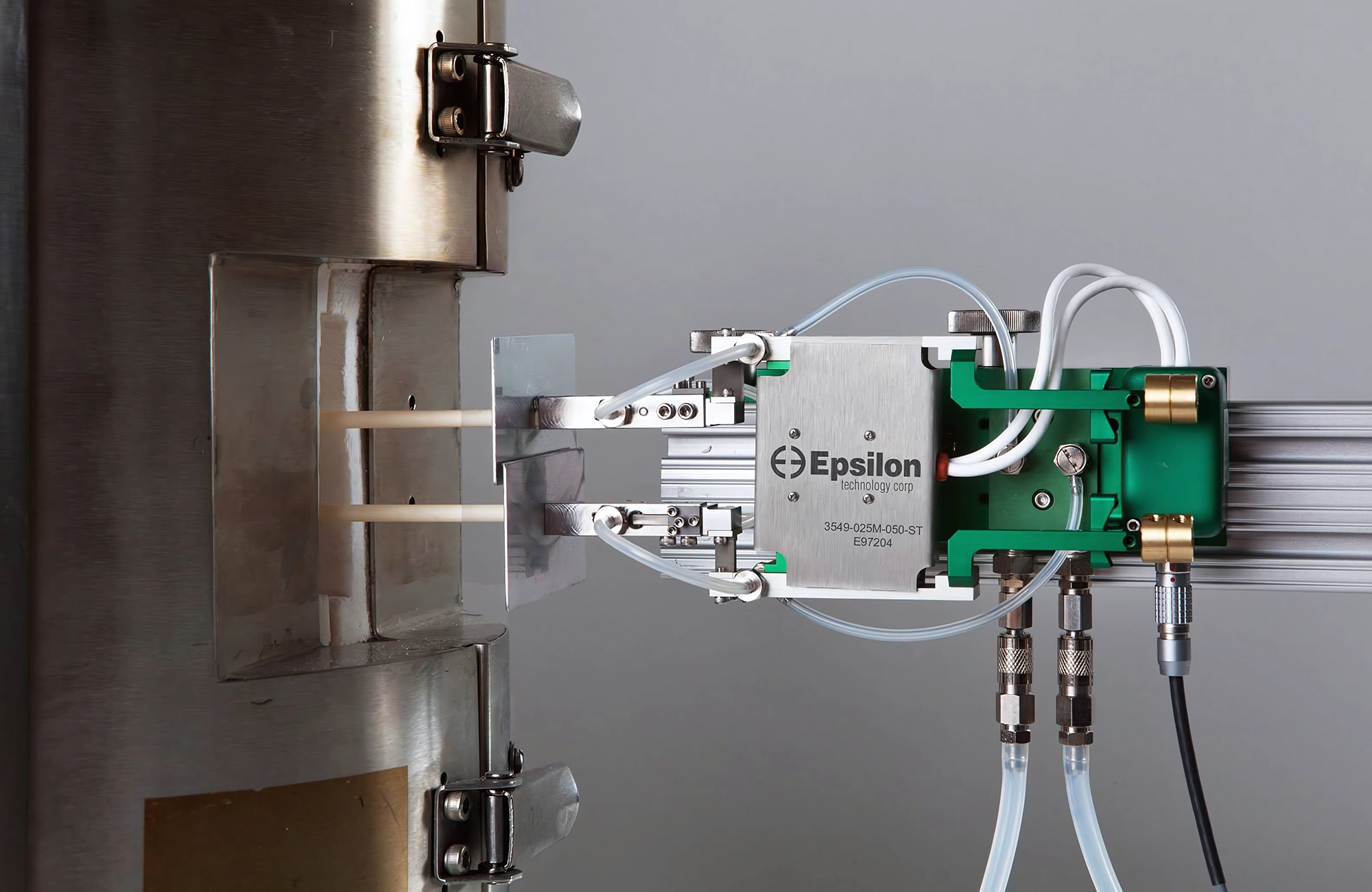

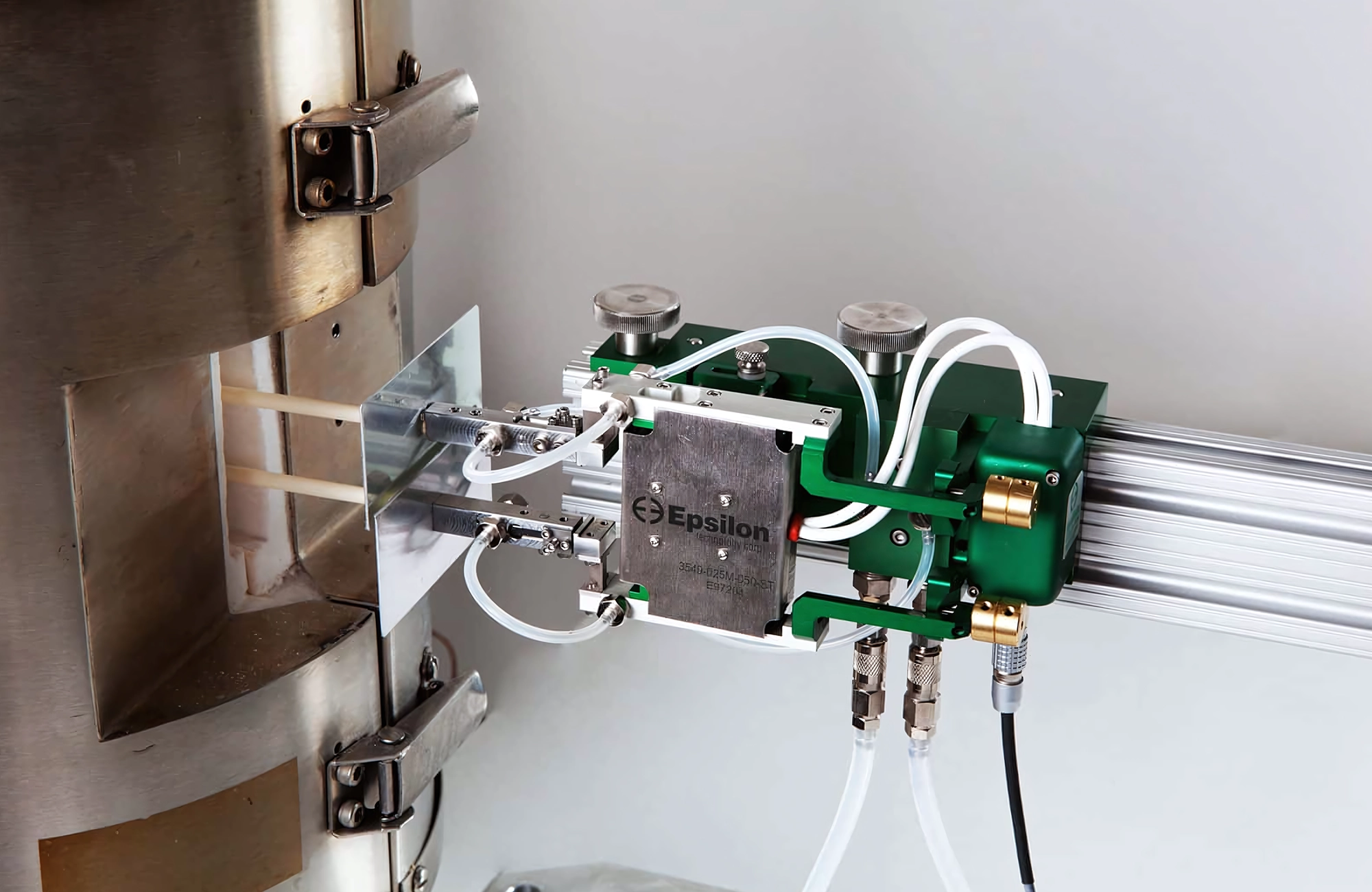

모델 3549 신율계는 고온 시험용 외부 장착형 신율계로, ISO 6892, ASTM E21 등 규격을 충족하며 인장, 피로, 크리프 시험에 적합합니다. 진동과 열 변화에 강하고, 일정한 접촉력을 설정할 수 있어 정밀 측정이 가능합니다. 분할형 시험로 및 유도 가열기에 사용되며, 1200°C(-ST) 또는 1600°C(-HT)까지 지원합니다.
자동 표점 설정 및 슬라이드 마운트를 통해 고온 도달 후 수 초 내 신속 장착 가능
인장·압축 모두 측정 가능하며 반복 피로시험 등 사이클 시험에도 적합
전용 쿨링 및 전기 연결 커넥터, 세라믹봉 예비 세트, 슌트 보정 기능 기본 제공
고온 변형률 측정을 위한 핫마운트형 신율계

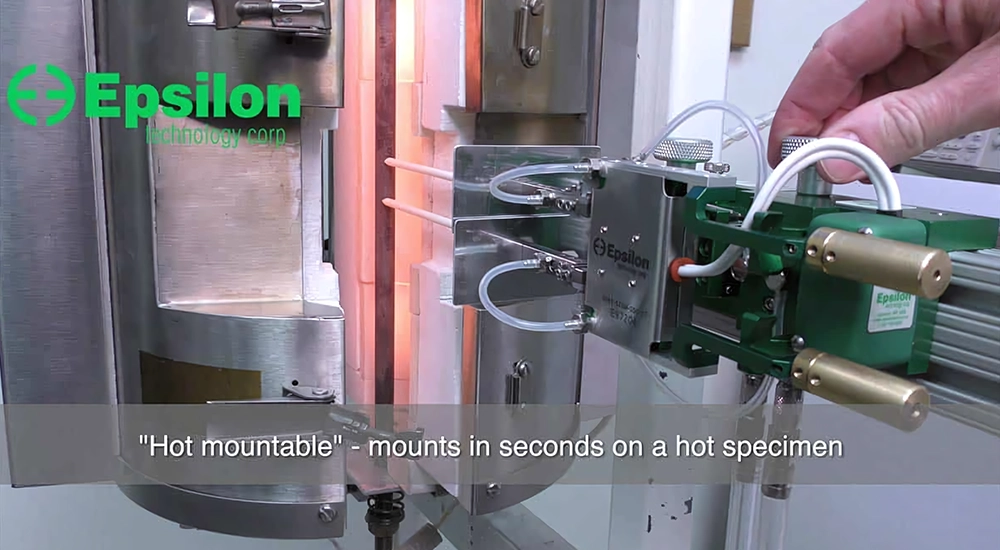

고온용 신율계 핫마운트 기능
