Epsilon Shunt Calibration ESCS 션트 캘리브레이션 시스템
Epsilon
SHUNT CALIBRATION SYSTEM ESCS
Epsilon 신율계의 교정값을 고객 전자장비로 손쉽게 이전하도록 설계된 시스템이며, 스트레인 게이지 방식의 모든 신율계에 적용 가능합니다.
MODEL ESCS 데이터시트
기본 정보
브랜드
Epsilon
품목
션트 캘리브레이션
측정 항목
연신율, 변형률
모델명
션트 캘리브레이션 시스템
모델번호
ESCS
션트 캘리브레이션이란?
Epsilon 션트 캘리브레이션 시스템은 기계식 교정기 없이 신율계와 신호 컨디셔너를 손쉽게 교정하는 방법을 제공합니다. 거의 모든 컨트롤러 및 전자장비에서 현장 전기적 교정이 가능하며, 전자장비의 교정 상태를 주기적으로 간단히 점검할 수 있어 신율계 및 전자장비가 올바르게 교정되었는지 확인하는 데 도움이 됩니다.
참고) Epsilon 션트 캘리브레이션 시스템은 3590VHR과 같은 기계식 신율계 교정기를 이용한 현장 검증을 대체하지 않습니다. 현장 검증은 많은 실험실 및 시험 규격에서 요구됩니다.
어떤 신율계에 포함되나요?
Epsilon의 모든 신규 스트레인 게이지식 신율계에는 션트 캘리브레이션 시스템이 포함됩니다. 기존 장비에 추가를 원할 경우 신율계를 Epsilon으로 보내 재교정을 의뢰할 수 있으며, Epsilon은 션트 시스템을 장착하고 교정을 수행한 뒤 새로운 Epsilon 시험 성적서를 첨부하여 반환합니다.
작동 원리
Epsilon 션트 캘리브레이션 시스템은 2점 교정을 수행합니다. 첫 번째 점은 신율계의 표점 거리입니다. 두 번째 점은 션트 캘리브레이션 점으로, 션트를 커넥터에 꽂으면 커넥터 내부의 션트 저항이 신율계 휘트스톤 브리지의 한 변에 접속되어, 암을 기계적으로 이동하지 않고도 신율계 출력을 알려진 교정점으로 전기적으로 설정합니다. 이 알려진 교정점은 Epsilon 시험 성적서에 션트 적용 판독값으로 표시되며, ISO 17025 공인 절차와 추적 가능한 기계식 교정기로 설정됩니다. 교정을 마치려면 신호 컨디셔너나 소프트웨어에서 판독값이 성적서의 슌트 적용 판독값과 일치하도록 조정합니다.
Epsilon 션트 캘리브레이션 시스템 사용은 2단계로 간단합니다.

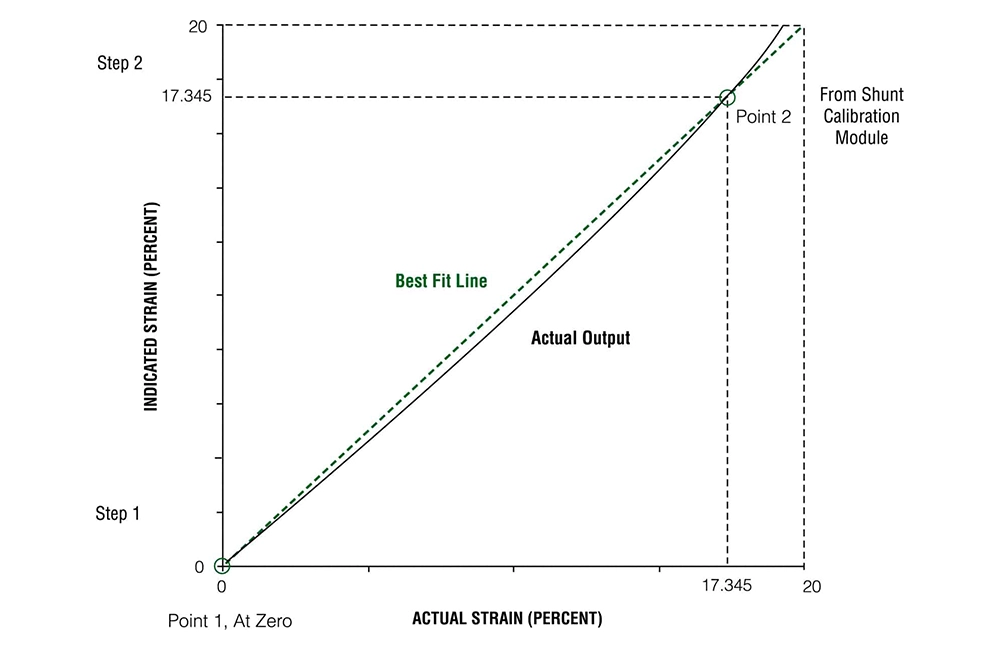

1. 신율계를 표점 거리에 맞춘 뒤 출력을 영점으로 설정합니다. 예시 그래프의 포인트 1이 설정됩니다.
2. 션트를 션트 커넥터에 연결하고, 신호 컨디셔너 또는 소프트웨어를 조정해 판독값이 시험 성적서의 Shunted Reading과 일치하도록 맞춥니다. 예시 그래프의 포인트 2가 설정됩니다.
That’s all it takes.
이 프로세스는 스트레인 게이지식 신율계와 신호 컨디셔닝 전자장치 또는 소프트웨어의 거의 모든 조합에서 작동합니다. 시험 제어기에 자체 션트 캘리브레이션 기능이 있어도 사용할 수 있습니다. 디지털 시험기 컨트롤러, 아날로그 컨트롤러, 데이터 수집 시스템, 독립형 신율계 신호 컨디셔닝 전자장치 등에서 유용합니다.
또한 신율계의 정기 재교정은 장비를 Epsilon으로 보내 재교정 서비스를 받음으로써 수행할 수 있습니다.
