입실론 신율계 Model 3542L (Epsilon Extensometer)
Epsilon
MODEL LE-05
모델 LE-05는 재료 시험용 고정밀 비접촉식 신율계로, 시편에 부착된 반사 테이프 간 간격을 고속 레이저 스캐너로 측정합니다.
측정 범위는 8~127 mm이며, 표점거리는 사용자 설정에 따라 달라집니다. 짧은 표점거리 설정 시 높은 연신율 측정이 가능합니다.
기본 정보
브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
MODEL LE-05
모델번호
-
사양 및 기능
표점 거리
User selectable
측정 범위
8 ~ 127 mm (0.3 ~ 5 inches)
대상 거리
기준 거리: 250 mm (10 inches)
최대 거리: 500 mm (20 inches)
거리 선택 가능
스캔 라인 방향
수직(Vertical)
크기
381 (L) × 180 (H) × 114 (W) mm
15 (L) × 7.1 (H) × 4.5 (W) inches
중량
6 kg (13 lbs)
장착 방식
본체 하단 1/4-20 UNC 탭 홀 4개
레이저 사양
다이오드 레이저, 670 nm
CDRH 인증 Class II 레이저 기기
정확도 및 성능
최대 해상도
0.001 mm (0.0001 inches)
※ 최대 스캔 속도에서는 최대 해상도 미달 가능
최대 스캔 속도
100 scans/second
※ 최대 해상도와 동시 달성 불가
직선성
±0.01 mm (±0.0004 inches)
※ 보정된 거리에서 최적 변위 범위 기준
반복성
±0.005 mm (±0.0002 inches)
※ 보정된 거리에서 최적 변위 범위 기준
제로 억제
측정 범위 내 어느 지점이든 0으로 설정 가능
데이터 및 출력
아날로그 출력
16비트, ±10 VDC
디지털 통신
RS-232 직렬 통신 (3선식 표준)

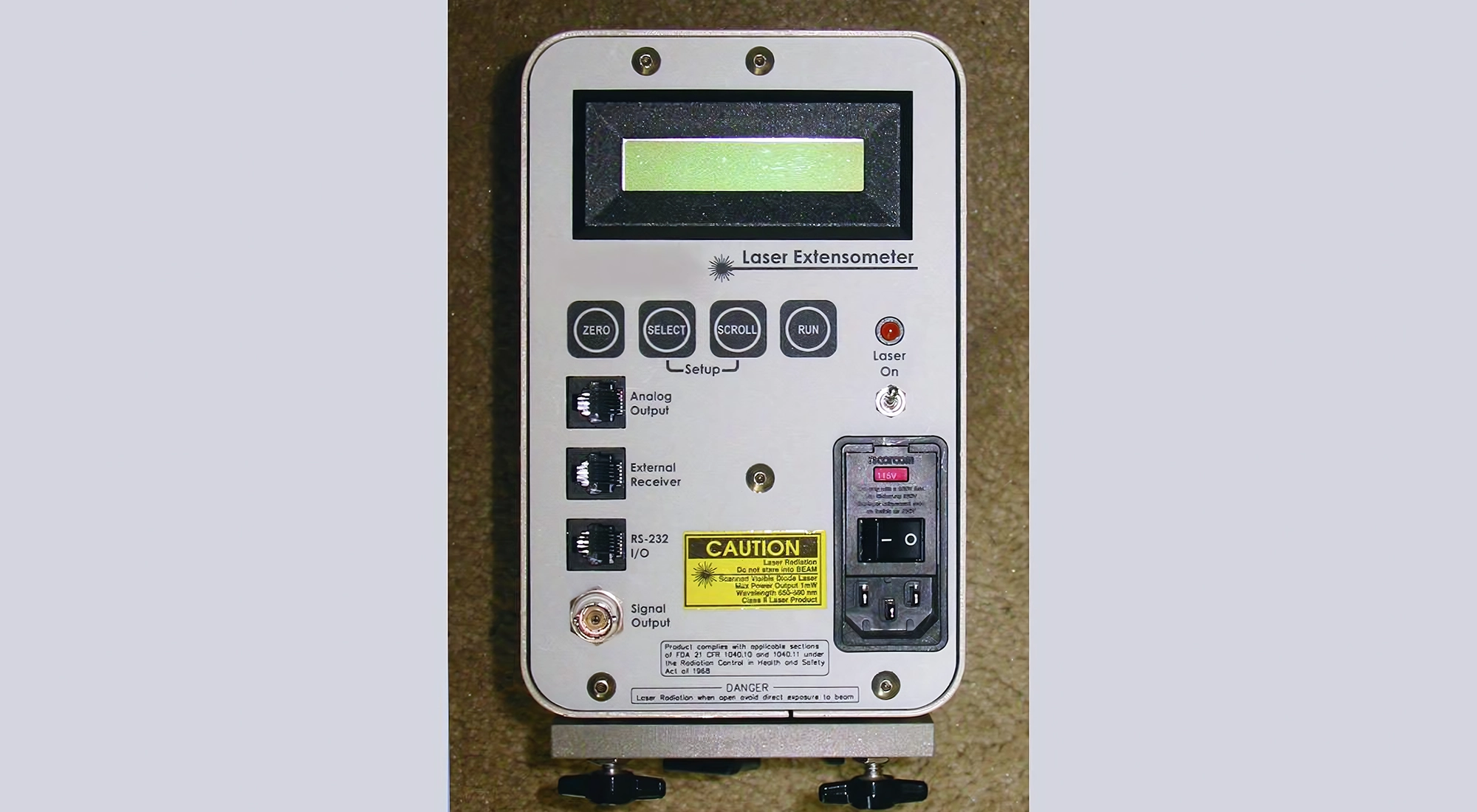

표시 장치
2라인, 16문자 백라이트 LCD
스캔 평균화
설정 가능한 이동 평균 윈도우 적용
전체 측정 범위
밀리미터 기준 (옵션): 2.0, 5.0, 10, 20, 50, 100 mm
인치 기준: 0.1, 0.2, 0.5, 1.0, 2.0, 5.0 inches
전송 속도 선택
9600, 4800, 2400, 1200 bps
전원 및 시스템
전원 입력
표준: 115 VAC ±10%, 50/60 Hz
옵션: 230 VAC ±10%, 50/60 Hz
기타
사양 측정 조건
명시된 사양은 25°C, 상대 습도 50% 조건에서 측정됨

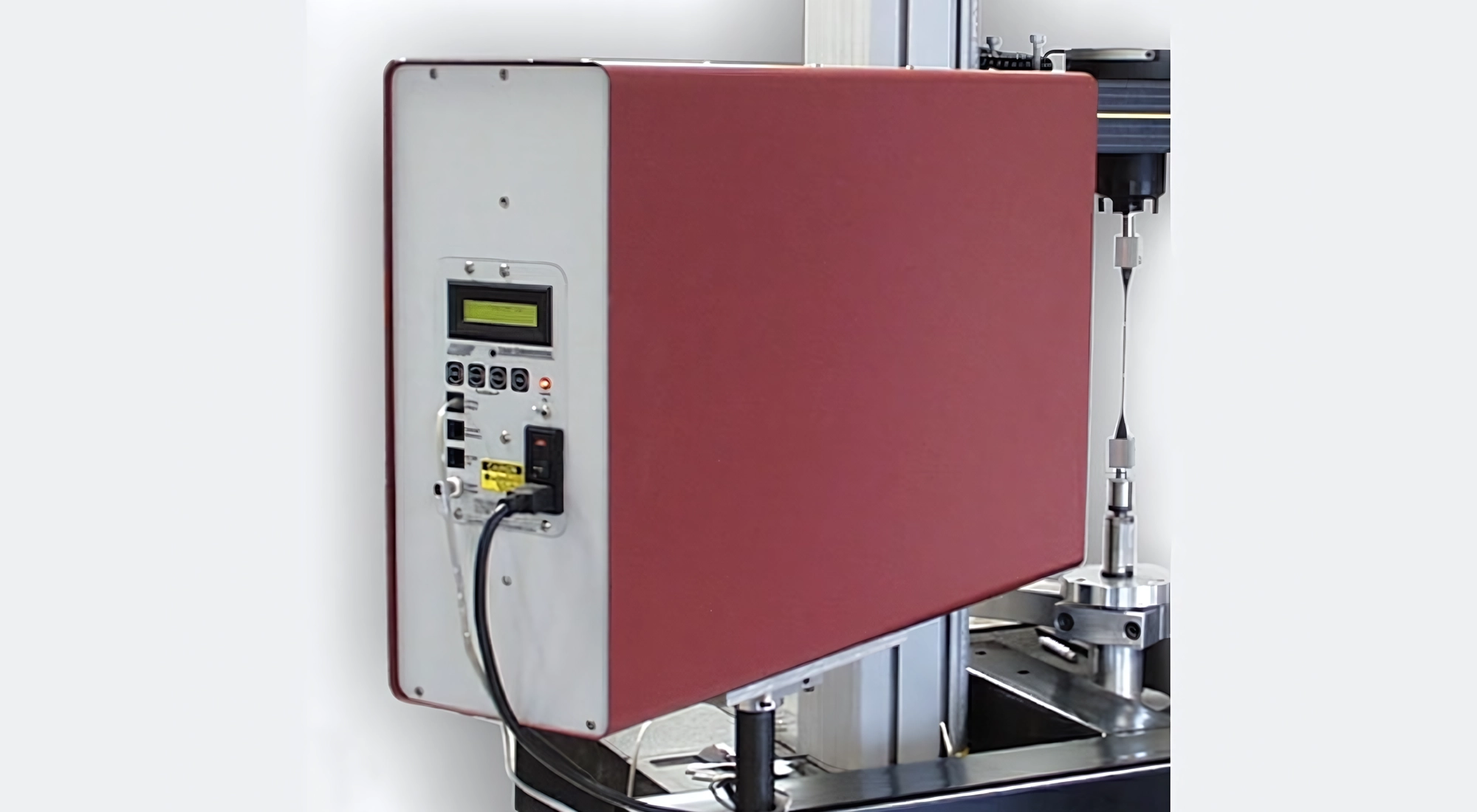

Epsilon Model LE-05 비접촉 레이저 신율계는 레이저 다이오드 방식의 비접촉식 광학 신율계로, 자체 전원과 디지털 디스플레이를 갖춘 휴대형 장비입니다. ±10V 아날로그 출력 또는 RS-232 포트를 통해 다양한 시험기 및 데이터 수집 시스템과 연동 가능하며, 국소 또는 원격 조작이 가능합니다. 수광기 없이도 정밀 측정이 가능합니다.
