오실라 접촉각 측정기 - 고니오미터

실험실 장비

표면 특성 분석

간편하고 정확한 분석을 통한 신속한 측정

HD 녹화와 직관적인 PC 소프트웨어를 통해 잉크와 코팅의 최적화를 효율적으로 수행하세요.

Ossila 접촉각 측정기는 액체 방울의 접촉각과 표면 장력을 측정하기 위한 빠르고 신뢰할 수 있으며 간편한 방법을 제공합니다.

본 시스템은 직관적인 PC 소프트웨어, 고품질 동영상, 빠른 이미지 캡처 기능을 통해 잉크 최적화를 손쉽게 수행할 수 있도록 설계되었습니다.

소프트웨어는 발수성 또는 보호 코팅을 위한 높은 접촉각, 혹은 균일한 용액 코팅을 위한 낮은 접촉각을 특성화하는 데 도움을 줍니다.

합리적인 가격과 컴팩트한 크기로 Ossila 접촉각 측정기는 모든 특성화 장비 구성에 적합한 선택입니다.

안심하고 구매하세요

2년 품질 보증

추후 업데이트 포함

무료 소프트웨어

10cm x 30cm

컴팩트한 설계

단순하고 직관적인 작동 방식

사용의 간편함

실시간 피드백 제공

잉크 최적화 용이성

젖음 과정 분석 가능

빠른 이미지 캡처

방울의 선명한 동영상 촬영

고해상도 비디오

합리적인 가격과 뛰어난 품질

뛰어난 가치

“Ossila의 접촉각 측정기와 스핀 코터를 사용하고 있습니다. 페로브스카이트 태양전지 적용을 위한 최고의 도구입니다. 같은 브랜드의 다른 장비도 추가로 주문할 계획입니다.”

Ashique Kotta, 전북대학교

오실라 접촉각 측정기 사양

측정 정확도

±1°

측정 범위

5° – 180°

제품 외형 치수 (W x H x D)

95mm x 165mm x 320mm (3.74″ x 6.50″ x 12.60″)

스테이지 크기

50mm x 50mm (1.97″ x 1.97″)

최대 시료 두께

20mm (0.79″)

최대 카메라 해상도

1920 x 1080

주사기 사양

주사기 용량

25 µl

니들 직경

0.47mm (0.019″)

니들 길이

51mm (2.01″)

팁 모양

블런트(Blunt)

오실라 접촉각 측정기 소프트웨어

Ossila 접촉각 측정기는 사용자 친화적인 측정 소프트웨어와 함께 제공됩니다. 소프트웨어는 최대한 직관적으로 설계되었으며, 효과적으로 활용할 수 있는 가이드도 제공합니다.

소프트웨어는 녹화와 분석, 두 가지 주요 인터랙티브 섹션으로 구성됩니다.
Ossila 접촉각 소프트웨어는 USB 메모리에 포함되어 제공되며, 최신 버전은 언제든 Ossila 웹사이트에서 무료로 다운로드할 수 있습니다.

표면 장력 측정 기법

녹화 (Recording)

소프트웨어의 녹화 섹션에서는 고해상도 동영상을 캡처할 수 있습니다. 동영상은 사용자가 지정한 경로에 자동으로 저장되며, .avi 파일 형식으로 저장됩니다. 이를 통해 일반적인 동영상 재생기에서 시청하거나 동영상 편집기에서 편집할 수 있습니다.
저장된 동영상을 접촉각 소프트웨어에 불러오면, 동영상이 개별 이미지 시퀀스로 표시되어 각 이미지를 독립적으로 분석할 수 있습니다.

오실라 접촉각 측정기 소프트웨어

분석 (Analysis)

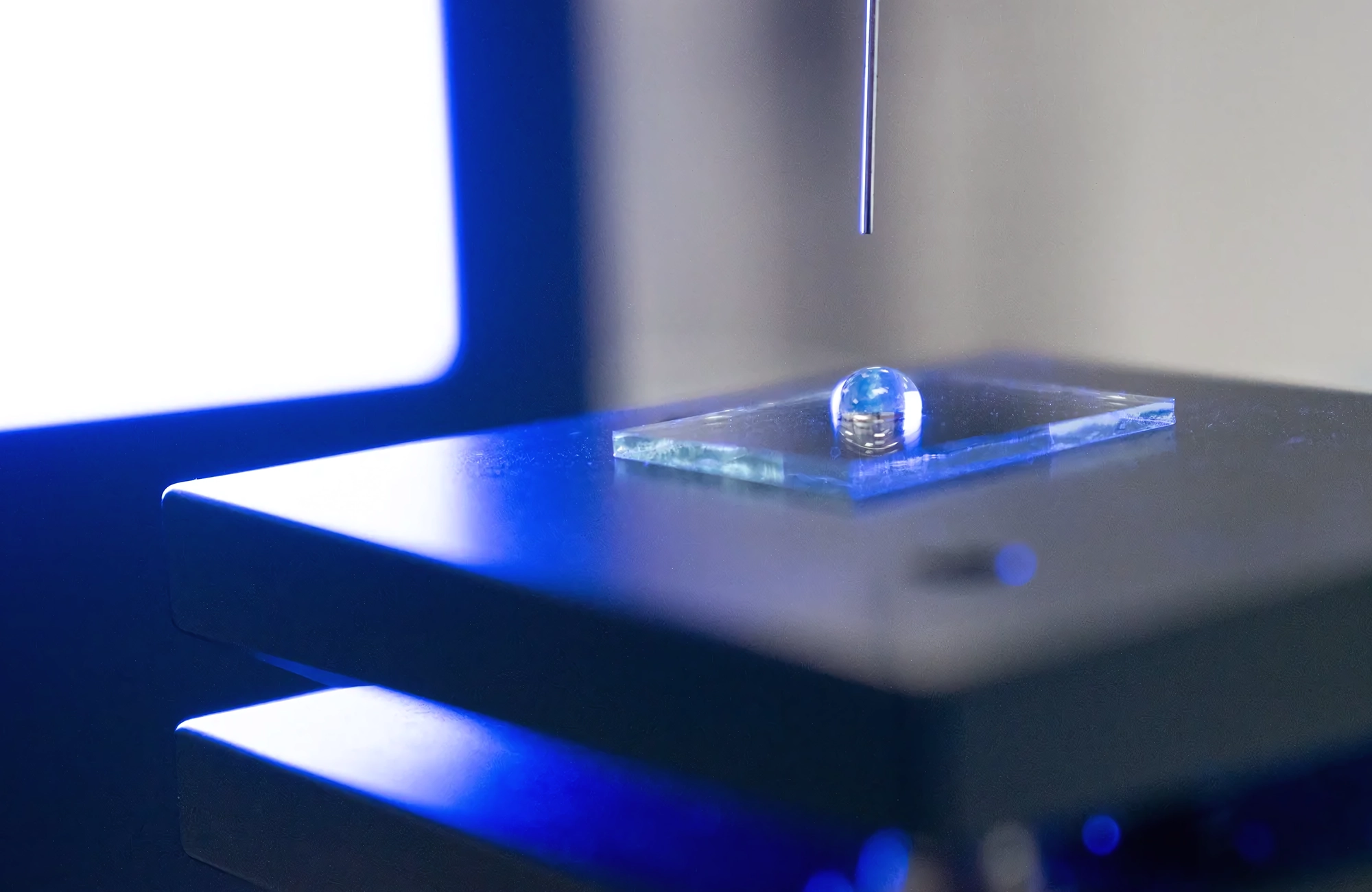

접촉각 (Contact Angle)

접촉각이 10° 이상인 방울의 경우, 방울의 가장자리에 다항 곡선을 피팅합니다.

이 곡선이 기준선을 교차하는 지점에서 접선(tangent)을 사용하여 접촉각을 계산합니다.

반면, 접촉각이 10° 미만인 방울은 접촉각 측정을 위해 원형 피팅(circle fit)을 사용합니다.

표면 장력 (Surface Tension)

소프트웨어는 니들 끝에 매달린 방울을 이용해 광학적 표면 장력(optical tensiometry) 측정을 수행할 수 있습니다.

방울 반경과 액체 밀도를 바탕으로 일련의 방울 모델을 생성하며, 생성된 모델은 검출된 가장자리와 비교됩니다.

가장 유사한 모델을 기반으로 액체의 표면 장력을 계산합니다.

소프트웨어의 분석 섹션에서는 기록된 방울의 접촉각과 표면 장력을 측정할 수 있습니다.
소프트웨어는 방울의 에지를 검출하는 알고리즘을 수행한 후, 적합한 피팅 기술을 사용해 방울의 특성을 계산합니다.

Ossila 접촉각 소프트웨어가 표면 장력 측정을 수행하는 중

6 POINTS of 4 POINT PROBE

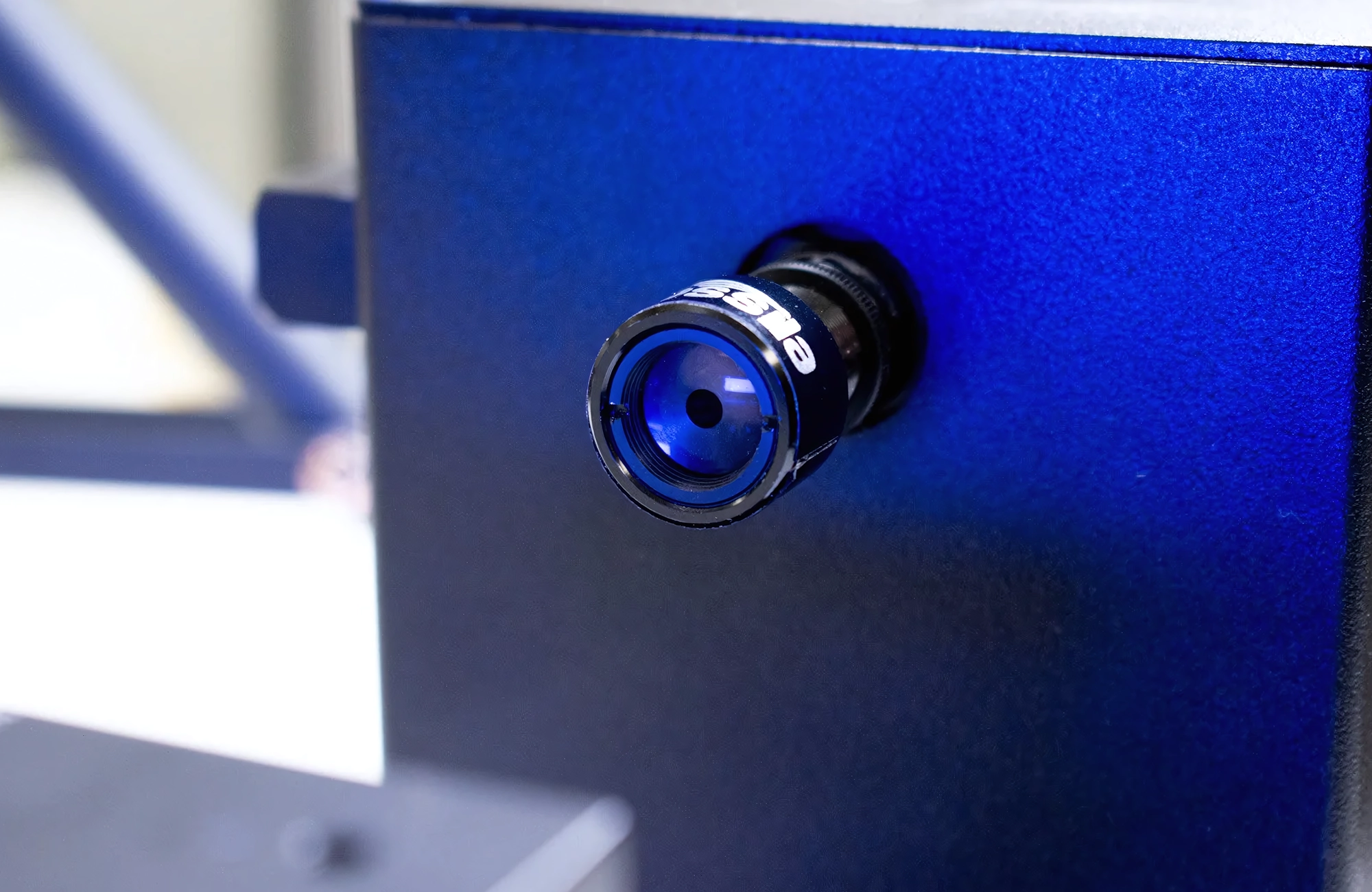

고해상도 카메라

고품질의 동영상 및 이미지를 촬영할 수 있습니다. 1920 x 1080 해상도의 카메라는 초당 최대 30프레임을 캡처하며, 수동 초점 렌즈를 통해 이미지 선명도를 완벽히 제어할 수 있습니다. 파일 크기가 부담된다면 낮은 해상도나 프레임 속도로 설정해 하드 드라이브 공간을 절약할 수 있습니다.

정확한 에지 검출을 위한 광원

강력한 단색 백라이트는 Canny 에지 검출 알고리즘을 활용하여 소프트웨어가 방울의 에지를 정확하게 인식하도록 돕습니다. 밝고 균일한 직사각형 광원은 픽셀 밝기의 변화를 극대화해 명확한 에지를 찾을 수 있도록 합니다.

주사기 고정 메커니즘

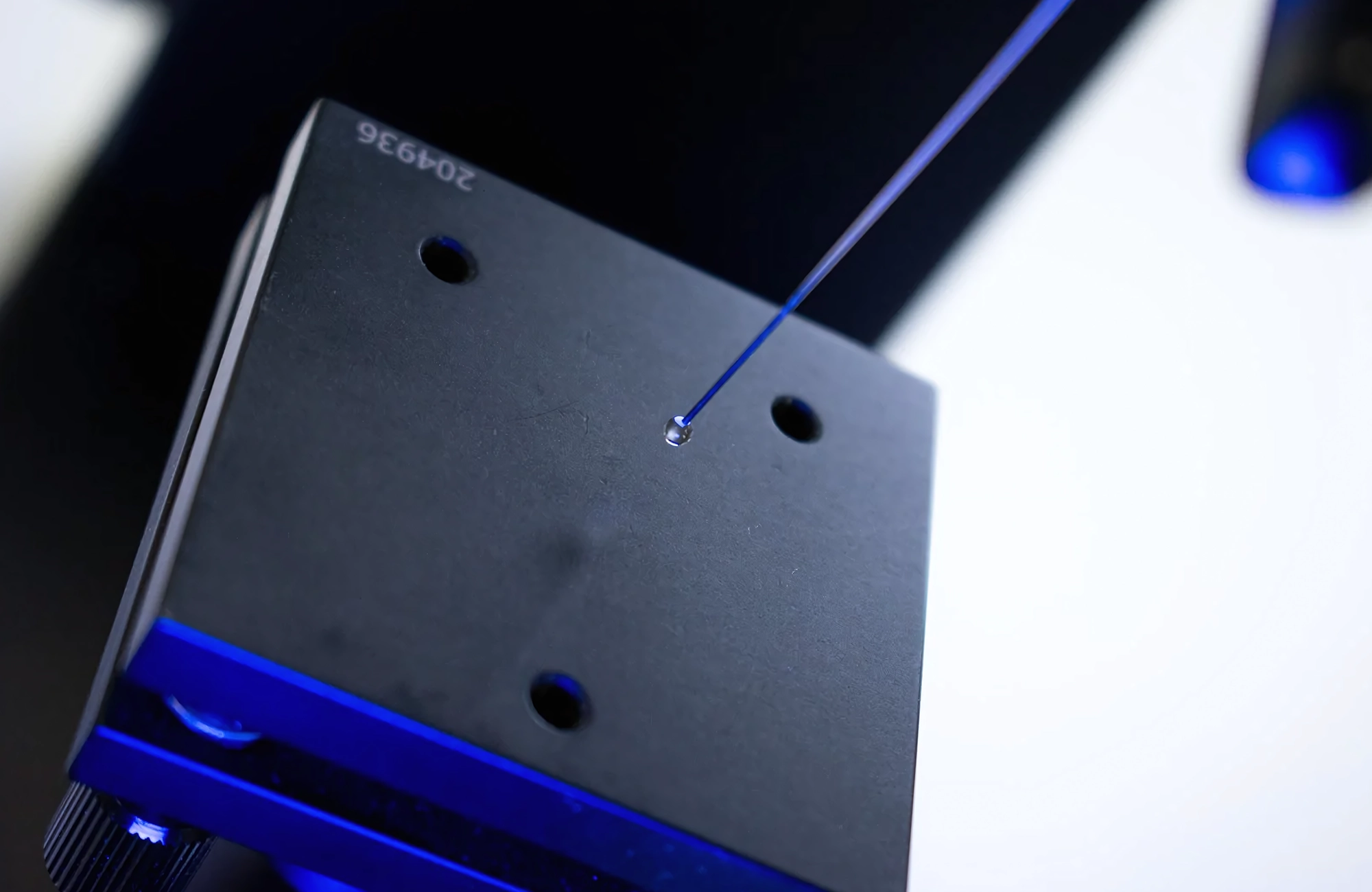

다양한 방울 디스펜싱 장비를 고정할 수 있는 유연한 클램프 시스템이 제공됩니다. Ossila 접촉각 측정기 시스템에는 25 µl 용량의 유리 주사기와 탈착식 블런트 팁 니들이 포함되어 있어 접촉각 및 표면 장력 측정을 위한 방울 디스펜싱에 이상적입니다.

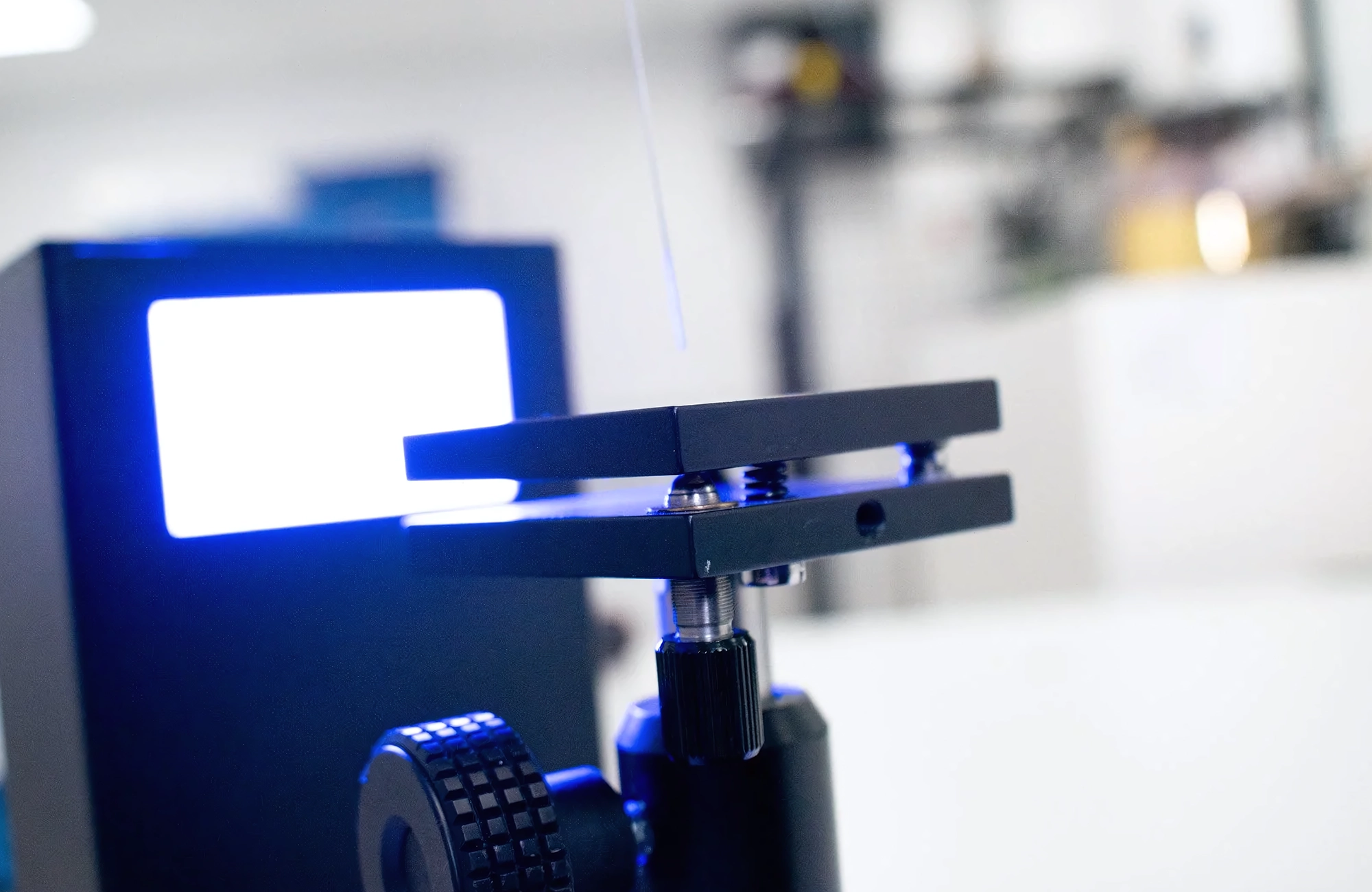

조절 가능한 샘플 스테이지

수평 표면을 유지하며 방울이 침착 중에 움직이지 않도록 합니다. 스테이지를 상하로 조절하면서도 수평은 그대로 유지되며, 기판을 추가하거나 제거한 후 니들과 가까운 위치로 플랫폼을 조정할 수 있습니다. 미세 조정 기능은 카메라 쪽으로 약간 기울이는 설정도 가능해 기준선을 정렬하는 데 도움을 줍니다.
