오실라 듀얼 시린지 펌프 - 정확하고 다재다능한 프로그래머블 듀얼 주사기 펌프

연속 유량 및 복합 실험을 위한 2채널 정밀 용액 디스펜싱

오실라 듀얼 시린지 펌프는 두 개의 독립적인 주사기 펌프 채널을 통해
고정밀, 고정확도의 복합 용액 디스펜싱을 수행할 수 있습니다.
두 개의 주사기를 동기화하여 연속적인 유량을 유지하거나,
디스펜싱 비율을 조절하여 두 용액을 정밀하게 혼합할 수 있습니다.

넓은 유량 범위, 뛰어난 정밀도

유량 범위: 2.1 nl/hr ~ 15 l/hr
정확한 스텝핑 모터와 ±0.16% 유량 정밀도를 갖춘 콤팩트 & 경제적인 설계
다양한 실험 환경에 적합한 유연한 조작 방식

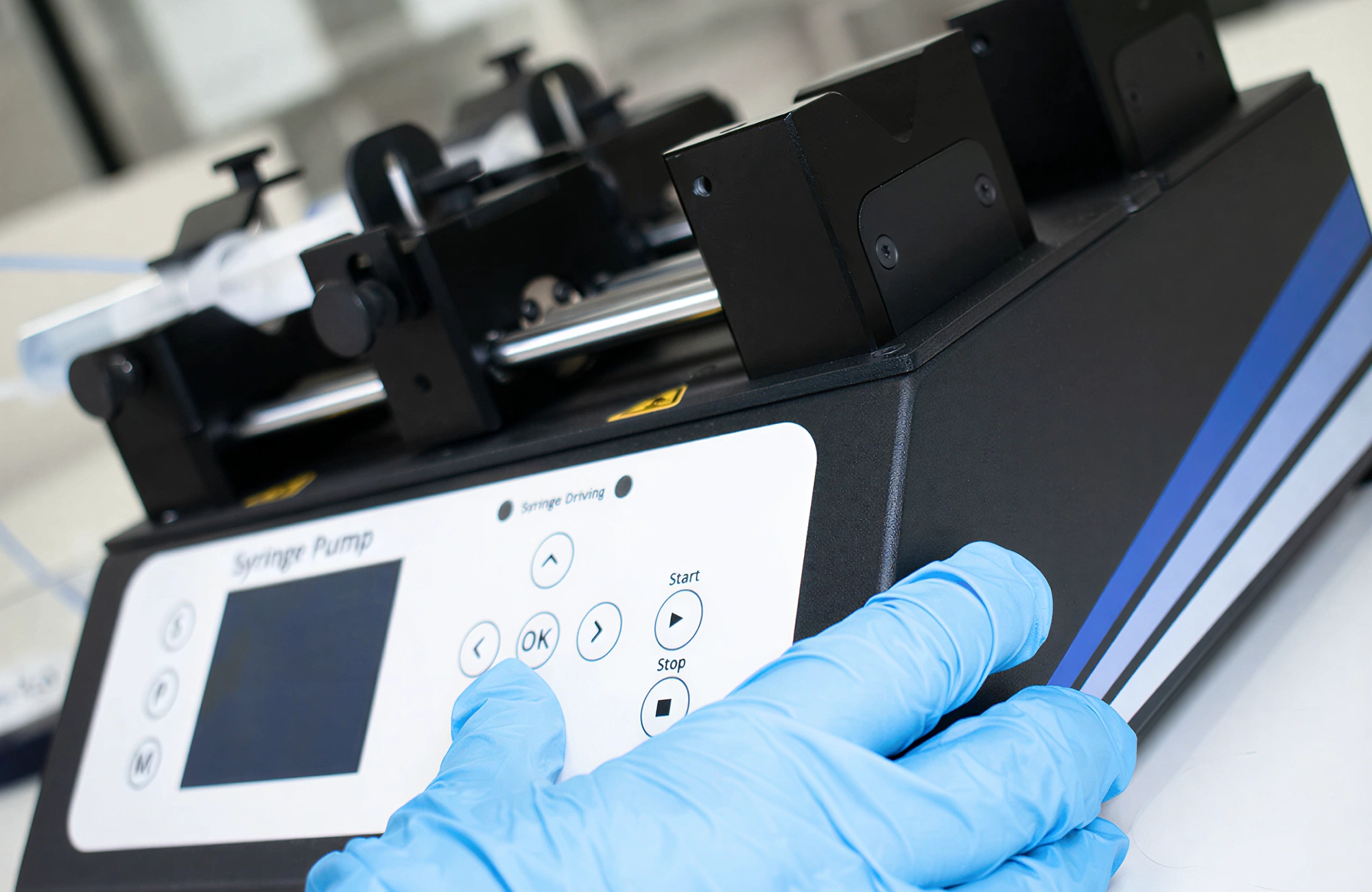

손쉬운 제어 및 프로그래밍 기능

직관적인 내장 소프트웨어 제공
직렬(Serial) 명령을 통한 완전한 프로그래밍 가능
범용 주사기 클램프 및 개별 안전 스위치, 정지 감지 기능 포함

Ossila 공식 보증 적용

2년 보증

자동 디스펜싱으로

정밀한 타이밍

뛰어난 내구성과

경량 설계

고품질 스테퍼 모터로

정밀한 모션 컨트롤

오실라 듀얼 시린지 펌프 사양

주사기 채널

2개

채널 독립성

개별 채널 제어

운영 모드

주입(Infusion) 및 회수(Withdrawal)

최소 주사기 크기

0.5 μl

최대 주사기 크기

60 ml

최소 유량

0.6 pl/s (2.1 nl/hr, 0.5 μl 주사기 사용 시)

최대 유량

4.2 ml/s (15 l/hr, 60 ml 주사기 사용 시)

안전 기능

리미트 스위치, 충돌 감지 기능

전원

24 V DC, 2.0 A

전원 입력 범위

100 – 230 V, 50/60 Hz, 50 VA

작동 온도 및 습도

5 °C ~ 40 °C, 최대 80% RH (31 °C 기준)

크기 (가로 × 세로 × 깊이)

240mm × 150mm × 260mm (9.8″ × 6.1″ × 10.2″)

모터 사양

모터 유형

NEMA 17 Stepper Motor

스텝 각도

1.8°

1 회전당 스텝 수

200

스크류 피치

1 mm

스텝당 이동 거리

5 µm

최대 선형 힘

500 N

드라이버 사양

마이크로 스테핑

1/128

1 회전당 마이크로 스텝 수

25,600

최소 속도

0.015 스텝/s, 75 nm/s, 4.5 µm/min

최대 속도

1000 스텝/s, 5 mm/s, 300 mm/min

유량 정확도**

±0.16%

※ 최대 속도는 용액 점도, 주사기 직경, 튜브/니들 직경 및 길이에 따라 달라질 수 있음.
실제 유량 정확도는 드라이버 및 주사기 직경의 정밀도에 따라 변동될 수 있으며, 플라스틱 주사기는 최대 6% 오차, 유리 및 스테인리스 주사기는 최대 1% 오차 가능.

소프트웨어 사양

저장 가능한 프로그램 개수

10개

프로그램당 스텝 수

100개

주사기 크기 설정

기본값 5개 + 사용자 지정 1개

힘 조정 범위

5% ~ 100% (5% 단위 조정)

메모리

비휘발성 메모리 (전원 차단 후에도 설정 유지)

최대 및 최소 유량

주사기 펌프의 최대 및 최소 유량은 모터의 스테핑 속도와 주사기의 직경에 의해 결정됩니다.
아래는 일반적인 주사기 크기에 따른 최대 및 최소 유량 값입니다.
적절한 주사기 직경을 선택하면 최대 8자릿수(10⁸배) 범위의 유량 조절이 가능합니다.

주사기 용량

주사기 직경

최소 유량

최대 유량

0.5 µl

0.103 mm

0.6 pl/s (2.1 nl/hr)

41 nl/s (0.15 ml/hr)

10 µl

0.46 mm

12.5 pl/s (45 nl/hr)

0.83 µl/s (3 ml/hr)

100 µl

1.46 mm

0.1 nl/s (0.36 µl/hr)

8.3 µl/s (29.8 ml/hr)

1 ml

4.61 mm

1.3 nl/s (4.7 µl/hr)

83 µl/s (298 ml/hr)

5 ml

10.3 mm

6.3 nl/s (22.7 µl/hr)

0.42 ml/s (1.5 l/hr)

50 ml

32.6 mm

62.6 nl/s (225 µl/hr)

4.17 ml/s (15 l/hr)

주사기 호환성

오실라 시린지 펌프는 다양한 유형의 주사기와 호환됩니다.

Norm-Ject

Henke Sass Wolf (HSW)

Terumo Plastic

Hamilton Gastight

Hamilton Microliter

Air-Tite

BD Plastic

BD Glass

SGE

And more…

제품 인증 및 표준

CE 인증

기계 지침 (Machinery Directive) 2006/42/EC
전자기 호환성 지침 (EMC Directive) 2014/30/EU
유해물질 제한 지침 (RoHS Directive) 2011/65/EU

UKCA 인증

기계 안전 규정 (Supply of Machinery (Safety) Regulations)
전자기 적합성 규정 (Electromagnetic Compatibility Regulations)
전기·전자 장비 내 특정 유해물질 사용 제한 규정 (Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations)

국제 표준 준수

BS EN ISO 12100:2010

기계 안전 – 설계 일반 원칙 – 위험 평가 및 저감 (Safety of Machinery – General Principles for Design – Risk Assessment and Risk Reduction)

오실라 듀얼 주사기 펌프의 연속 주입(Continuous Flow)

듀얼 주사기 펌프는 두 개의 주사기를 번갈아 작동시키면서 끊김 없이 연속적인 용액 주입이 가능하도록 설계되었습니다.
한쪽 주사기가 용액을 밀어내는 동안, 다른 주사기가 자동으로 채워지는 과정을 반복하며 지속적인 유량 유지를 시연하였습니다.

미세유체공학, 박막 코팅, 세포 배양, 정밀 화학 반응 등 일정한 유량이 필요한 실험에서 매우 유용합니다.

6 POINTS of 4 POINT PROBE

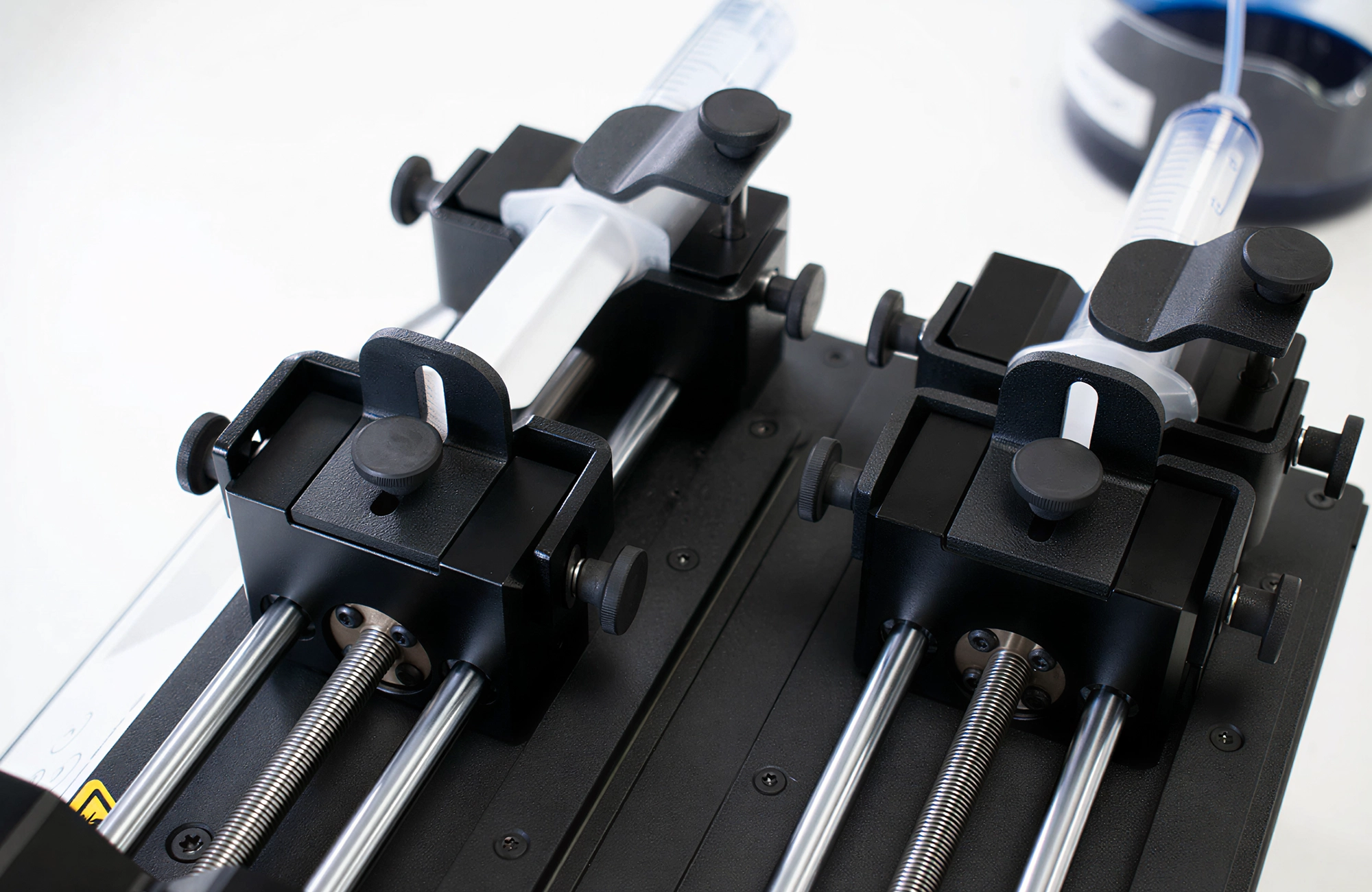

듀얼 채널, 다양한 활용 가능

각 채널은 서로 독립적으로 제어되며, 각기 다른 주입 속도로 동작하고 개별 모터를 사용합니다. 주사기는 동시에 인출(Withdrawal) 및 주입(Infusion) 할 수 있으며, 두 가지 용액을 정밀한 비율로 혼합할 수도 있습니다. 이를 통해 연속 주사 펌핑, 유화 공정, 용액 혼합, 중합 반응, 순차적 층 증착 등과 같은 복잡한 실험을 손쉽게 수행할 수 있습니다.

USB 연결, 완전한 프로그래밍 가능

듀얼 시린지 펌프는 외부 시스템을 통해 쉽게 제어할 수 있습니다. 시스템을 컴퓨터에 연결하면 간단한 직렬 명령(Serial Commands) 을 사용하여 주입 레시피를 프로그래밍할 수 있습니다. 이를 통해 연속 흐름 실험(Continuous Flow Experiments) 이나 순차적 층 증착(Sequential Layer Deposition) 과 같은 장시간 실험을 간편하고 반복적으로 자동화할 수 있습니다.

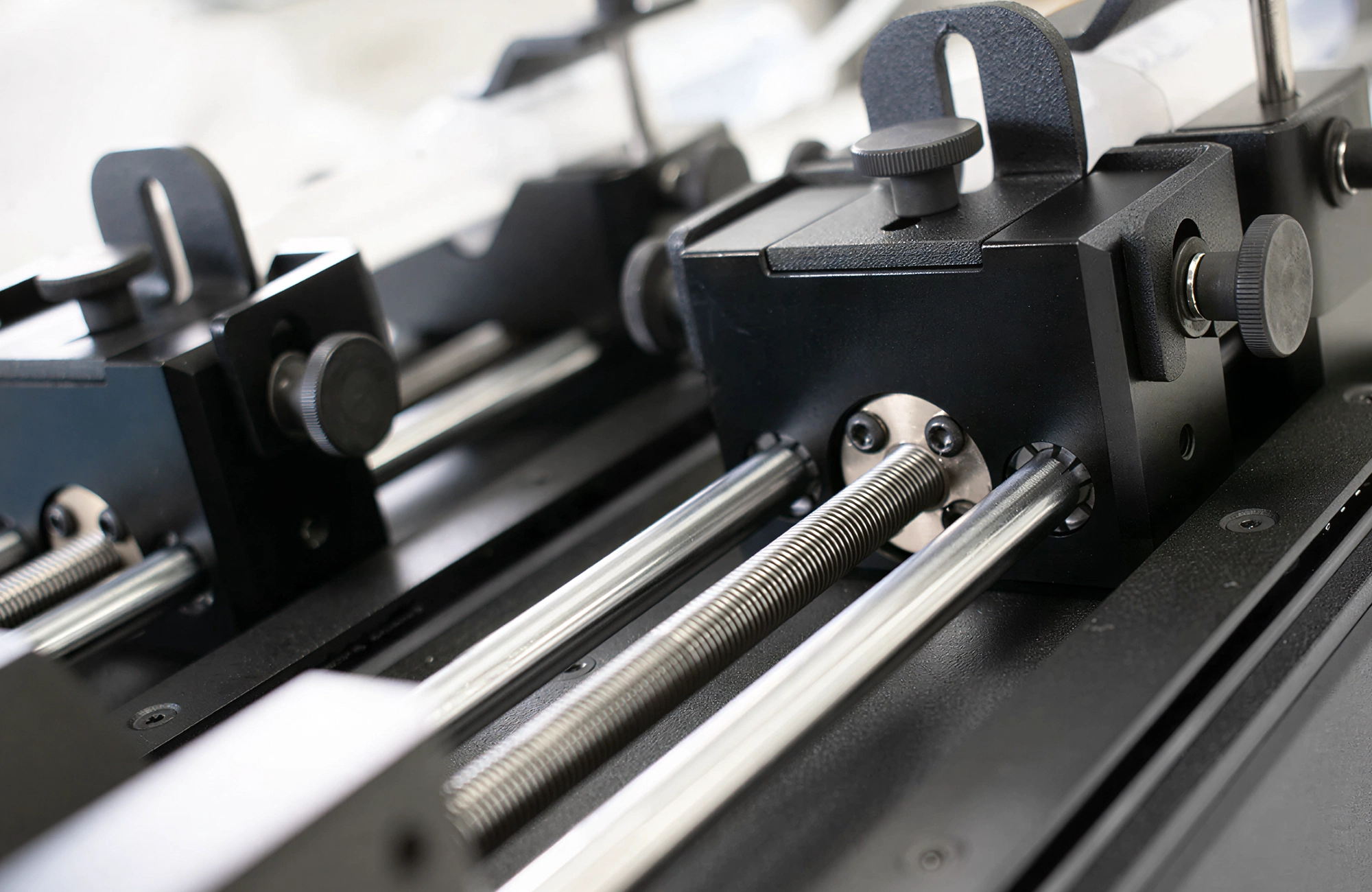

정밀한 모션, 정확한 제어

고품질 스테퍼 모터(Stepper Motor)와 드라이버 기술 을 활용하여 25,600 스텝/회전 이상의 정밀도를 제공합니다. 이를 통해 두 개의 주사기 펌프가 원활한 모션을 구현하며, 마이크로플루이딕(Microfluidic) 실험에 필요한 초저량 솔루션(ultra-low volume solutions) 도 정밀하게 전달할 수 있습니다.

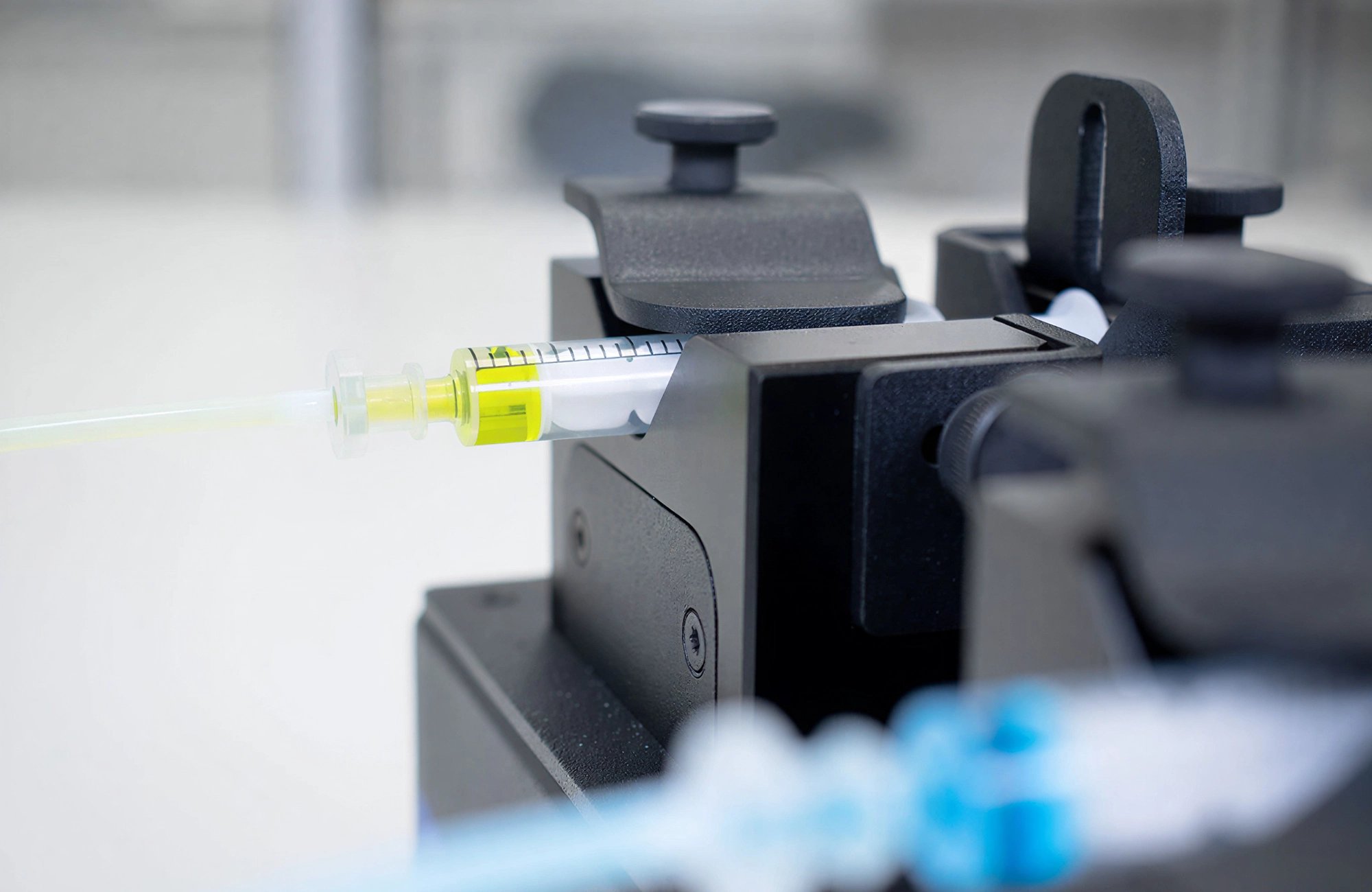

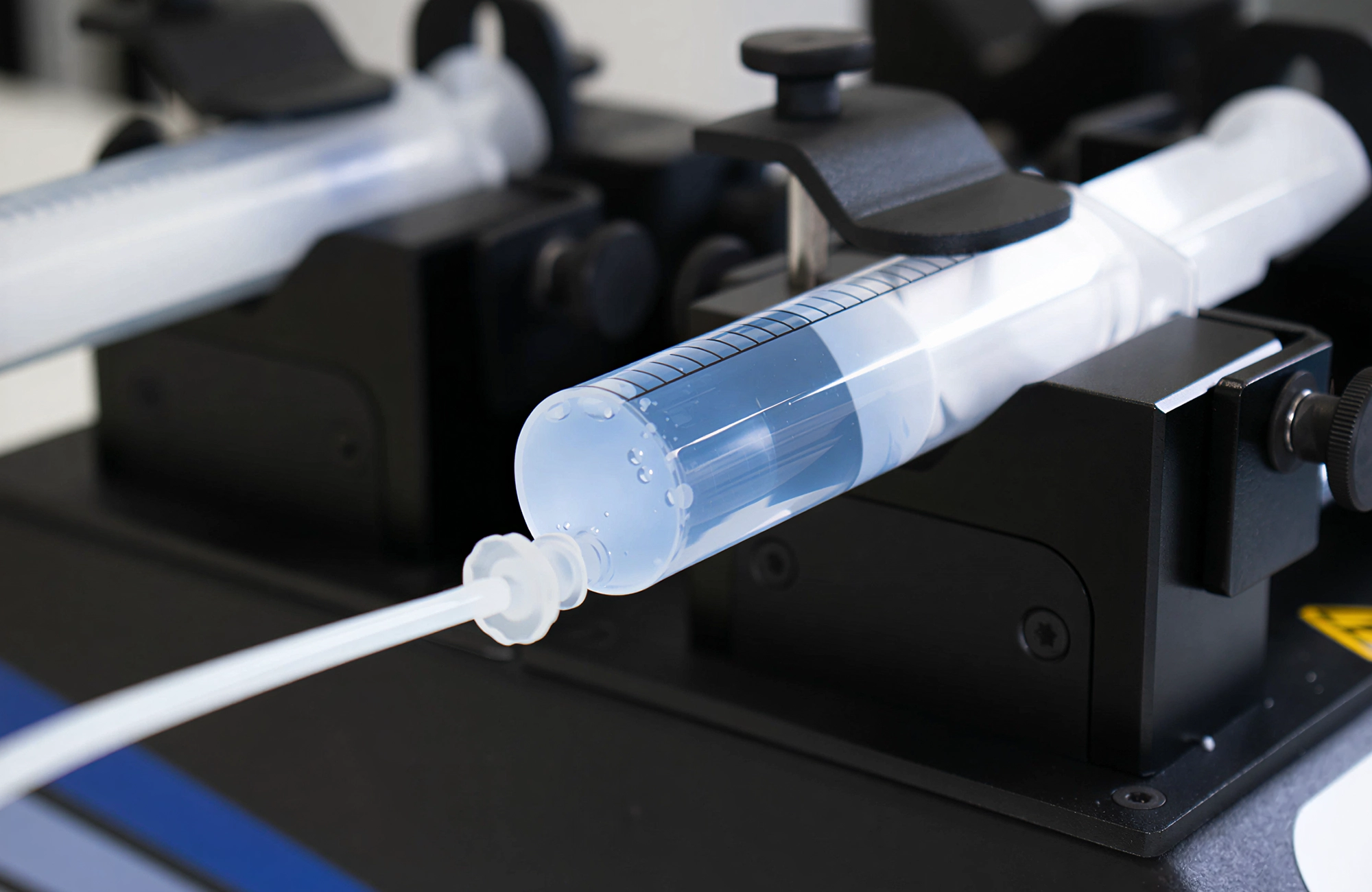

다양한 주사기 크기와 호환 가능

0.5 μl ~ 60 ml 용량의 다양한 주사기와 호환됩니다. 특히 Norm-Ject 일회용 루어 락(Luer Lock) 주사기 를 권장하며, 이는 산(acids) 및 염소화 용매(chlorinated solvents) 를 포함한 다양한 용액 주입 및 분배에 적합한 용매 내성 주사기입니다.

강력한 최대 가용 힘

주입(Infusion) 및 회수(Withdrawal) 모드에서 동일한 최대 힘(500 N) 을 제공합니다. 이러한 설계 개선을 통해 더 점도가 높은 용액(viscous solutions) 을 처리할 수 있으며, 긴 튜빙(long tubing) 이나 내경이 작은 시스템(small diameter systems) 에서도 보다 높은 역압(back pressure)을 견딜 수 있습니다.
