플로우 시리즈
비씨비전의 자동 광학 측정 시스템
플로우(FLOW) 시리즈는 이탈리아 Vici & C. S.p.A.의 광학 측정기 브랜드 비씨비전(VICIVISION)[3]의 자동 광학 측정 시스템이다. 마이크로 부품용 엠티엘 X 시리즈 측정기에 자동화 장치를 결합한 시리즈로, 치과와 생의학용 마이크로 부품, 미세 기계 부품의 검사에 사용된다.
설명

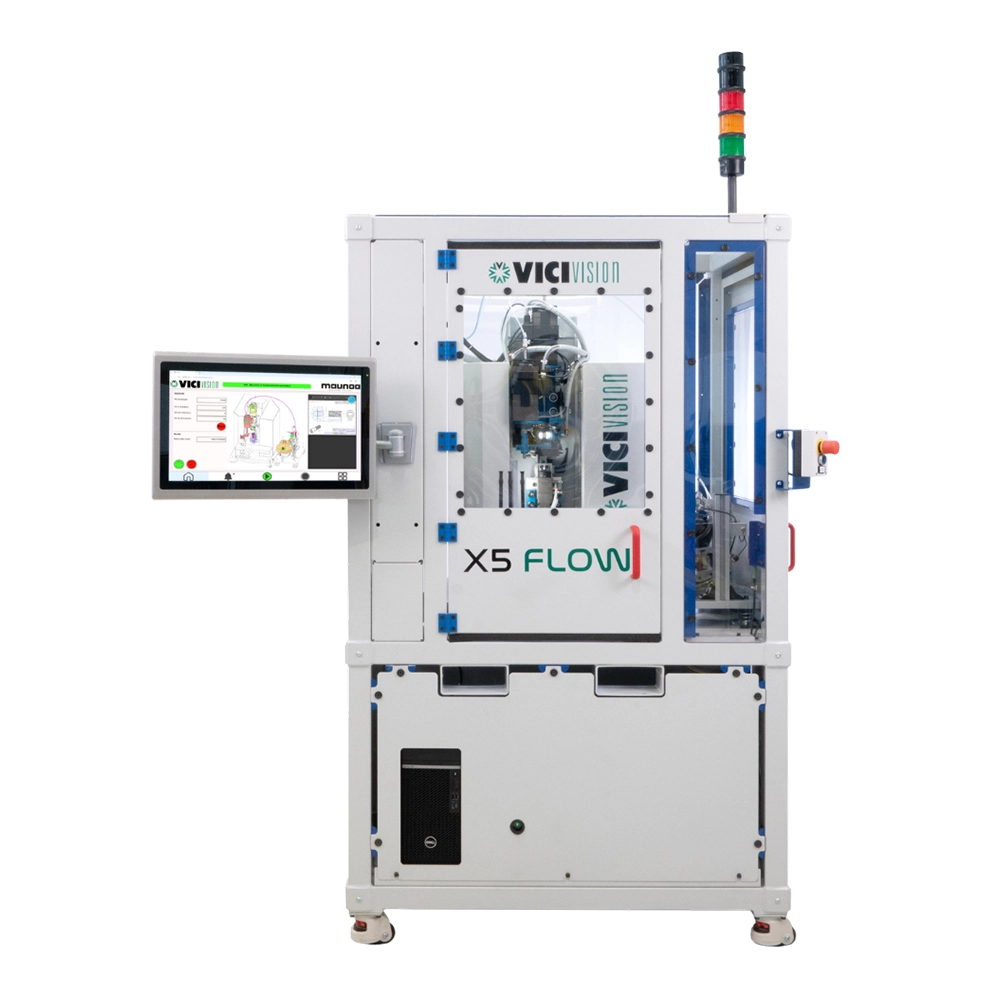

플로우 시리즈의 모델은 엠티엘 엑스5 플로우(X5 FLOW) 1종이다. 엠티엘 엑스5 플로우는 비씨비전 엠티엘 X5 광학 측정기를 측정부로 사용하고, 여기에 부품 공급 장치, 특허받은 CaSca 자동 적재와 배출 시스템, 측정 키를 갖춘 특허 스핀들을 더해 치과 임플란트 나사와 원통형 마이크로 부품[4]을 전수 검사한다. 부품의 치수와 기하 특성을 비접촉 방식으로 검사하며, 검사할 수 있는 부품은 지름 3 mm, 길이 12 mm 이하다. 요청에 따라 다른 치수의 부품에 맞게 구성할 수 있다.

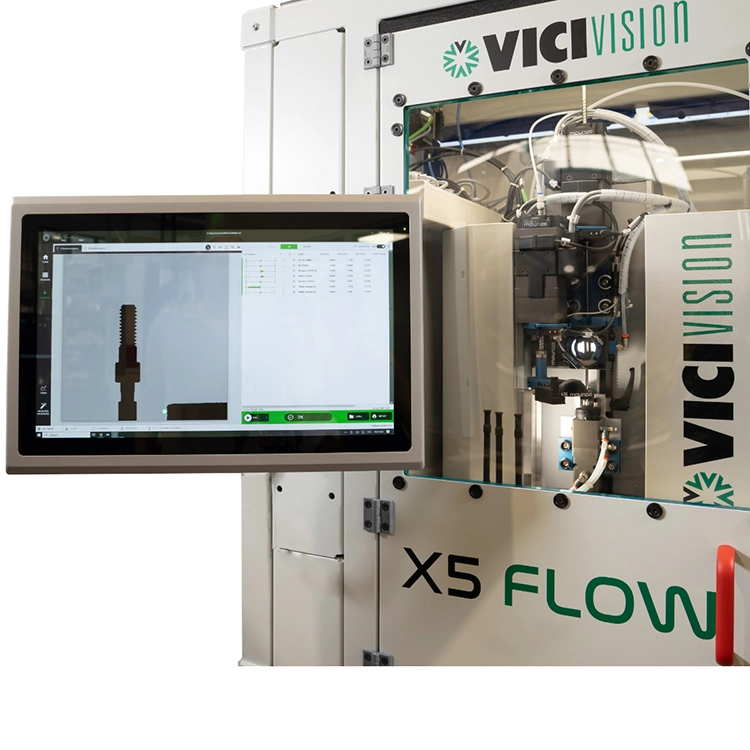

분당 최대 4개[5]의 나사를 검사하며, 설치 면적은 1 m² 미만이다. 관리 소프트웨어는 검사 단계를 단순화하도록 개발되었고 설정을 바꿀 수 있으며, 그래픽 인터페이스가 작업자에게 측정 프로그램 진행을 안내하고 측정 결과와 합격, 불합격 통계를 표시한다. 공정 모니터링, 진단, 보고 기능을 갖추어 생산되는 나사를 하나하나 추적하고 관리할 수 있다.
정밀도와 반복 정밀도는 측정부로 사용하는 엠티엘 X5와 같다[6]. 엠티엘 X5를 단독으로 사용하면 길이 100 mm, 지름 16 mm까지 측정하고 길이 270 mm, 지름 90 mm, 무게 3 kg까지의 부품을 올릴 수 있으며, 엠티엘 엑스5 플로우는 이보다 작은 3 × 12 mm 범위의 부품을 자동으로 공급받아 측정한다. 엠티엘 X5가 속한 시리즈는 관련 제품에서 확인할 수 있다.
특징
자동 적재와 배출
특허받은 CaSca 자동 적재와 배출 시스템이 작고 섬세한 부품을 연속으로 처리하며, 부품이 걸릴 위험을 줄일 수 있다. 측정기와 자동 적재, 배출 시스템이 통합되어 미세 부품 측정을 중단 없는 연속 공정으로 처리하며, 자동 부품 선별과 스크랩 관리로 작업자의 개입을 줄이고 일정한 생산 흐름을 유지할 수 있다.
소켓 깊이 검사 스핀들
특허받은 스핀들은 측정 키(통과 게이지)로 나사 소켓의 깊이[7]를 검사한다. 걸린 부품을 자동으로 빼내는 기구를 갖추어 측정이 중단 없이 이어진다.
부품 공급과 사전 선별
맞춤 제작한 부품 공급 장치[8]가 절삭 칩이나 이물질이 묻은 나사를 미리 걸러 낸 뒤, 부품을 하나씩 분리해 공압으로 측정부까지 이송한다.
생산 현장 품질 관리
공작기계 옆 생산 현장에서 부품을 바로 검사하므로 측정실로 옮기지 않고 결과를 확인할 수 있다. 검사 시간을 줄이고 치수 편차와 부적합을 즉시 감지해 재작업과 불량을 줄일 수 있으며, 생산 중 부품 치수를 계속 모니터링해 공정을 바로 보정하는 데 사용할 수 있다. 생산 효율이 높아지고 불량이 줄어 6~12개월 안에 투자 비용을 회수할 수 있다[9].
검사 대상과 적용 분야
검사 대상 부품은 덴탈 임플란트, 바이오의료 부품, 시계 제조 부품, 안경 부품, 미세기계 부품[10]이다. 적합한 산업은 정밀기계 및 시계 산업과 의료 및 치과 분야다.
- 초소형 부품
- 마이크로 샤프트, 마이크로 나사 같은 축 대칭 마이크로 부품을 비씨비전 측정기로 측정하는 분야다. 부품의 길이 방향 축을 따라 전체 프로파일을 얻어 주요 치수를 검사한다.
- 의료 부품 및 치과용 임플란트
- 치과 임플란트, 정형외과 나사, 핀, 수술 기구용 마이크로 부품처럼 선삭, 밀링, 미세 가공으로 만드는 정밀 부품의 측정 분야다.
사양
| 모델 | 엠티엘 엑스5 플로우 (X5 FLOW) |
|---|---|
| 측정부 | 엠티엘 X5 광학 측정기 |
| 측정 방식 | 비접촉 광학 측정 |
| 측정 범위 | 최대 3 × 12 mm (지름 × 길이) |
| 최대 적재 크기 | 3 × 12 mm (지름 × 길이) |
| 정밀도 (지름 / 길이) | (1.5 + D/100) μm / (4 + L/100) μm[12] |
| 반복 정밀도 (지름 / 길이) | 0.4 μm / 3 μm |
| 검사 속도 | 분당 최대 4개 |
| 설치 면적 | 1 m² 미만 |
| 적재와 배출 | CaSca 자동 적재와 배출 시스템 (특허) |
| 부품 공급 | 사전 선별, 개별 분리, 공압 이송 |
| 소켓 깊이 검사 | 측정 키(통과 게이지)를 갖춘 특허 스핀들 |
관련 제품

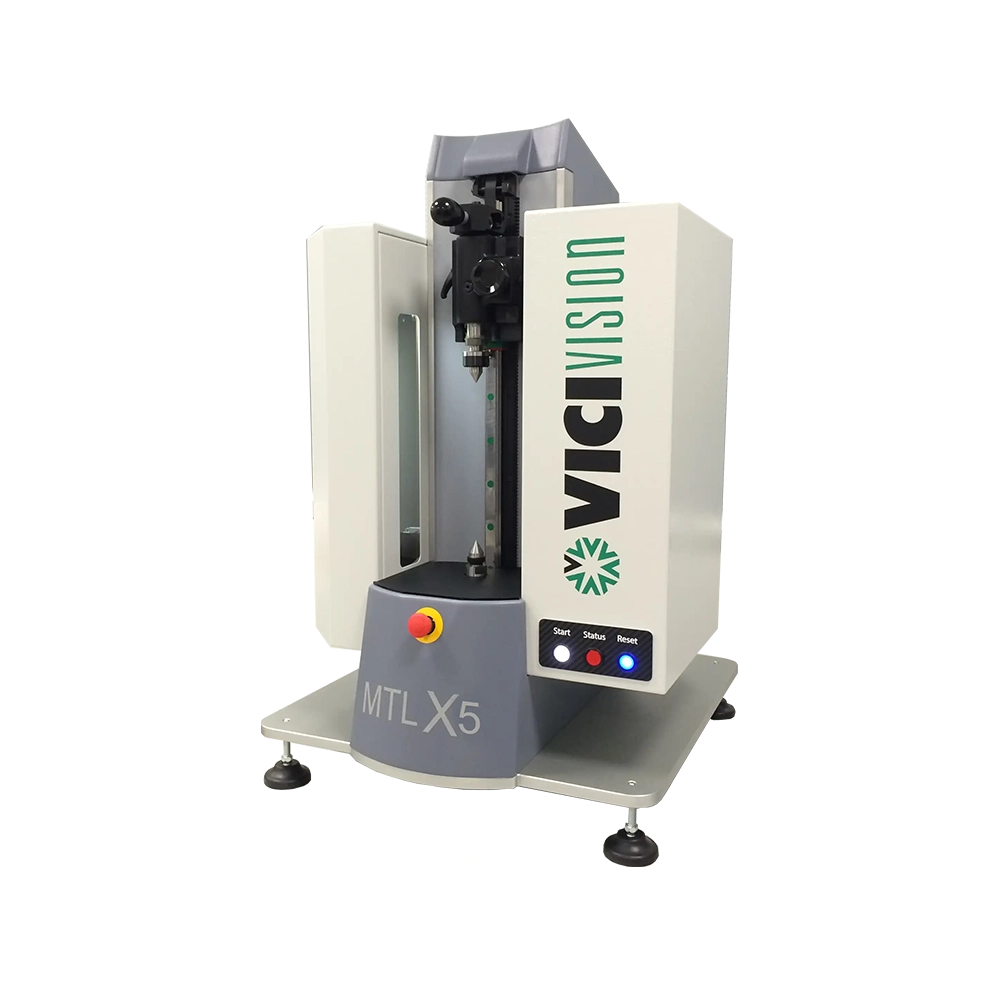

- 엠티엘 X 시리즈플로우 시리즈의 측정부인 엠티엘 X5가 속한 비씨비전의 광학 측정기 시리즈다. 엠티엘 X5, X10, X360으로 구성되며, 복잡한 마이크로 부품의 비접촉 치수 검사에 사용된다. 시리즈 전체의 측정 범위는 지름 8~60 mm, 길이 100~300 mm이고 최대 10 kg까지 적재할 수 있다.
엠티엘 X 시리즈 대표 이미지. 출처: 비씨비전 X 시리즈 페이지
관련 자료
- X5 FLOW 데이터시트 (영문, PDF)엠티엘 엑스5 플로우의 구성, 처리량, 측정 범위, 정밀도를 담은 제조사 데이터시트다.
- 엠티엘 X 시리즈 데이터시트 (영문, PDF)측정부인 엠티엘 X5와 X10의 대상 부품, 측정 항목, 사양을 담은 제조사 데이터시트다.
각주
-
[1]1977년에 사업을 시작한 이탈리아의 산업 자동화 기업이다. 전자 기판 조립으로 시작해 1980년대 후반부터 자동화 라인을 설계하고 구축했다.
-
[2]경기도 안양시 만안구 오리로52번길 25-9 1층.
-
[3]Vici & C. S.p.A.가 1999년에 만든 광학 측정기 브랜드로, 샤프트와 선삭 부품의 치수 검사용 광학 측정기를 다룬다.
-
[4]데이터시트는 치과 임플란트 나사와 선삭 부품으로 표기한다. 자료별 검사 대상은 검사 대상과 적용 분야에 있다. 출처: 비씨비전 플로우 시리즈 페이지
-
[5]데이터시트는 분당 4개의 나사를 전수 검사할 수 있다고 표기한다. 출처: 비씨비전 플로우 시리즈 페이지
-
[6]X5 FLOW 데이터시트의 정밀도와 반복 정밀도 값이 엠티엘 X 시리즈 영문 데이터시트의 엠티엘 X5, X10 값과 같다. 출처: 엠티엘 X 시리즈 영문 데이터시트
-
[7]제품 페이지는 같은 기능을 imprint 깊이 검증으로 표기한다. 출처: X5 FLOW 데이터시트
-
[8]제품 페이지는 이 장치를 ACCETTINI 자동 공급 시스템으로 표기하며, 불량 사전 선별, 개별 분리, 공압 이송을 수행한다. 출처: 비씨비전 플로우 시리즈 페이지
-
[9]제조사가 제시한 회수 기간이다. 출처: 비씨비전 플로우 시리즈 페이지
-
[10]제품 페이지는 치과 임플란트 나사와 원통형 마이크로 부품을, 데이터시트는 치과 임플란트 나사와 선삭 부품을 검사 대상으로 표기한다.
-
[11]엠티엘 X5, X10 데이터시트에 실린 항목이다. 출처: 엠티엘 X 시리즈 영문 데이터시트
-
[12]D와 L은 각각 측정 지름과 측정 길이(mm)다. 데이터시트 원문 표기는 1,5 + D[(mm)/100)] μm, 4 + L[(mm)/100)] μm다. 출처: X5 FLOW 데이터시트
