엠티엘 X 시리즈

엠티엘 X 시리즈는 치과 임플란트, 정형외과 임플란트, 시계 부품, 안경 부품, 미세기계 부품처럼 작고 형상이 복잡한 부품을 비접촉 광학 방식으로 측정하는 측정기다. 접촉 측정으로 손상될 수 있는 섬세한 소재의 부품에 적합하며, 공차가 엄격한 소형 부품을 높은 반복성으로 측정한다. 확대한 실시간 이미지에서 길이, 지름, 각도, 반경, 챔퍼를 자동으로 측정하고, 제품을 돌리는 회전 시스템으로 형상 결함을 측정한다.

같은 비씨비전의 프리마 시리즈는 지름 60~140 mm, 길이 300~900 mm, 테크노 시리즈는 지름 40~250 mm, 길이 300~2000 mm를 측정 범위로 하며, 엠티엘 X 시리즈의 측정 범위는 지름 8~60 mm, 길이 100~300 mm다. 이 가운데 엠티엘 X360은 306 프리마, M306 테크노와 측정 범위(길이 300 mm, 지름 60 mm)와 본체 형식이 같고, 정밀도와 반복 정밀도는 M306 테크노와 같다^[4]. 엠티엘 X5에 자동 적재와 배출 장치를 더한 엠티엘 X5 플로우는 별도의 플로우 시리즈로 나온다.

모델은 엠티엘 X5, X10, X360 3종이다. 엠티엘 X5와 X10은 가로 560 mm 본체(레이아웃 1)를 사용하며, 최대 측정 길이 100 mm에서 최대 측정 지름이 각각 16 mm, 8 mm로 다르다. 두 모델의 최대 적재 크기(길이 270 mm, 지름 90 mm), 최대 적재 중량(3 kg), 정밀도와 반복 정밀도는 같다. 엠티엘 X360은 가로 595 mm 본체(레이아웃 2/A)를 사용하며 길이 300 mm, 지름 60 mm까지 측정하고 최대 10 kg까지 적재할 수 있다. 모델별 값은 모델별 사양에서 확인할 수 있다.

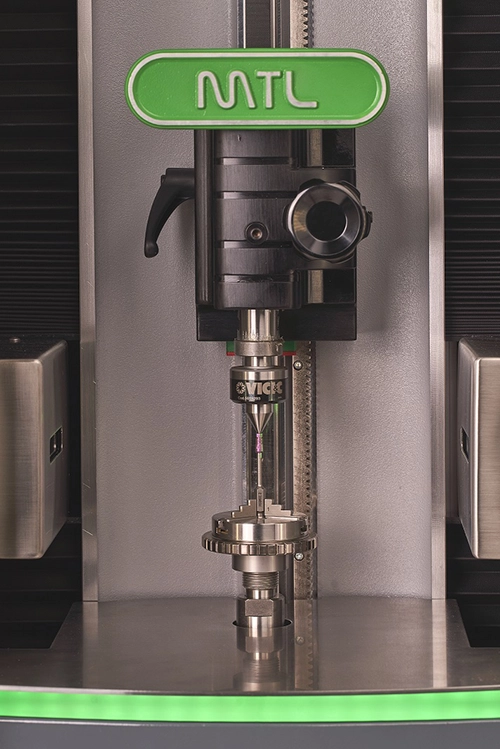

엠티엘 X360은 300 × 60 mm 측정 범위에서 400배 또는 500배 투영기에 준하는 광학 해상도를 갖추며, 제품의 외곽 프로파일 전체를 몇 초 만에 획득해 작업자 판단 없이 측정 보고서를 만든다.

측정 프로그램은 클릭 한 번으로 실행하며, 측정 프로그램 작성과 실행에는 비씨비전 측정기용 DREAM 소프트웨어를 사용한다. 측정 결과는 공차 대비 OK 또는 NOT OK로 판정되고, 비씨비전 측정기는 PROFINET, PROFIBUS 같은 산업용 통신 프로토콜로 PLC와 로봇에 연결해 자동화 셀에 통합할 수 있다^[5].

측정 항목은 확대 이미지에서 얻는 치수 측정과 회전 시스템을 이용한 형상 측정으로 나뉜다.^[7]

치수 측정

길이, 지름, 각도, 반경, 챔퍼, 나사^[8]

형상 측정

회전 시스템으로 제품을 돌리며 진원도, 원통도, 동축도, 런아웃 같은 형상 결함을 측정한다.

측정 기능 수

기하 측정 70종 이상, 형상 측정 30종 이상

• 플로우 시리즈 (엠티엘 X5 플로우)엠티엘 X5에 자동 적재와 배출, 부품 공급 장치를 더한 자동 측정 시스템이다. 지름 3 mm, 길이 12 mm 이하의 치과 임플란트 스크류와 원통형 마이크로 부품을 분당 최대 4개까지 전수 검사할 수 있으며, 정밀도와 반복 정밀도는 엠티엘 X5와 같다. 특허받은 CaSca 적재와 배출 시스템, 측정 키(통과 게이지)로 소켓 깊이를 확인하는 특허 스핀들을 갖춘다. 요청에 따라 다른 치수로 구성할 수 있으며, 설치 면적은 1 m² 미만이다.



• 엠티엘 X 시리즈 데이터시트 (영문, PDF)엠티엘 X5, X10의 대상 부품, 측정 항목, 사양을 담은 제조사 데이터시트다.
• 엠티엘 X360 데이터시트 (영문, PDF)엠티엘 X360의 설계, 측정 기능, 사양을 담은 제조사 데이터시트다.
