입실론 신율계 Model 3543 (Epsilon Extensometer)






Epsilon
MODEL 3543
견고함
|

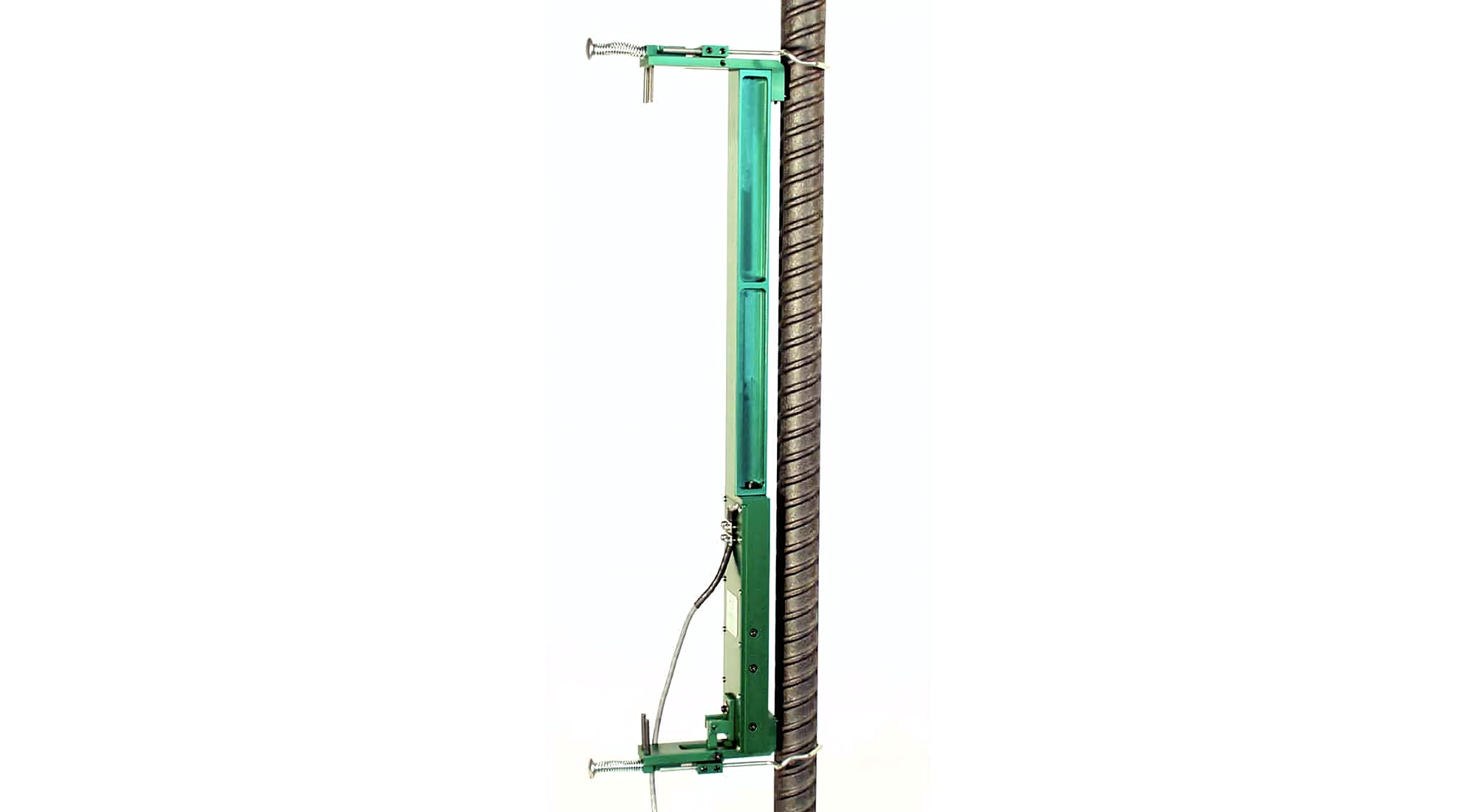

긴 표점거리
|
철근 시험
모델 3543은 50 mm(2인치) 이상의 표점거리와 최대 100 mm(4인치)의 측정 범위를 제공하며, 독특한 구조로 두 부분으로 분리되어 시편 파단 시에도 장착된 상태를 유지할 수 있습니다.

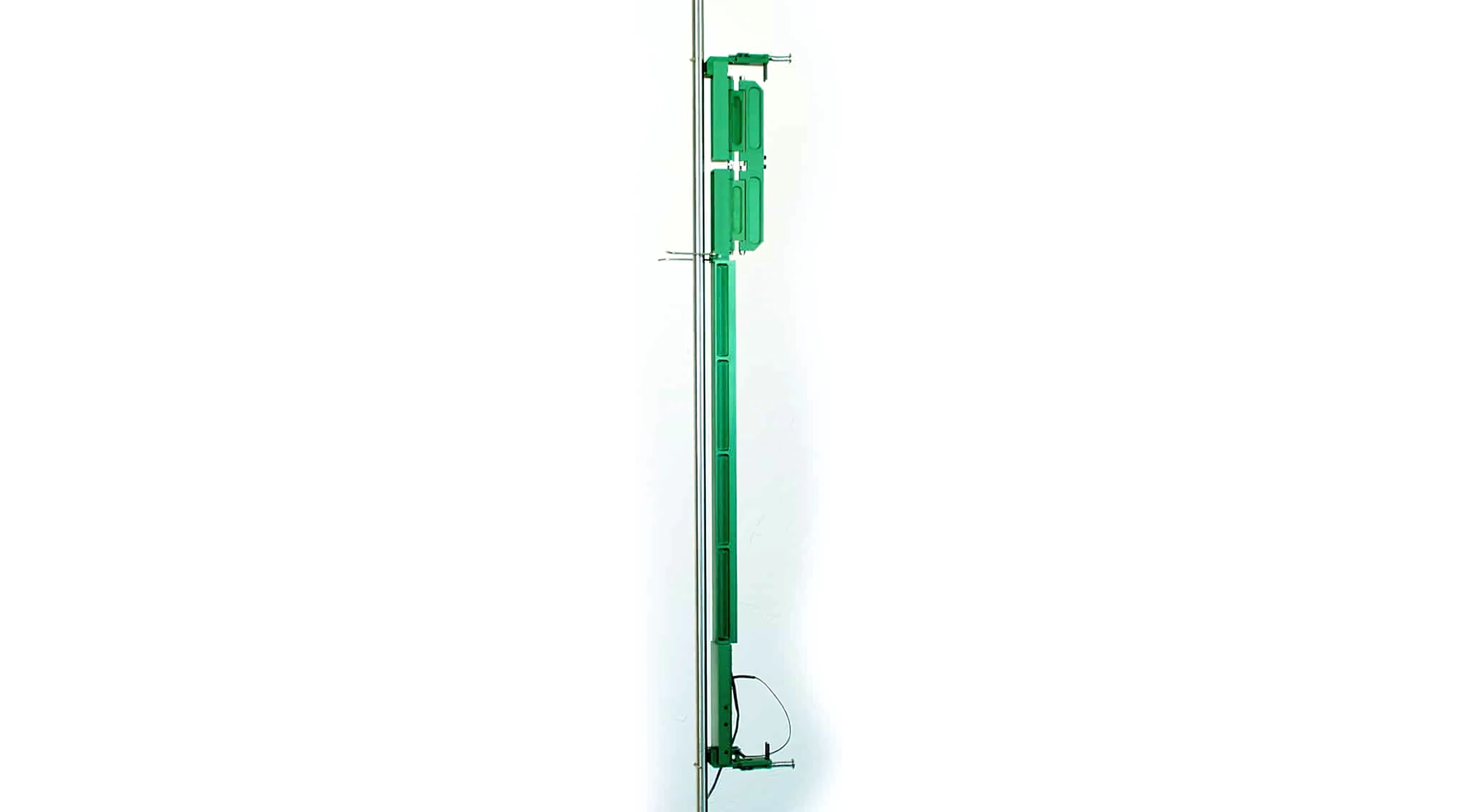

장시편이 필요한 시험에 널리 사용되며, 철근, 용접부, 와이어 재료 시험에 적합합니다.
기본 정보
+브랜드
Epsilon
품목
신율계
측정 항목
연신율, 변형률
모델명
Model 3543
모델번호
-
사양 및 기능
+표점 거리
50 - 600 mm
측정 범위
+25 mm, +50 mm, +100 mm
온도 범위
표준형(-ST): 1°C ~ +100°C (33°F ~ 210°F)
작동 힘
일반적으로 125g
정확도 및 성능
+정확도
ASTM Class B-2 충족
적합한 용도: 0.2% 오프셋 항복 응력, 소성 변형, 파단 시 연신율 측정
비적합 용도: 탄성 계수 및 항복 변형률 측정에는 Model 3542, 3542L 또는 Epsilon ONE® 사용 권장
선형성
전체 측정 범위의 ±0.20% 이내
데이터 및 출력
+출력
공칭 2 ~ 4 mV/V (모델에 따라 다름)
시험 지원
+케이블
초유연 케이블
길이: 2.5 m (8 ft) 표준
표준 퀵 어태치 키트
원형 시편: 최대 직경 25 mm (1.0 인치)
평판 시편: 최대 두께 12 mm, 폭 31 mm (0.5 × 1.25 인치)
전원 및 시스템
+인가 전압
권장: 5 ~ 10 VDC
최대: 12 VDC 또는 VAC
표점 거리
50 - 600 mm
측정 범위
+25 mm, +50 mm, +100 mm
Epsilon Model 3543 신율계는 철근 등 파단 시 일반 신율계를 손상시킬 수 있는 시편에 사용되며, 파단 시 본체가 두 부분으로 분리되어 게이지 보호가 가능합니다. 최대 100mm 측정 범위와 긴 표점거리를 지원하며, 경량이면서도 견고하고 낮은 작동력을 갖춘 인장 전용 신율계입니다.
표면이 거친 시편에도 빠르게 장착 가능한 퀵 어태치 키트 및 교체형 나이프엣지 제공
150 °C까지 사용 가능한 고온 옵션 및 표점거리 확장용 스페이서 선택 가능
현장 전기 보정용 슌트 시스템 및 폼 내장 보관 케이스 포함

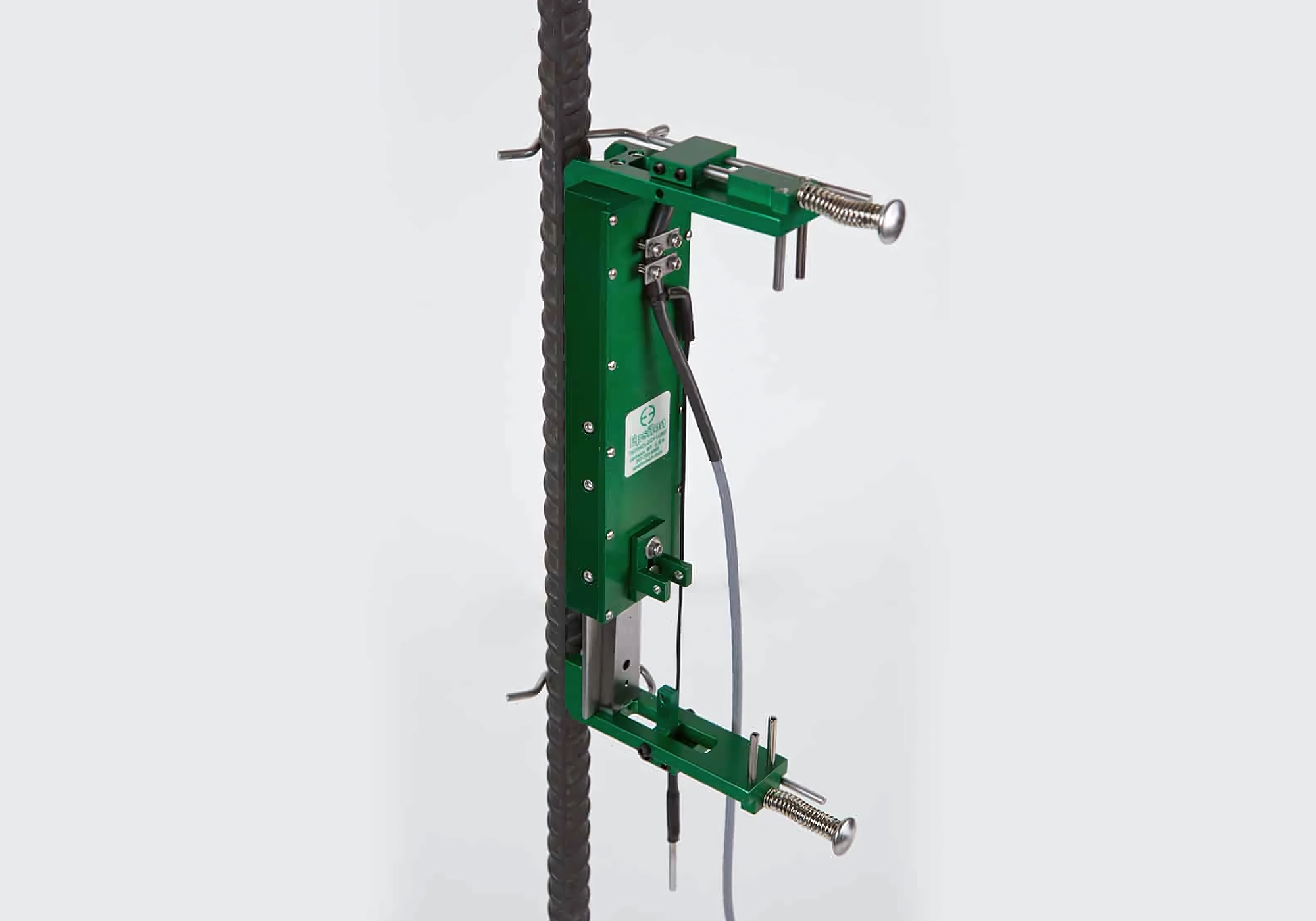

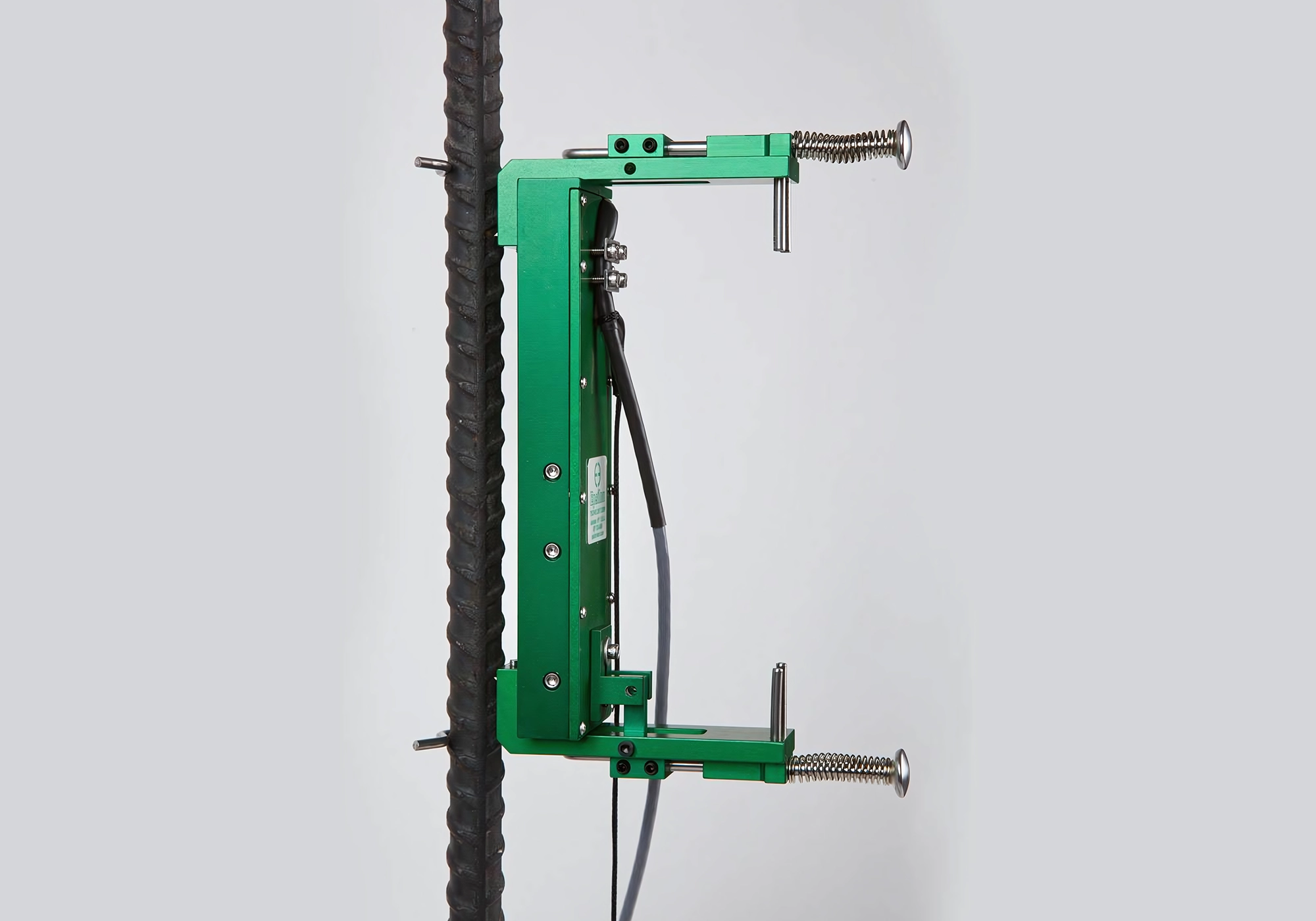

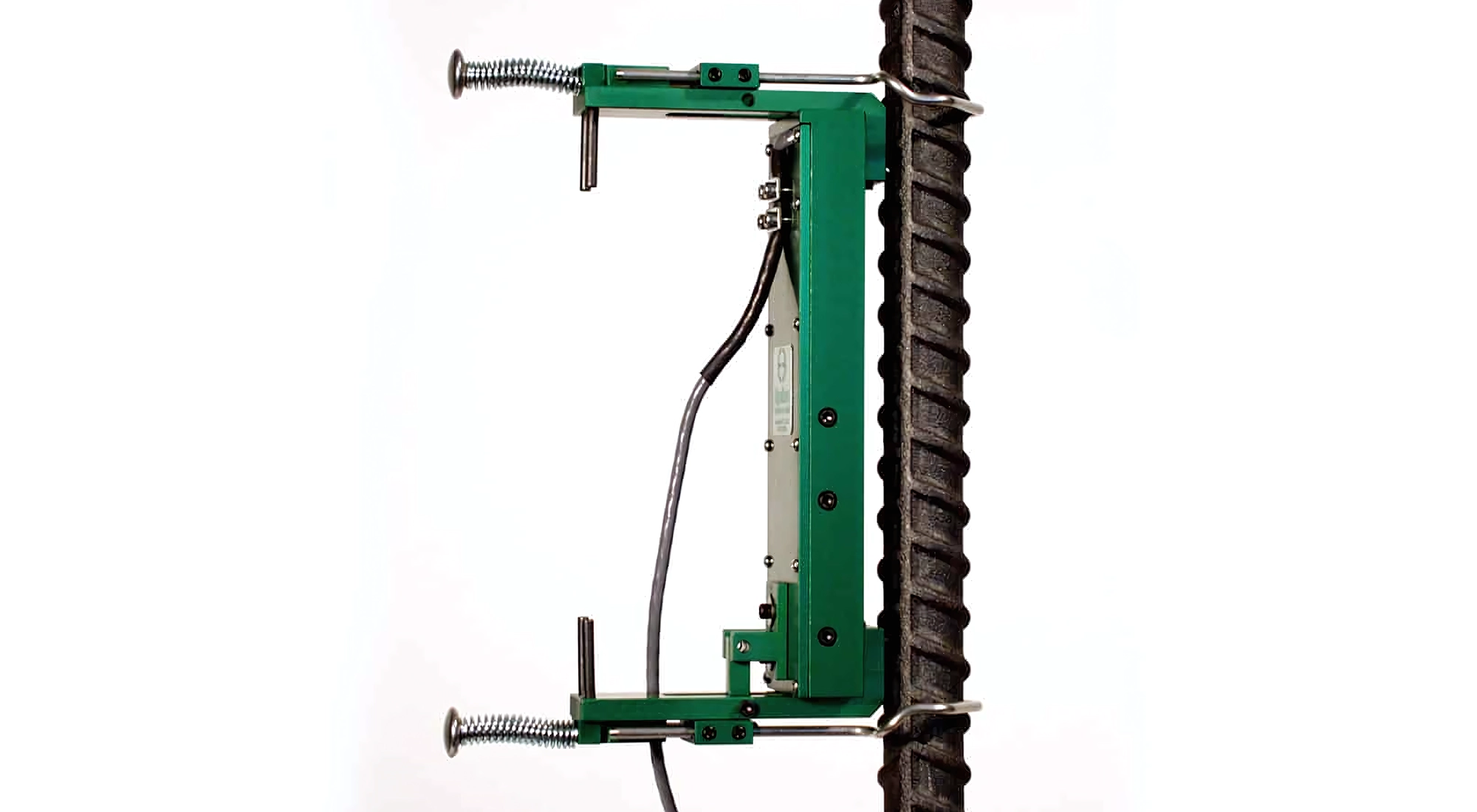

견고한 신장계를 사용한 파괴를 통한 철근 테스트
