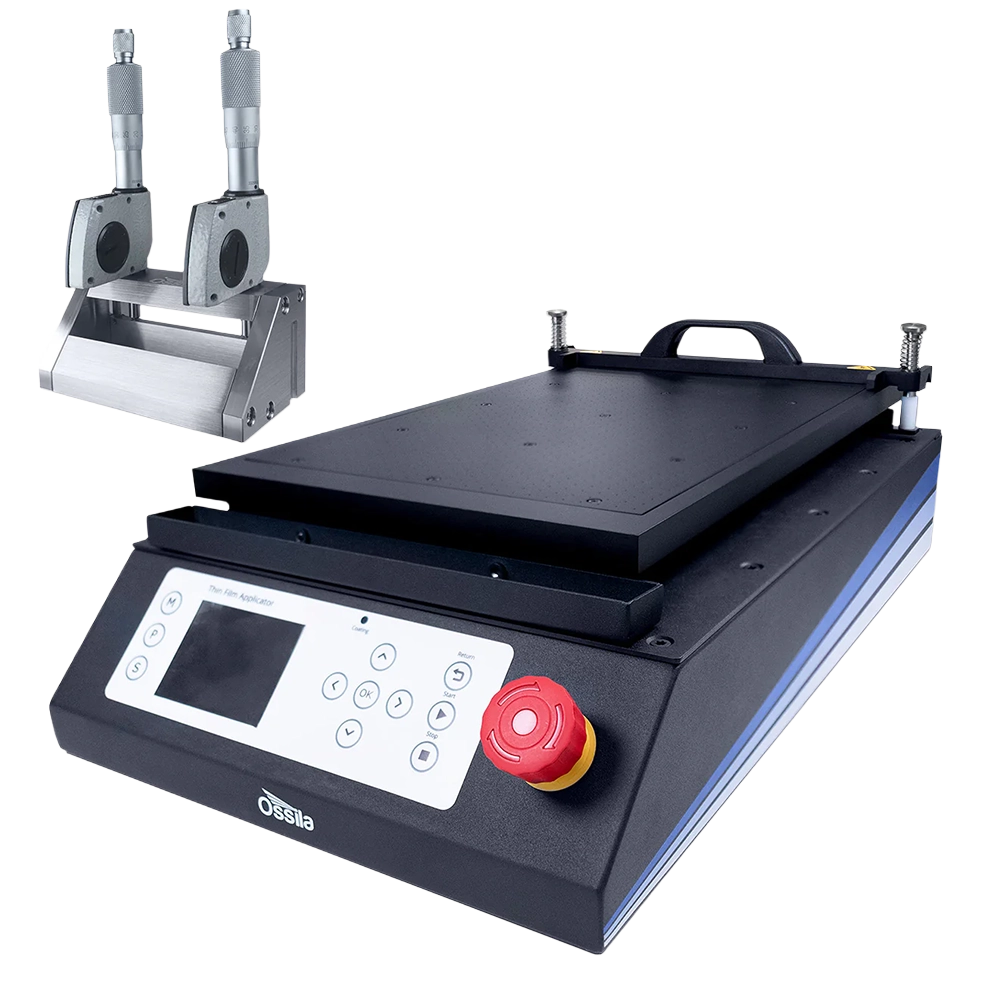

오실라 닥터 블레이드 코터
Ossila Doctor Blade Coater
자동 조절 시스템을 통한 고품질 박막 코팅
효율적인 최적화로 더 정밀하고 간편한 연구 실현
자동 닥터 블레이드 코터를 통해 코팅 공정의 핵심 변수를 정밀하게 제어할 수 있습니다. 기본으로 제공되는 스테인리스 스틸 어플리케이터에는 디지털 마이크로미터 게이지가 장착되어 있어, 최대 10 mm 범위에서 블레이드 간격을 마이크론 단위로 정밀하게 조절할 수 있습니다. 이를 통해 다양한 두께의 박막을 구현하고 코팅 조건을 체계적으로 최적화할 수 있습니다.
통합 소프트웨어를 사용하면 0.05 mm·s⁻¹ 에서 250 mm·s⁻¹ 까지 코팅 속도를 간편하게 설정하고 조절할 수 있습니다. 닥터 블레이드 코팅뿐만 아니라 별도 구매 가능한 메이어 로드(Mayer rod)도 사용할 수 있어, 다양한 코팅 조건을 실험하고 최적화하는 과정에서 높은 활용성을 제공합니다.
닥터 블레이드 코터는 기본형 유리 스테이지 또는 기판 전면을 균일하게 고정할 수 있는 진공 스테이지 중에서 선택할 수 있습니다.

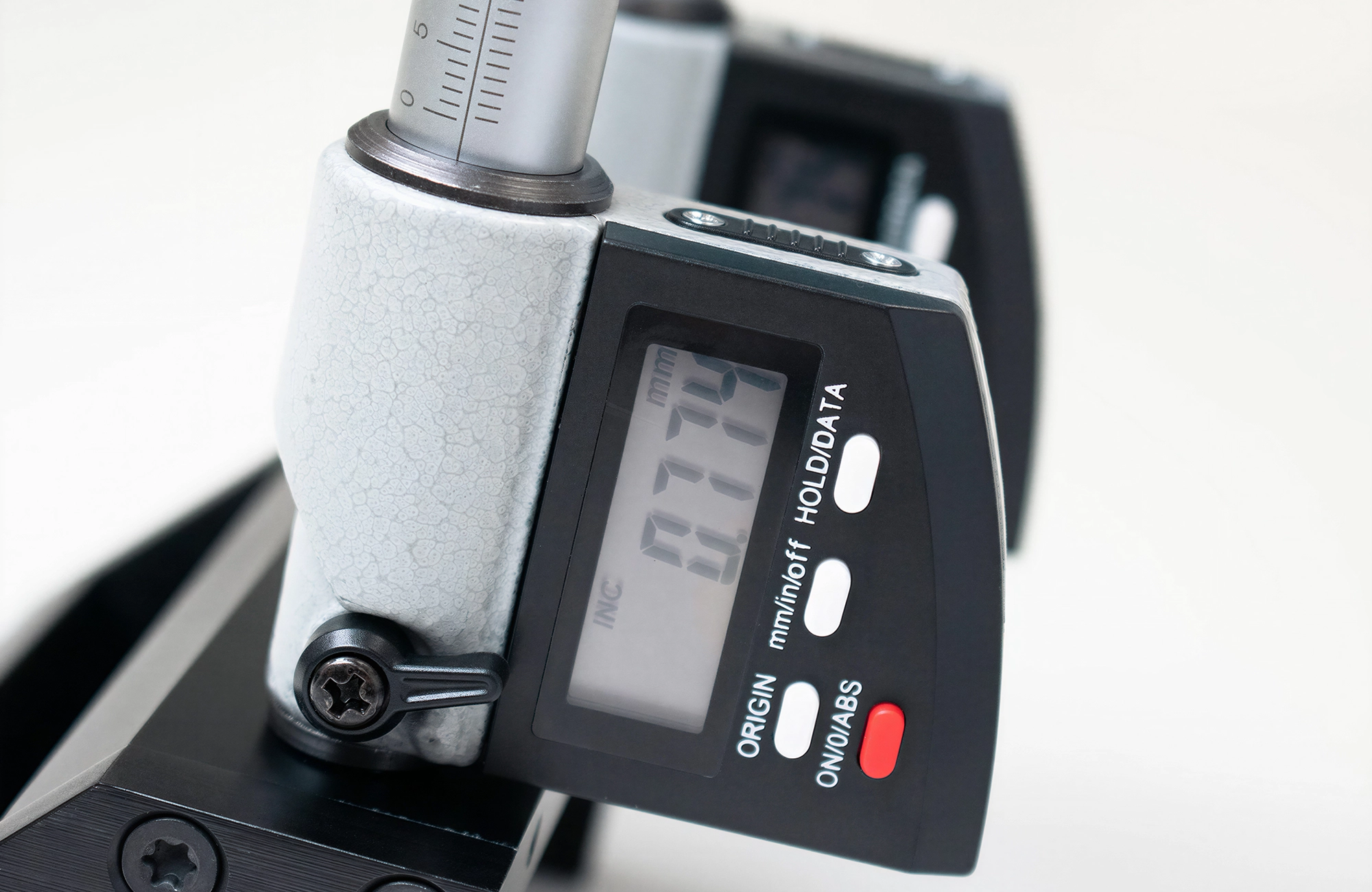

디지털 마이크로미터
갭 높이를 정밀하게 제어
다양한 기판, 균일한 코팅
290 mm의 이동 거리, 최대 200 mm 폭
퀵 록 설계
스테이지와 드립 트레이의 간편한 분리 세척
맞춤형 어플리케이터
높은 내화학성 소재도 안정적으로 코팅
오실라 닥터 블레이드 코터 사양

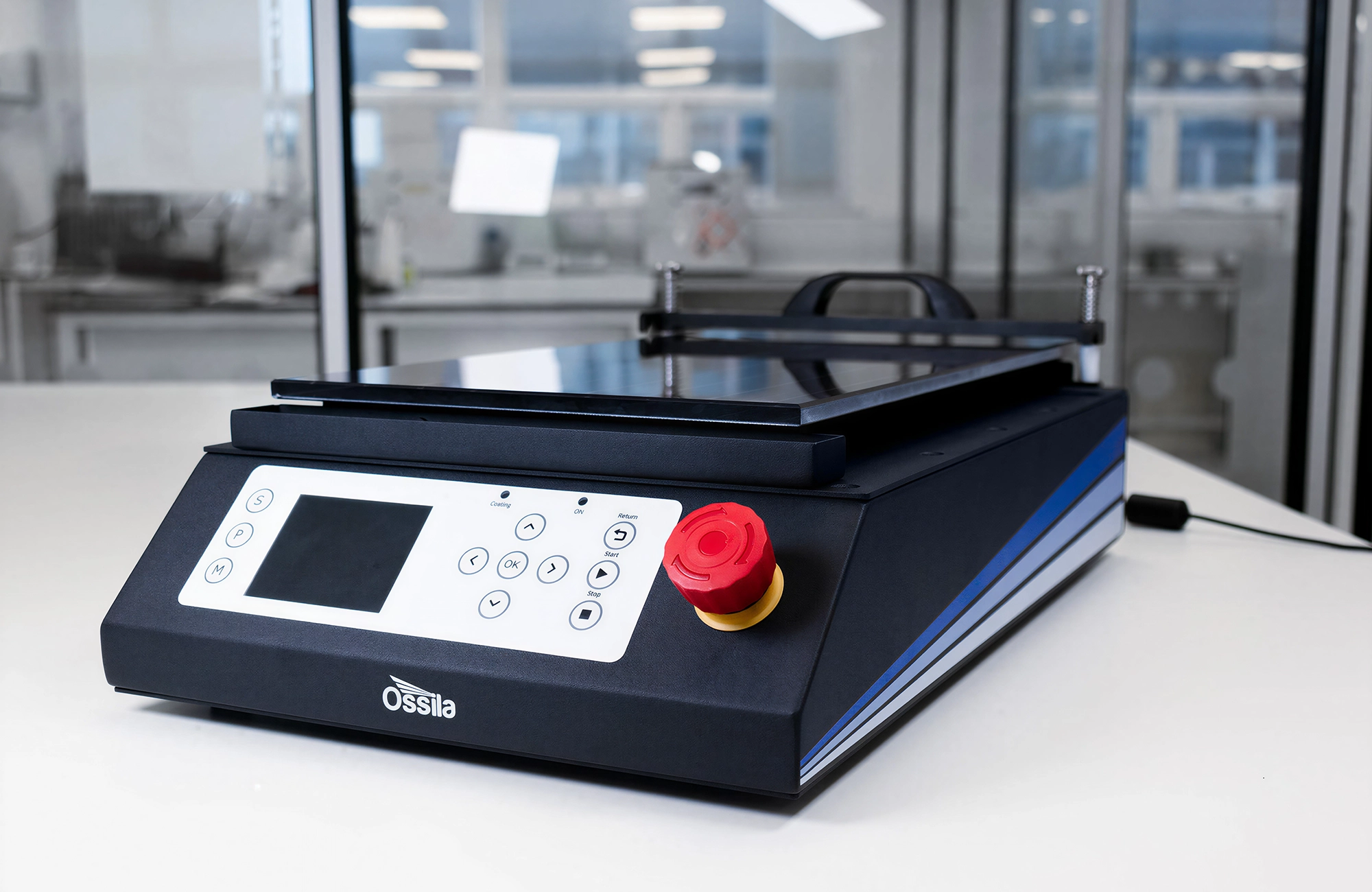

자동 필름 어플리케이터
스테이지 최대 이동 거리
290 mm
스테이지 최소 속도
0.05 mm·s⁻¹
스테이지 최대 속도
250 mm·s⁻¹
스테이지 속도 설정 단위
0.01 mm·s⁻¹
진공 스테이지
아노다이징 알루미늄 스테이지, 0.8 mm 진공 홀, 정사각 격자 배열(간격 7.75 mm), 6 mm 푸시핏 커넥터

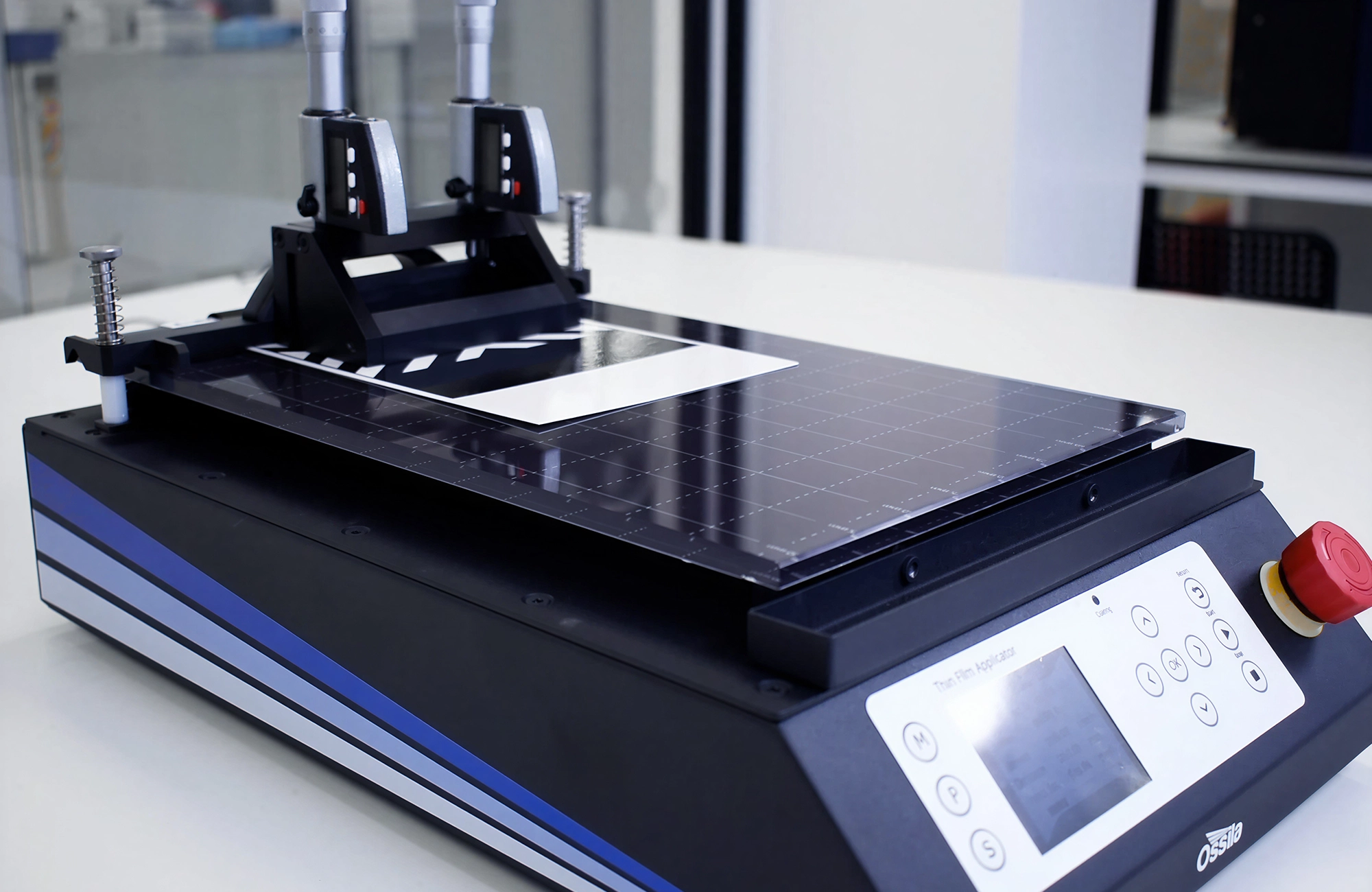

유리 스테이지
8 mm 강화유리, 인쇄형 격자 패턴
전원 공급
DC 24 V, 2 A, 100–240 V, 50/60 Hz 전원 어댑터 사용
크기(D × W × H)
360 mm × 280 mm × 190 mm (14.2″ × 11″ × 7.5″)
무게
6.45 kg
조절식 필름 어플리케이터
코팅 폭
100 mm, 200 mm 및 맞춤형(50–200 mm)
소재
304 스테인리스 스틸
갭 높이
0–10 mm
게이지 유형
디지털
게이지 분해능
1 µm
게이지 정확도
3 µm
정밀한 코팅 제어
쉽고 정밀한 최적화

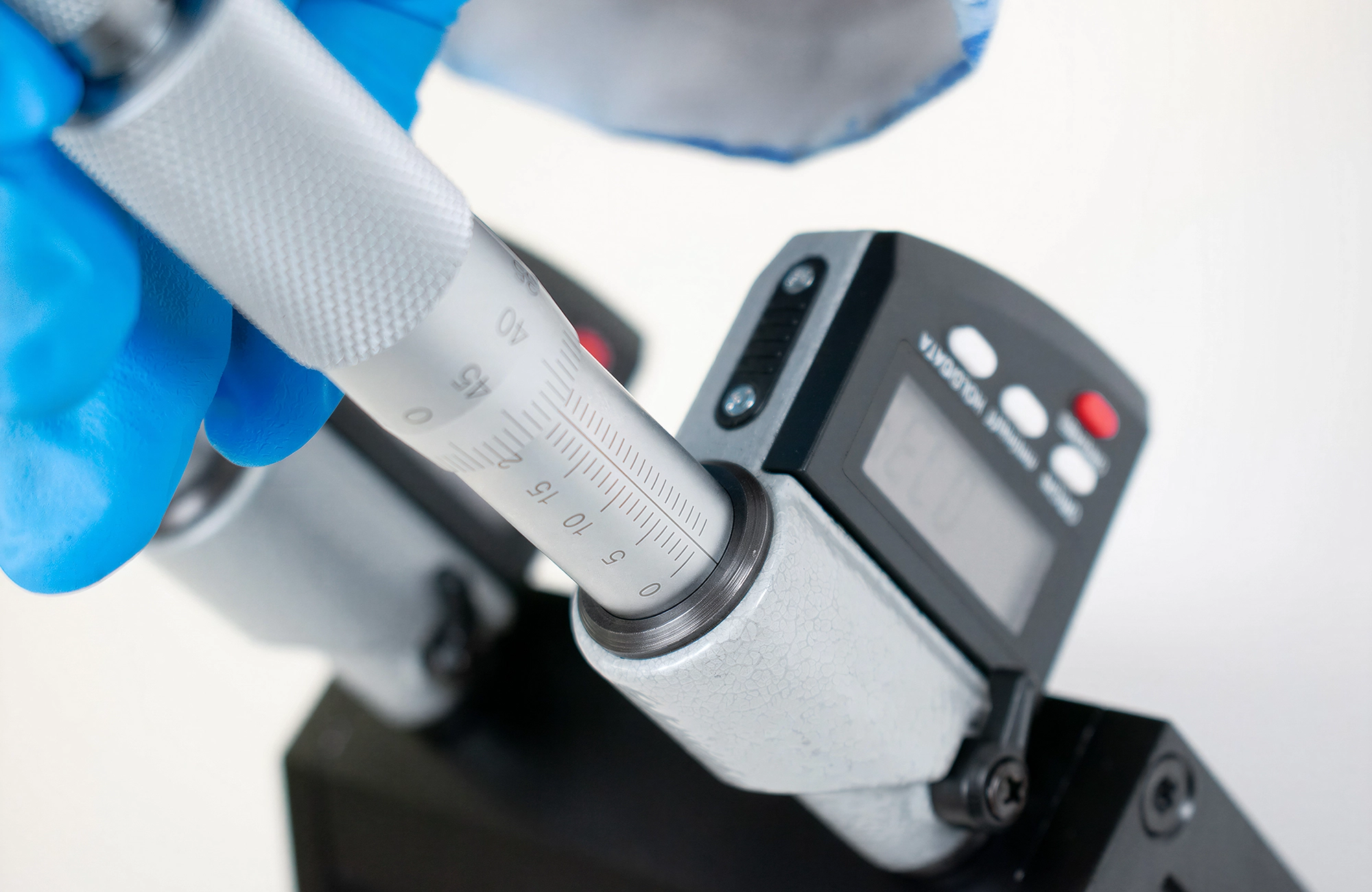

디지털 마이크로미터 헤드를 통해 블레이드 위치를 높은 정확도로 설정할 수 있습니다. 재현성과 작업 효율을 높이기 위해 블레이드는 마이크로미터 게이지의 영점에 맞춰 교정됩니다.
이후 0.05 mm·s⁻¹ 의 저속부터 최대 250 mm·s⁻¹ 까지 부드럽고 안정적인 구동으로 코팅 조건을 최적화할 수 있습니다. 다양한 용액 점도에 적합한 속도를 설정하여 결함 없는 코팅을 일관되게 구현할 수 있습니다.
유연하게 설정 가능한 코팅 면적
최대 290 mm의 이동 거리를 지원하여 닥터 블레이드 코팅 공정을 더욱 간편하게 확장할 수 있습니다. 연구 목적에 따라 필름 어플리케이터의 폭을 맞춤 제작할 수 있으며, 50 mm에서 최대 200 mm까지 다양한 코팅 폭을 선택할 수 있습니다.
자동화 시스템은 메이어 바(Mayer bar), Sheen 어플리케이터, Bird 어플리케이터 등 다양한 코팅 액세서리와도 호환됩니다.
유연 기판 코팅에 최적화
유연 기판을 코팅하는 경우 Ossila 진공 펌프와 함께 사용하는 진공 스테이지 모델을 선택할 수 있습니다. 최대 진공도 330 mbar와 최대 유량 7 L/min의 성능으로 유연 기판이나 포일 기판을 안정적으로 고정하는 데 적합합니다.
균일하고 결함 없는 코팅을 구현하려면 유연 기판을 움직이지 않도록 평탄하게 유지하는 것이 중요합니다.
